2 Installation und Inbetriebnahme
2.5.2 Anforderungen an das Stromversorgungssystem
Fortsetzung

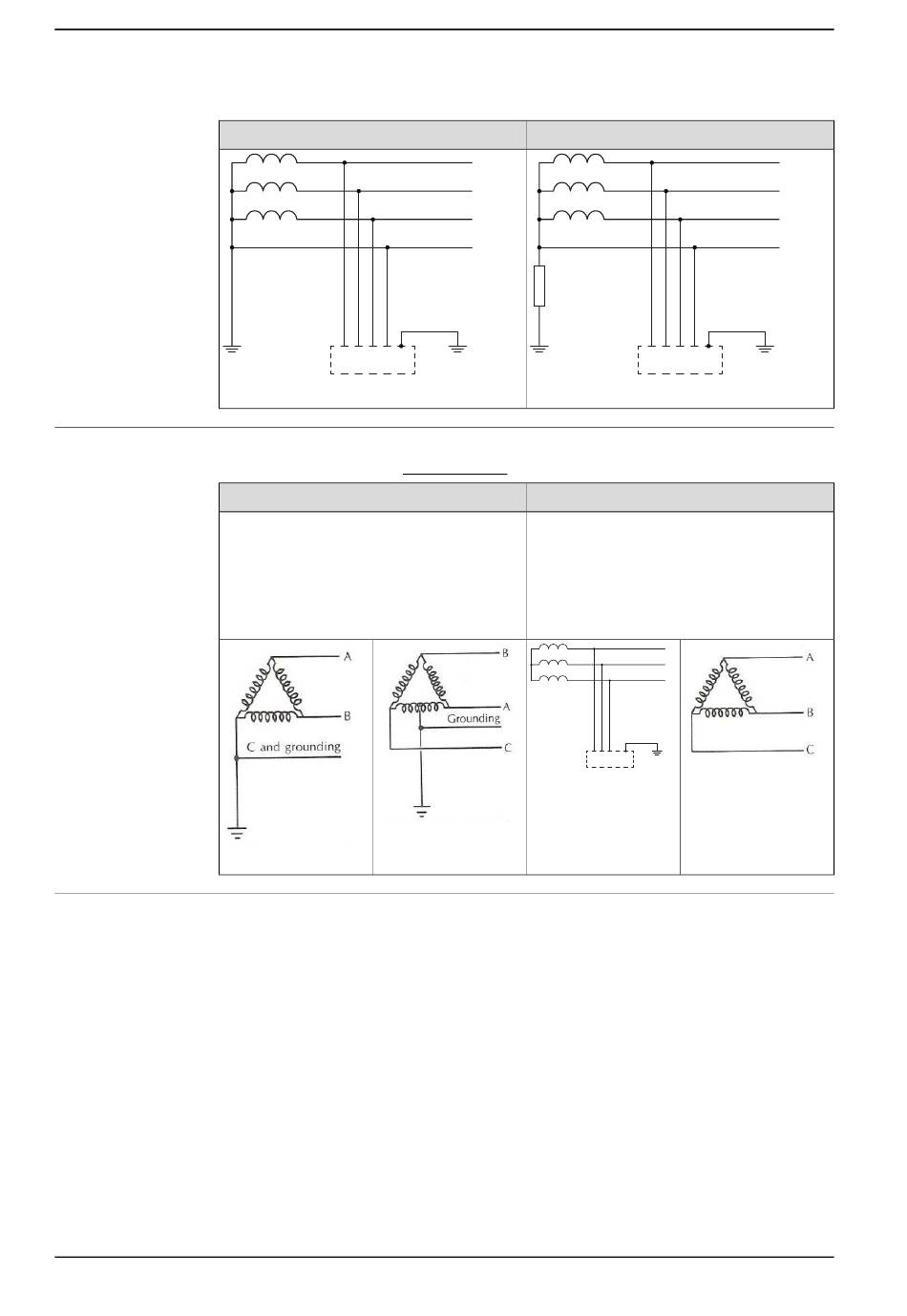

TT-System (separate Erdungsstangen)
xx1700001312
Nicht zulässige Stromversorgungssysteme
Folgende Systeme sind nicht zulässig bei ABB:
Unsymmetrisches System
Diese Transformatoren stellen unsymmetri-
sche Phasenspannungen in Bezug auf die
Masse bereit. Damit einhergehende Phase-
nunsymmetrien in Bezug auf die Masse kön-
nen das Antriebssystem und den Netzlei-
tungsfilter (sofern vorhanden) unzulässig
belasten.
xx1700001314
Trenntransformator
Ein Dreiphasen-Trenntransformator zwischen der Netzversorgung und dem
Steuerungsschrank ist für jede der folgenden Bedingungen erforderlich:
Fortsetzung auf nächster Seite
66
xx1700001315
•
Verwendung eines nicht zulässigen Stromversorgungssystems, wie unter
Nicht zulässige Stromversorgungssysteme auf Seite 66
•
Wenn die Stromversorgung von einer Pressmaschine, einem Wechselrichter
oder anderem großen Industriegerät gemeinsam genutzt wird, weichen die
Stromversorgungsmerkmale ggf. von Standardgrenzwerten ab. Bis zu einem
gewissen Grad werden Trenntransformatoren Oberwellen, Spitzen und
Überspannung herausfiltern.
© Copyright 2007-2021 ABB. Alle Rechte vorbehalten.
Hochohmig geerdetes Sekundärsystem
L1
L2
L3
N
xx1700001313
IT-System (ungeerdet, sekundär)
Die Spannung zwischen Phasen und Masse
ist nicht definiert und kann sowohl am An-
triebssystem als auch am Netzleitungsfilter
(sofern vorhanden) Schaden verursachen.
xx1700001316
Produkthandbuch - IRC5 Panel Mounted Controller
L1
L2
L3
N
L1
L2
L3
xx1700001317
aufgeführt.
3HAC047137-003 Revision: R
