Produkthandbuch - IRC5 Panel Mounted Controller
3HAC047137-003 Revision: R

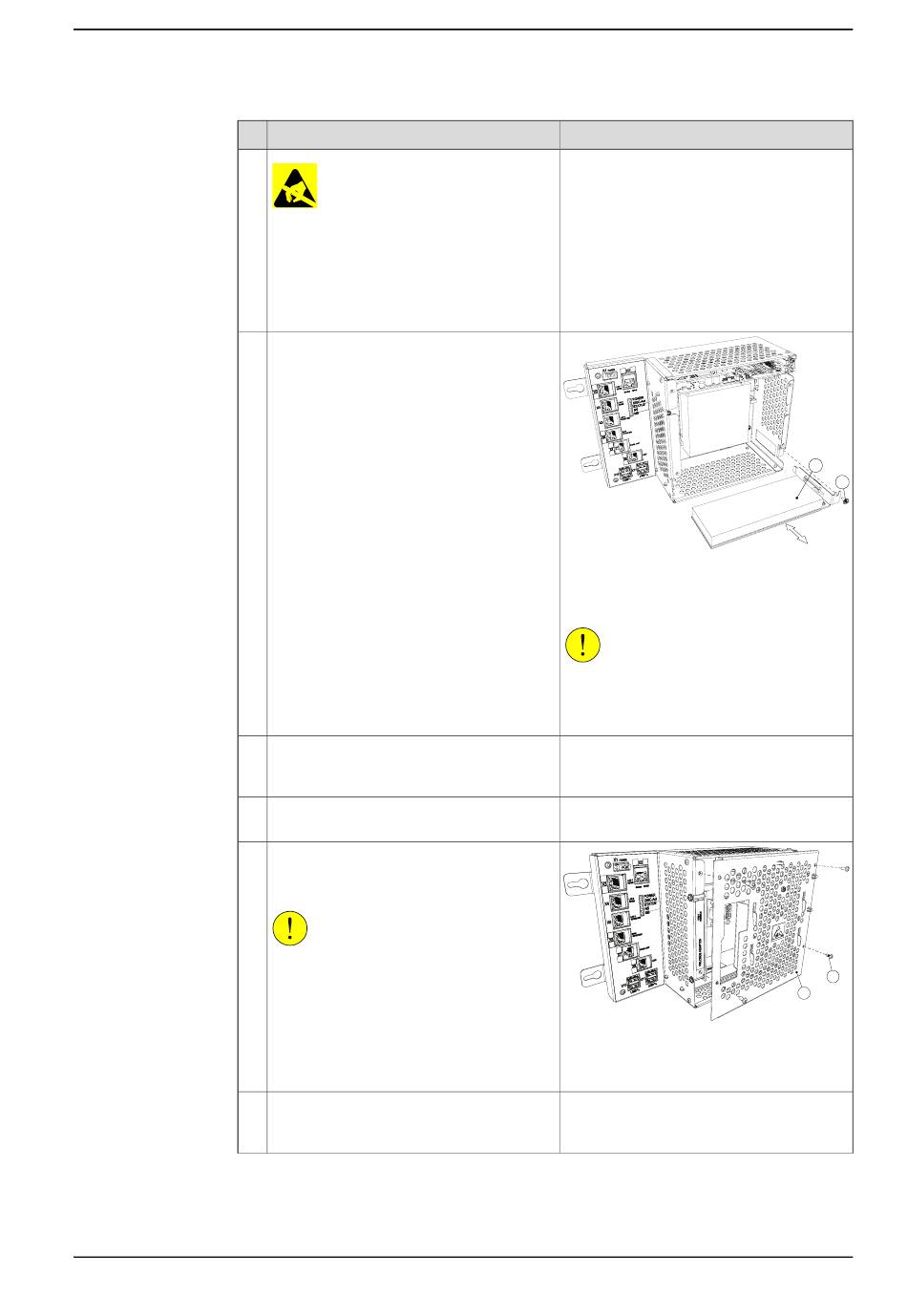

4.6 Austauschen der PCIexpress-Karten in der Computereinheit
Aktion
ELEKTROSTATISCHE ENTLA-
DUNG (ESD)
Die Ausrüstung reagiert empfindlich auf
elektrostatische Entladungen (ESD). Lesen
Sie vor der Handhabung der Ausrüstung
die Sicherheitsinformationen im Abschnitt
Die Einheit reagiert empfindlich auf ESD
auf Seite
50.
Bringen Sie die PCIexpress-Karte in Positi-
on, indem Sie die PCIexpress-Karte in den
Steckplatz auf dem Motherboard drücken.
Montieren Sie die Befestigungsschraube
wieder oben auf dem PCIexpress-Karten-
halter.
Schließen Sie alle zusätzlichen Kabel wie-
der an die PCIexpress-Karte an.
Bringen Sie den Steckverbinder für den
Lüfter wieder an und schließen Sie die
Computereinheit.
VORSICHT
Achten Sie auf das Lüfterkabel, wenn Sie
die obere Abdeckung schließen. Das Lüf-
terkabel darf nicht eingequetscht werden.
Stellen Sie sicher, dass das Robotersystem
für die installierte PCIexpress-Karte konfi-
guriert ist.
© Copyright 2007-2021 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
xx1300000685
A Befestigungsschraube
B PCIexpress-Karte
VORSICHT
Fassen Sie die Karte stets an den Rändern,
um eine Beschädigung der Karte oder ihrer
Komponenten zu vermeiden.
xx1300000684
A Befestigungsschrauben, 4 Stück
B Obere Abdeckung
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
B
A
A
B
181
