Wiedereinbau
Nachfolgend wird der Wiedereinbau der Transformatoreinheit beschrieben.
1
2
3
4
5
Produkthandbuch - IRC5 Panel Mounted Controller
3HAC047137-003 Revision: R
Aktion
Lösen Sie die beiden Erdungsdrähte (grüngelb,
blau).
Ziehen Sie die Netzkabel ab.
Entfernen Sie die beiden Transformator-Befes-
tigungsschrauben .
Heben Sie die Transformatoreinheit mit Hebe-
schlingen und einer Hebevorrichtung heraus.
Aktion
GEFAHR
Schalten Sie den Netzstrom vor dem Beginn von Arbeiten im Schrank ab. Weitere In-
formationen siehe
Elektrische Sicherheit auf Seite
WARNUNG
Das Gewicht des Transformators beträgt zwischen 15 und 40 kg, verwenden Sie eine
Hebevorrichtung und Hebeschlingen.
Bringen Sie den neuen Transformator mithilfe von Hebevorrichtung und Hebeschlingen
in Position.
Bringen Sie die Befestigungsschrauben wieder an.
Schließen Sie die Netzkabel und die Erdungsdrähte wieder an.
© Copyright 2007-2021 ABB. Alle Rechte vorbehalten.

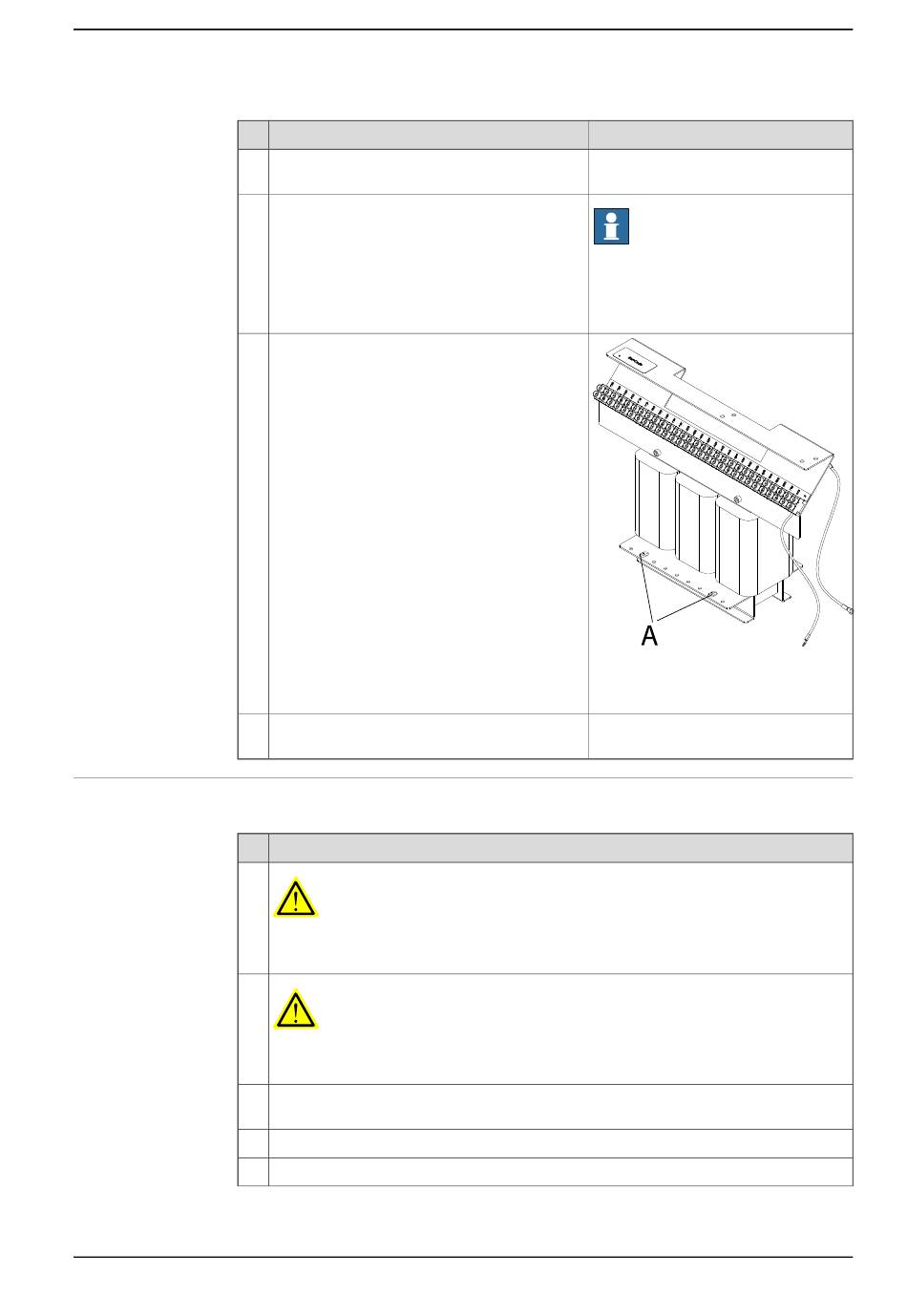

4.18 Austauschen der Transformatoreinheit
Hinweis/Abbildung
Hinweis
Notieren Sie, an welchen Klemmen je-
der der Drähte verbunden ist. Dadurch
wird der erneute Anschluss an diesel-
be Klemme erleichtert.
xx0600003260
•
A: Befestigungsschrauben (2
Stück)
36.
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
