4 Reparatur

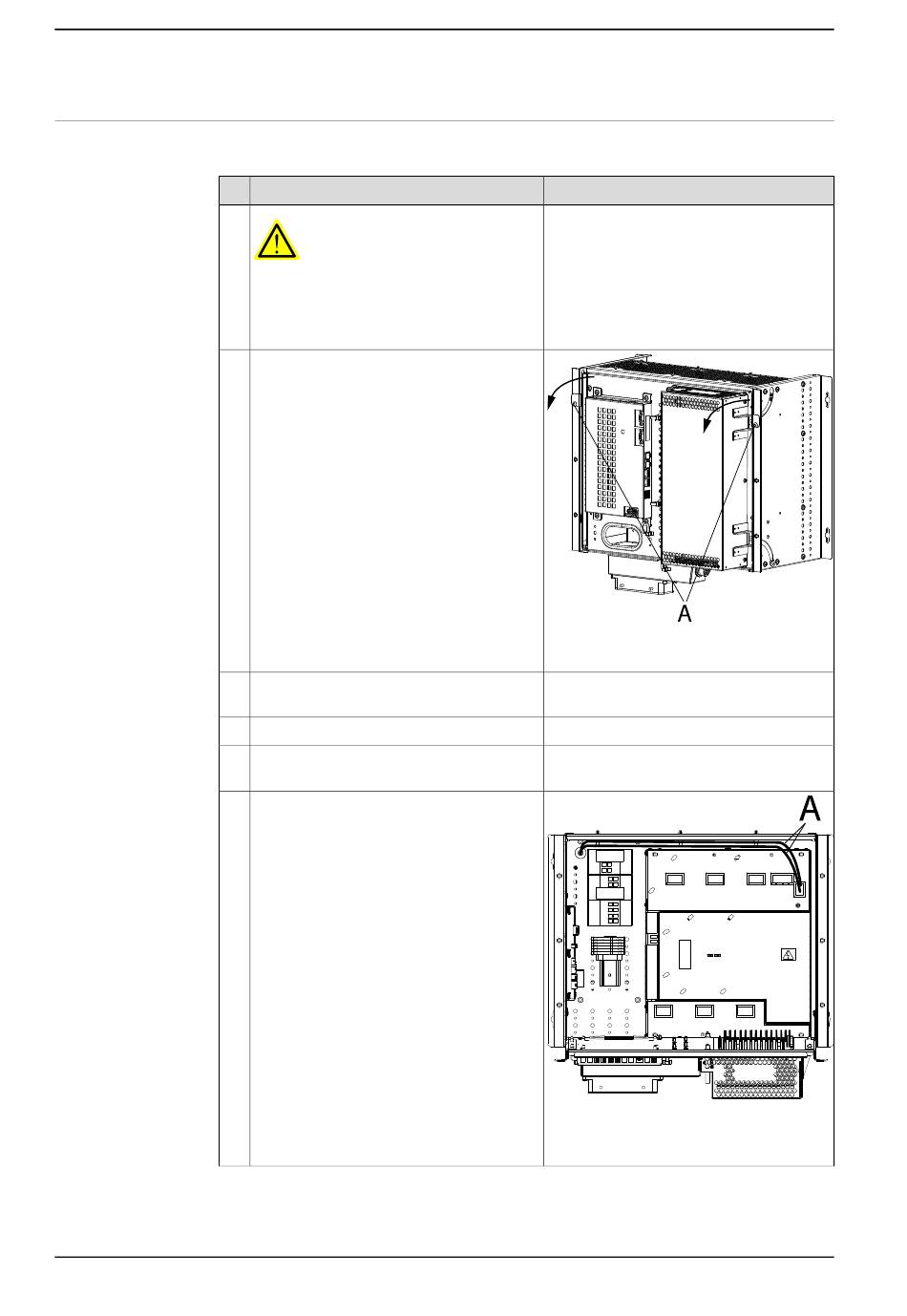

4.19 Austauschen des Entladewiderstands der Bremse für PMC small
Fortsetzung
Ausbau
Nachfolgend wird der Ausbau des Entladewiderstands der Bremse beschrieben.
1
2
3
4
5
6
Fortsetzung auf nächster Seite
228
Aktion
GEFAHR
Schalten Sie den Netzstrom vor dem Be-
ginn von Arbeiten im Schrank ab. Weitere
Informationen siehe
Elektrische Sicherheit
auf Seite
36.
Entfernen Sie die Befestigungsschrauben
und ziehen Sie die Vorderseite (Stromver-
sorgungseinheit für Achscomputer/Antriebs-
system) in Pfeilrichtung.
Ziehen Sie die Kabel vom Antriebsmodul
ab.
Entfernen Sie das Drive Module.
Entfernen Sie die Schütz-Schnittstellenkar-
te.
Ziehen Sie die Kabel für den Entladewider-
stand der Bremse ab.
© Copyright 2007-2021 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
xx0600003242
•
A: Befestigungsschrauben
HINWEIS! Notieren Sie alle Verbindungen.
Siehe
Austauschen der Schütz-Schnittstel-
lenkarte auf Seite 218
xx0600003291
•
A: Kabel für Entladewiderstand der
Bremse
Produkthandbuch - IRC5 Panel Mounted Controller
3HAC047137-003 Revision: R
