2 Installation und Inbetriebnahme
2.5.5 Anschließen der Stromversorgung an das Steuerungsmodul
2.5.5 Anschließen der Stromversorgung an das Steuerungsmodul
Anschließen der Stromversorgung 230 V an das Steuerungsmodul
Die Stromversorgung des Steuerungsmoduls kann über das Antriebsmodul mit
Kabel 3HAC038835-001 (bei Lieferung im Antriebsmodul aufgerollt) oder über eine
externe Quelle erfolgen.
Gehen Sie wie folgt vor, um die Stromversorgung an das Steuerungsmodul
anzuschließen.
1
Fortsetzung auf nächster Seite
74
Aktion
Wenn die Stromversorgung über das
Antriebsmodul verwendet wird, rollen
Sie das Stromkabel vom Antriebsmodul
aus.
© Copyright 2007-2021 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung

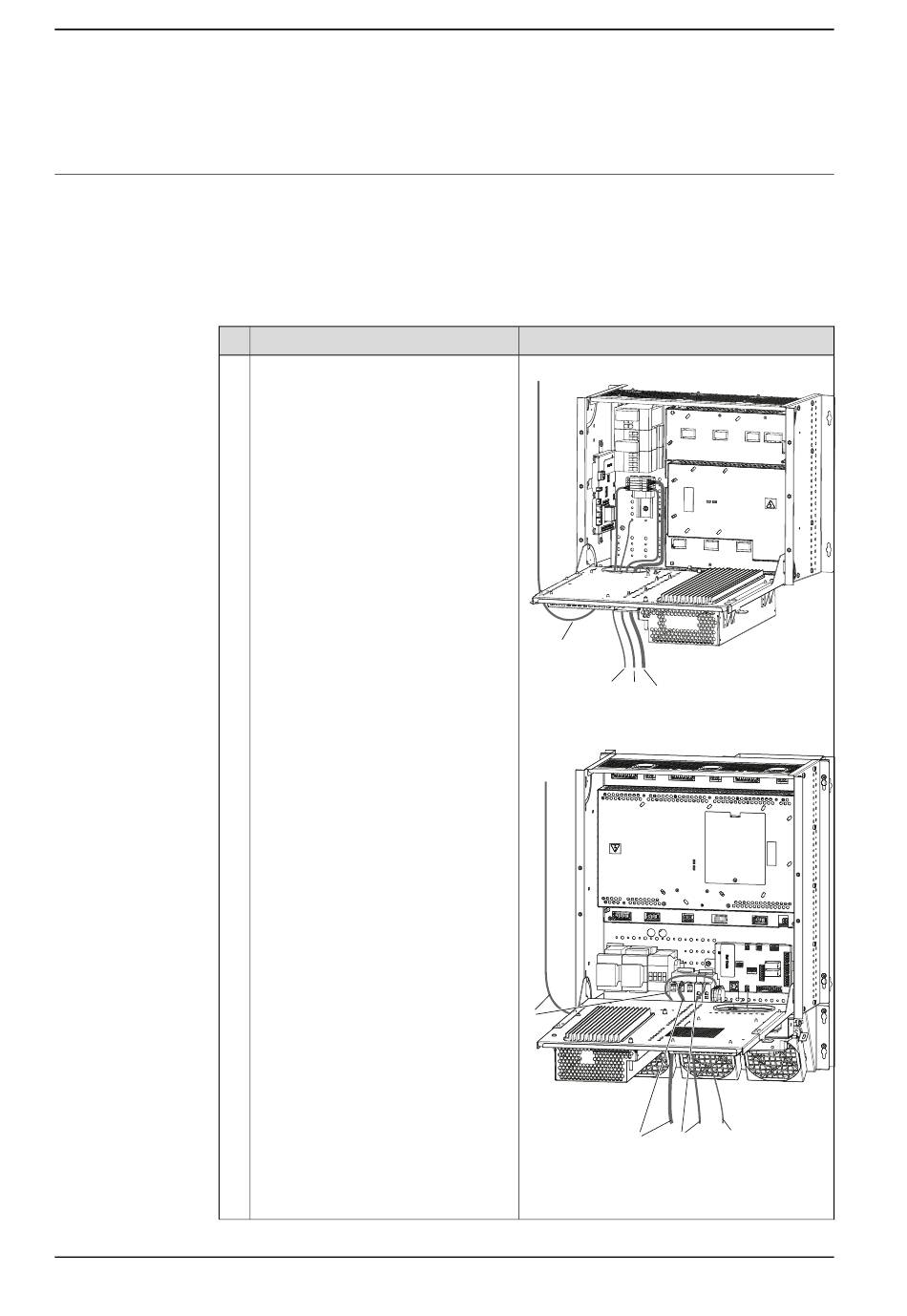

PMC small:
D
C A
B
xx0600003316
PMC large:
D
A
xx1100000513
• D: Stromversorgung 230V vom Antriebs-
modul zum Steuerungsmodul
Produkthandbuch - IRC5 Panel Mounted Controller
3HAC047137-003 Revision: R
C
B
