Stromanschluss an das Drive Module
Gehen Sie wie folgt vor, um die Stromversorgung an das Antriebsmodul
anzuschließen.
1
2
3
4
5
Produkthandbuch - IRC5 Panel Mounted Controller
3HAC047137-003 Revision: R

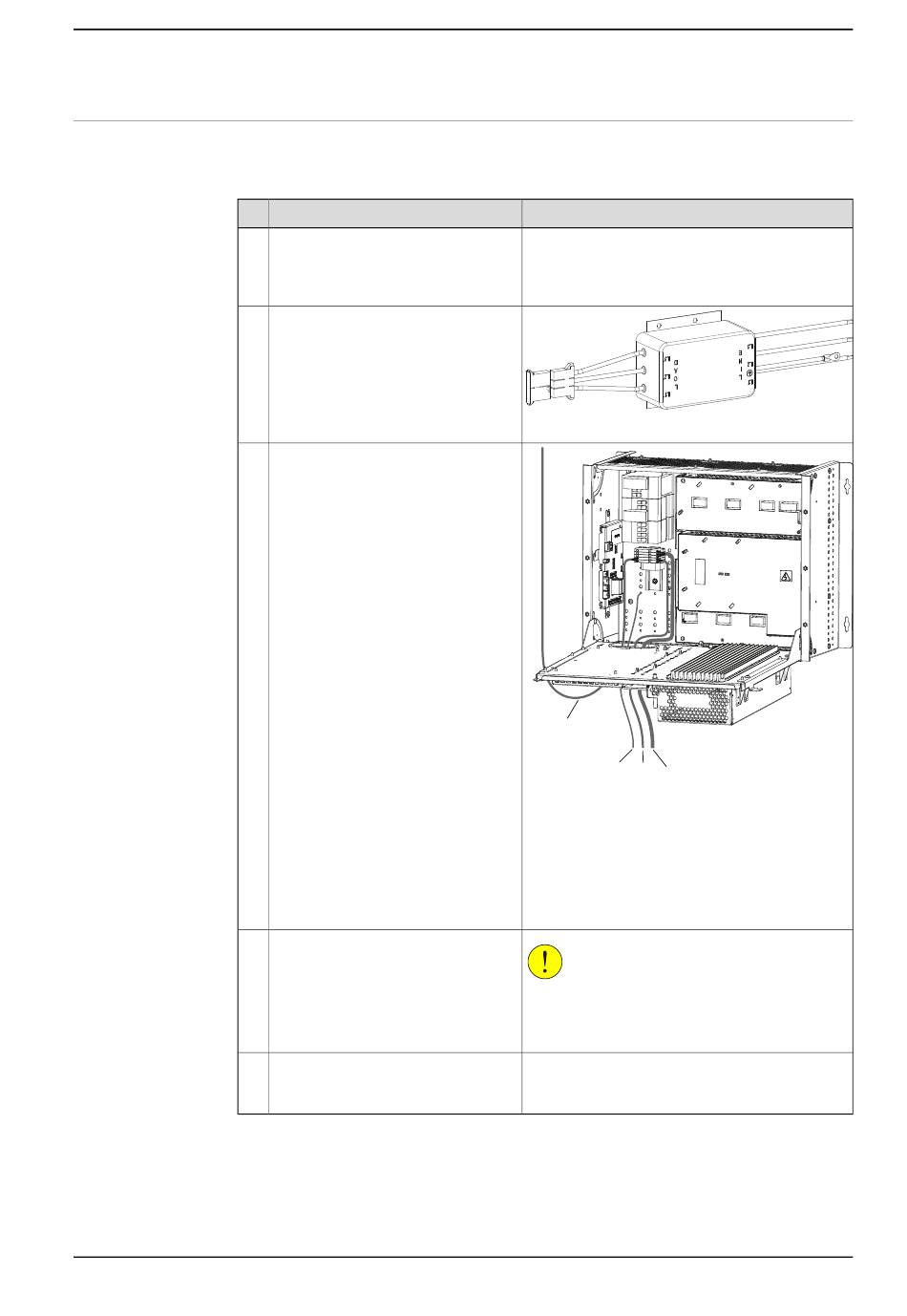

2.5.3 Anschließen der Stromversorgung an PMC small
Aktion
Positionieren Sie den Leitungsfilter
und den Transformator neben dem
Antriebsmodul und schließen Sie sie
an dieselbe Masse an.
Schließen Sie den Eingangsstrom an
den Leitungsfilter (LINE) an.
Führen, befestigen und verbinden
Sie die dreiphasigen Kabel mit
XT16:1, 2 und 3.
Führen, befestigen und verbinden
Sie die zweiphasigen Kabel mit
XT16:4 und 5.
Führen, befestigen und verbinden
Sie das Eingangserdungskabel mit
der Schutzerde (PE).
© Copyright 2007-2021 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
Hinweis/Abbildung
xx0600003315
D
C
B
A
xx0600003316
•
A: Leitungen für Eingangsstrom 3 x 262
V 10 A
•
B: Leitungen für Eingangsstrom 230 V
•
C: Eingangserdungskabel
•
D: Ausgangsstrom 230 V zum Control
Module
VORSICHT
Trennen Sie die 2-phasigen Kabel der Stromver-
sorgung von den 3-phasigen Kabeln. Diese stö-
ren auf der LOAD-Seite des Leitungsfilters.
Fortsetzung
