Produktbeschreibung
Bildschirme – Das Würfelkonzept
Die Bedienoberfläche wird als Würfel dargestellt.

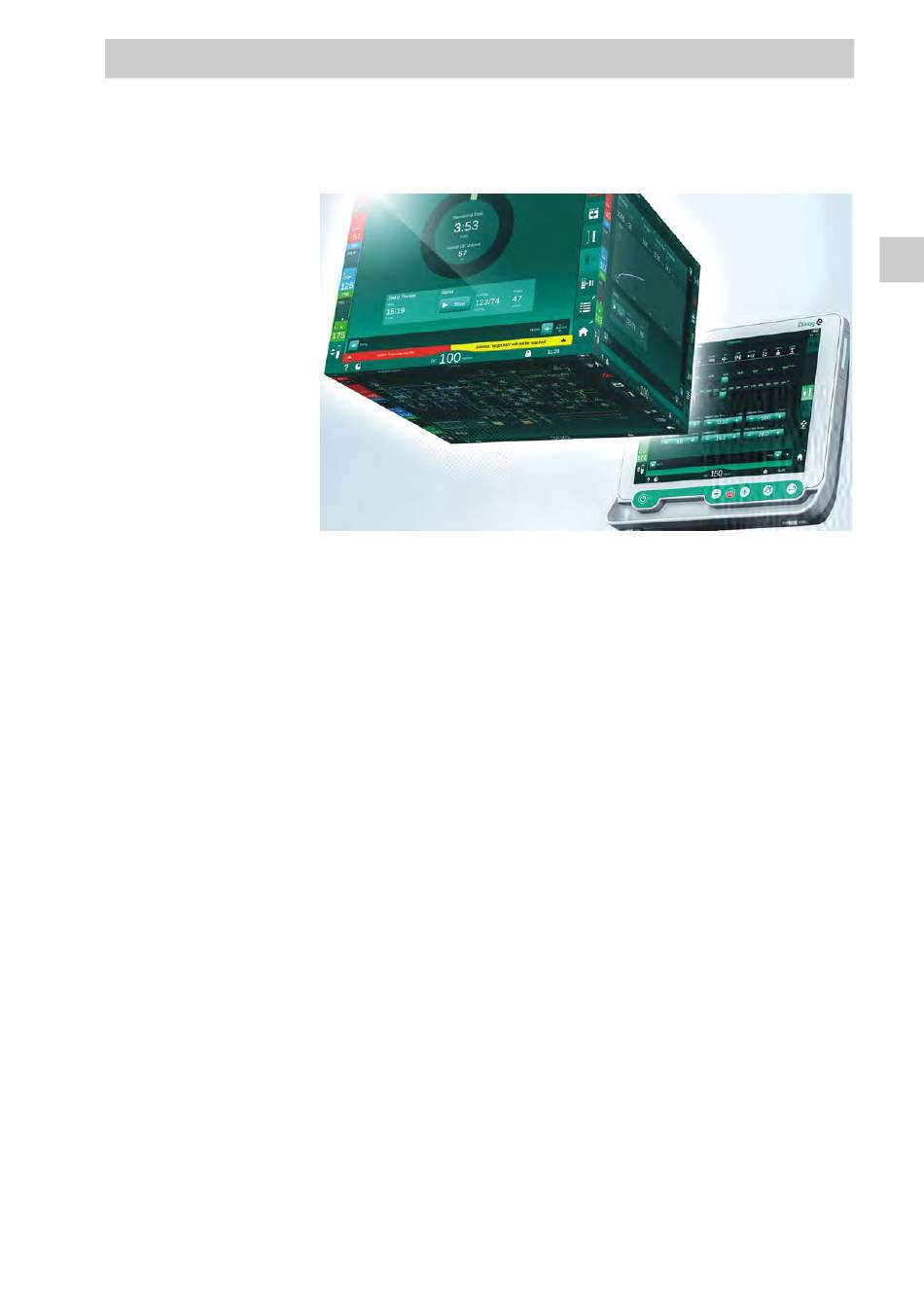

Abb. 3-14 Bedienoberflächen-Würfel
Der Würfel besteht aus 6 Würfelseiten (Bildschirmen), von denen jede ein
bestimmtes Menü darstellt. Um den gewünschten Bildschirm anzuzeigen,
kann der Würfel innerhalb des festen Rahmens horizontal und vertikal gedreht
werden – entweder mithilfe der Laufleisten oder durch Berühren der Pfeile an
den Enden der Laufleisten:
1. Die horizontale Laufleiste berühren und nach links oder rechts bewegen
oder die horizontalen Laufleistenpfeile berühren, um zwischen
auswahl-/Uhr
-Bildschirm,
Einstellungs -Bildschirm zu wechseln.
2. Die vertikale Laufleiste berühren und nach oben oder unten bewegen oder
die vertikalen Laufleistenpfeile berühren, um zwischen
Home
-Bildschirm und
IFU 38910426DE / Rev. 1.02.00 / 12.2017
Home Eingabe
-Bildschirm,
Service
-Bildschirm zu wechseln.
Dialog iQ
3
Programm-
-Bildschirm und
Info
-Bildschirm,
