Dialog iQ
1 Monitor
2 Infusionsstange
3 Heparinpumpe
3
4 Dialysatorhalter
5 Blutpumpe
6 Substitutionspumpe
7 Drucksensoren
(Druckanschlüsse)
8 Halterungen für
Kammern des
Blutschlauchsystems
9 Rücklaufanschluss und
Substitutionsanschluss
10 Hämatokritsensor
(HCT-Sensor) (Option)
11 Sicherheitsluftdetektor
(SAD) mit Rotsensor
12 Aufnahme für
Ansaugstäbe mit
Schutzabdeckung
13 Arterielle und venöse
Schlauchabsperr-
klemmen (SAKA/SAKV)
14 Sockel mit Lecksensor
15 Geräterolle mit
Feststeller
36
Frontansicht
1
5
6

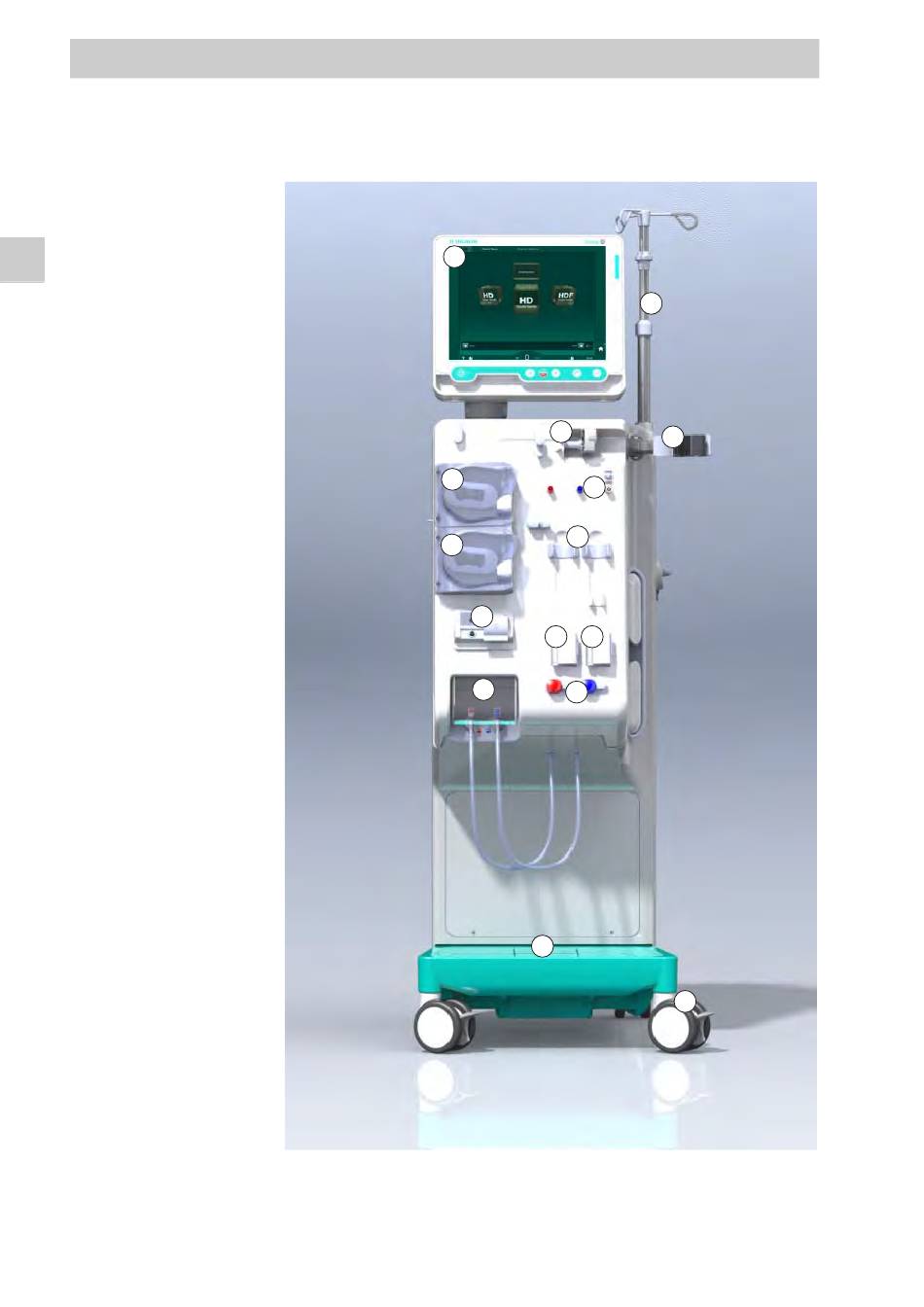

Abb. 3-4 Frontansicht
IFU 38910426DE / Rev. 1.02.00 / 12.2017
Produktbeschreibung
2
3
7
8
9
10 11
12
13
14
4
15
