Vorbereiten des Geräts für die Behandlung
1 Abs. oberer
Druckgrenzwert (max.)
2 Oberer Grenzwert für
Grenzwertfenster (max.
delta)
3 Tatsächlicher Druck
4 Unterer Grenzwert für
Grenzwertfenster (min.
delta)
5 Abs. unterer
Druckgrenzwert (min.)
Gruppe Grenzwert
PA Max. delta: 10 bis 100 mmHg
Min. delta: 10 bis 100 mmHg
PV Max.: 100 bis 390 mmHg
Max. delta: 10 bis 100 mmHg
Min. delta: 10 bis 60 mmHg
PBE Max.: 100 bis 700 mmHg
Oberes Delta:
100 bis 700 mmHg
TMP Max.: 100 bis 700 mmHg
Min.: -100 bis 10 mmHg
Max. delta: 10 bis 100 mmHg
Min. delta: 10 bis 100 mmHg
Die Drücke werden mit Grenzwertfenstern (grauer Bereich in Abb. 5-21 )
überwacht, die durch den entsprechenden Abstand zwischen dem
tatsächlichen Wert ③ und den unteren ④ und oberen ② Grenzwerten (Min./
Max.-delta-Werte) definiert werden. Die Summe dieser beiden Abstände
ergibt die Breite des Grenzwertfensters, d.h. im Beispiel in Abb. 5-20 : 70 + 70
= 140 (mmHg).

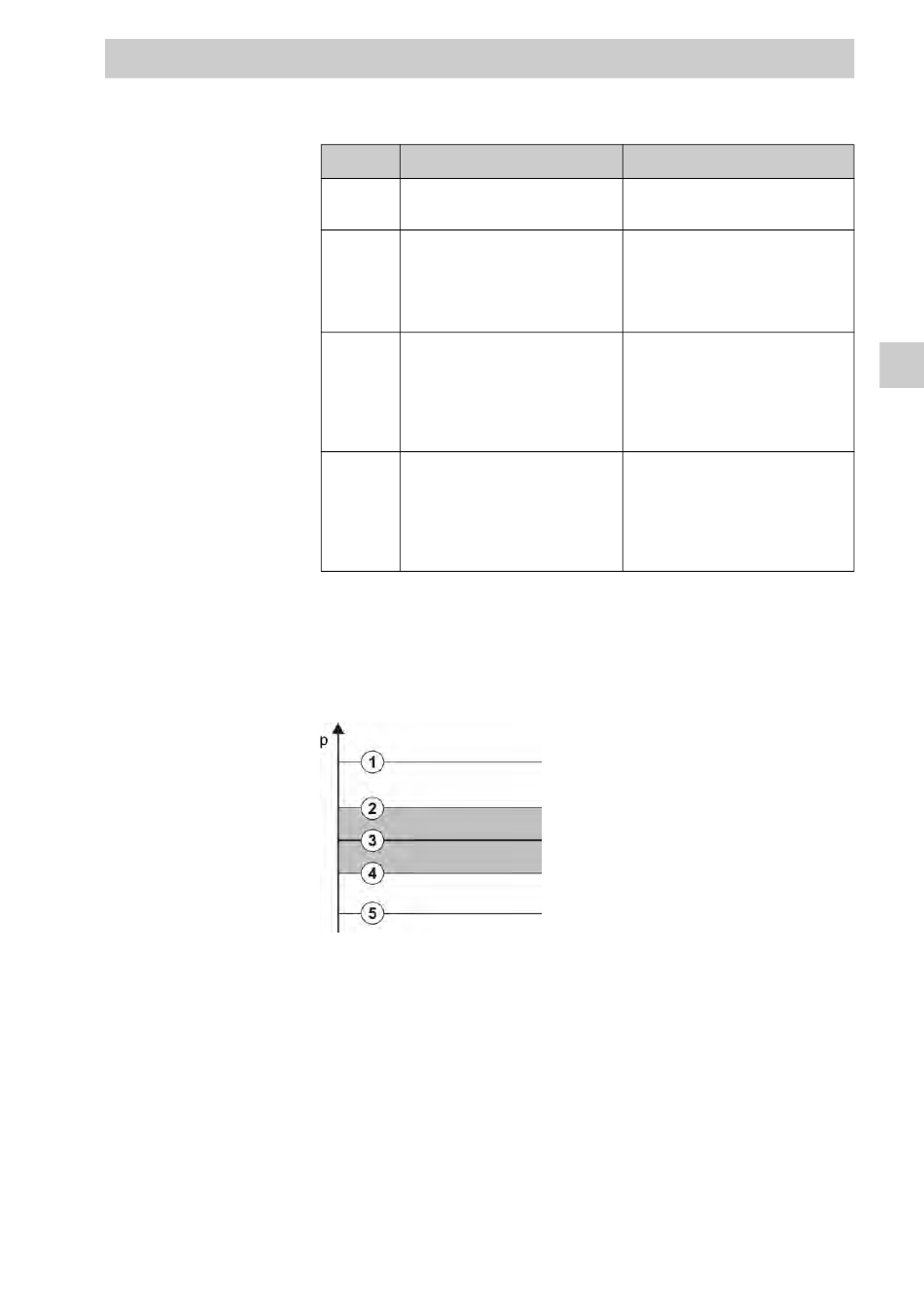

Abb. 5-21 Druckgrenzwerte
Die tatsächlichen Drücke müssen sich innerhalb ihrer Grenzwertfenster
befinden, sonst wird ein entsprechender Alarm ausgelöst und das Gerät kann
entsprechend reagieren. Über- bzw. unterschreitet der obere/untere Grenz-
wert des dynamischen Grenzwertfensters den absoluten oberen/unteren
Druckgrenzwert, bildet der absolute Druckgrenzwert die Alarmschwelle.
Arterieller Druck (PA)
Der arterielle Einlaufdruck PA (Druck zwischen Patient und Blutpumpe) wird
durch ein automatisch eingestelltes Grenzwertfenster überwacht, d.h. das
Fenster wird nach dem Einschalten der Blutpumpe automatisch in Abhängig-
keit vom tatsächlichen Druck eingestellt. Der absolute untere arterielle Grenz-
wert (Min. PA) kann nur von Servicetechnikern im TSM-Modus geändert
werden.
IFU 38910426DE / Rev. 1.02.00 / 12.2017
Dialog iQ
Beschreibung
Grenzwertfenster für arteriellen
Druck
Abs. oberer Grenzwert für
venösen Druck
Grenzwertfenster für venösen
Druck
Abs. oberer Grenzwert für
blutseitigen Einlaufdruck
Oberer Grenzwert des
Grenzwertfensters für
blutseitigen Einlaufdruck
Abs. oberer/unterer Grenzwert
für Transmembrandruck
Grenzwertfenster für
Transmembrandruck (nur
wenn im TSM-Modus aktiviert)
