Dialog iQ
3
1 Rahmen
2 Bildschirm
46
3.5

Benutzerschnittstelle

Die meisten Funktionen des Geräts werden auf dem Touchscreen angezeigt.
Über den Touchscreen kann der Anwender direkt mit dem Gerät kommuni-
zieren, indem er den Bildschirm mit einem Finger berührt.
Der Touchscreen hat einen festen Rahmen und 6 dynamische Bildschirme.
Diese Bildschirme werden in Form der 6 Seiten eines Würfels dargestellt.
3.5.1

Touchscreen-Aufbau

Rahmen
Der Rahmen (Abb. 3-11 , ① ) ist ein fester Bereich um den Bildschirm ② der
entsprechenden Würfelseite herum. Er zeigt wesentliche Informationen je
nach Betriebsphase des Geräts und der Behandlungsphase an und enthält
verschiedene Icons.
1

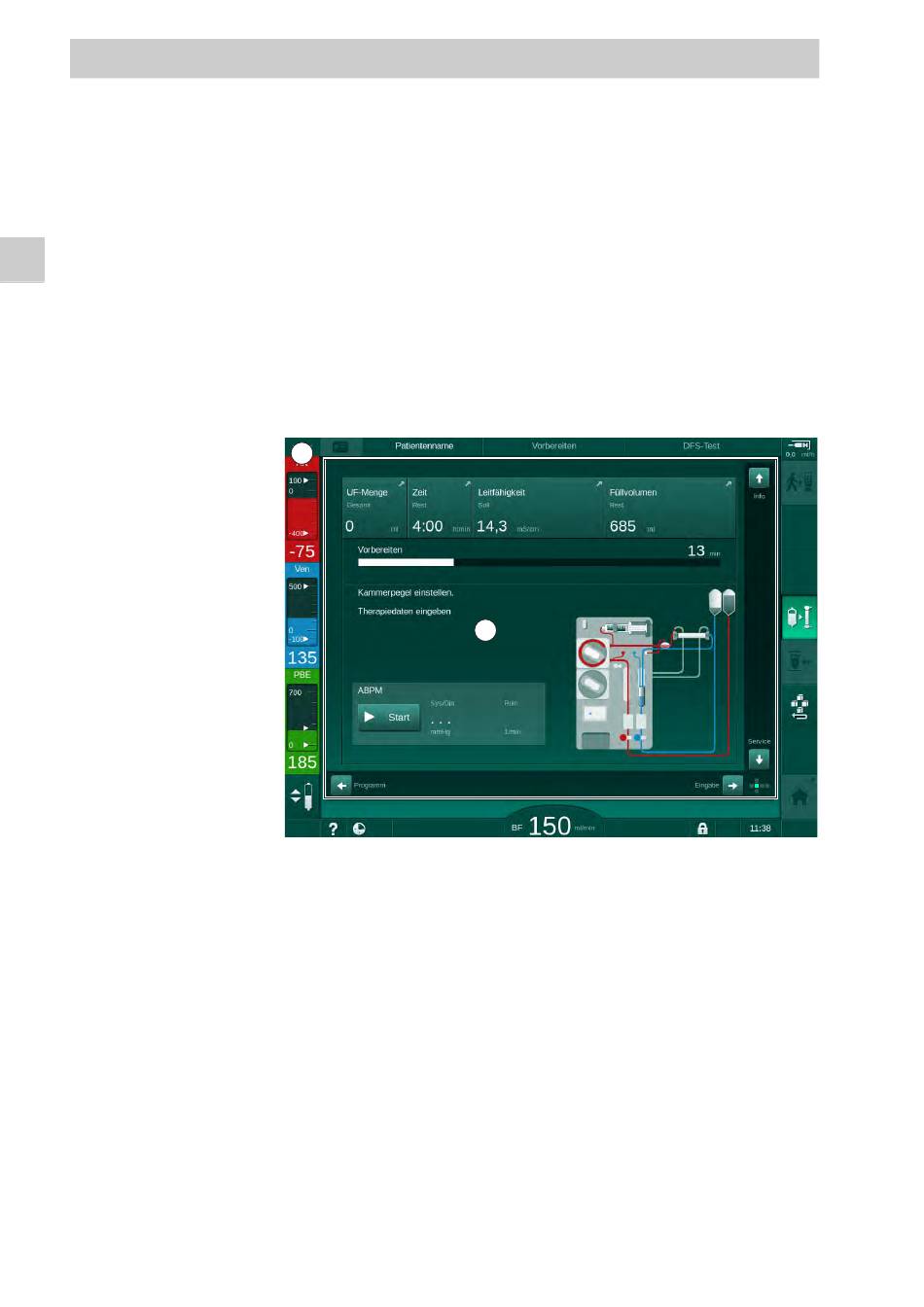

Abb. 3-11 Rahmen und Bildschirm (Würfelseite)
Die Kopfzeile des Rahmens enthält (von links nach rechts):
• Kurzbefehl zum Einstellungs
• Status der Netzwerkkommunikation
• Patientenname
• Betriebsphase des Geräts
• phasenbezogene Informationen
• Kurzbefehl zu den Heparindaten auf dem
Die linke Seite des Rahmens enthält Werte je nach Betriebsphase (von oben
nach unten):
• extrakorporale Drücke PA, PV und PBE oder TMP während der
Vorbereitung, Therapie und Reinfusion
• Temperatur und Leitfähigkeit während der Desinfektion.
IFU 38910426DE / Rev. 1.02.00 / 12.2017
Produktbeschreibung
2
-Bildschirm
Eingabe
-Bildschirm.
