Dialog iQ
1 Heparinpumpe
2 Blutseitige
Einlaufkammer (PBE-
Kammer)
9
3 Dialysator
4 Blutpumpe
5 Arterieller Drucksensor
(PA)
6 Venöser Drucksensor
(PV)
7 Drucksensor PBE
8 Arterielle Kammer
9 Venöse Kammer
10 Hämatokrit-Sensor
(HCT-Sensor, Option)
11 Sicherheitsluftdetektor
(SAD)
12 Arterielle Schlauch-
absperrklemme (SAKA)
13 Venöse Schlauch-
absperrklemme (SAKV)
14 Patientenanschluss
216
Dialysator anschließen und Blutschläuche einlegen
WARNUNG!
Gefährdung des Patienten durch Blutverlust oder Hämolyse!
Die Verwendung eines fehlerhaften Blutschlauchsystems oder Undichtig-
keiten im Blutschlauchsystem vor der Schlauchklemme führen zu Blutverlust.
Jede Engstelle im extrakorporalen Kreislauf (z. B. Knicke im Blutschlauch
oder zu dünne Kanülen) kann eine Hämolyse verursachen.
• Überprüfen Sie, dass das Blutschlauchsystem nicht beschädigt ist.
• Stellen Sie sicher, dass alle Anschlüsse fest und dicht sind.
• Überprüfen Sie, dass kein Blutschlauch geknickt ist.
• Wählen Sie eine Kanülengröße, die den erforderlichen mittleren Blutfluss
bietet.
1. Dialysator (Abb. 9-3 , ③ ) im Dialysatorhalter befestigen (siehe Abschnitt
5.6 Dialysator anschließen (95)).
1
5 6 7
4
8 9
10 11
12 13

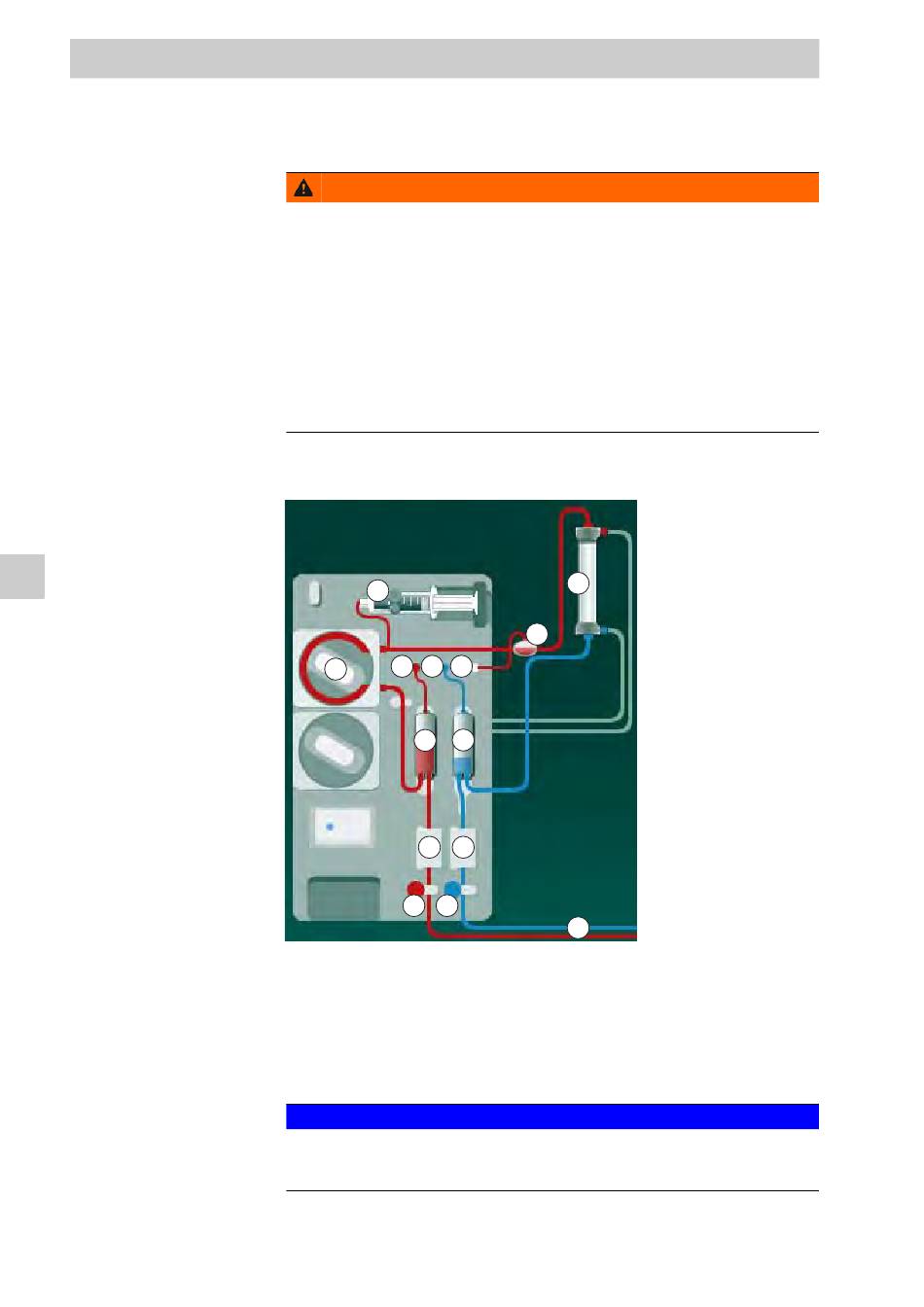

Abb. 9-3 Blutschlauchsystem einlegen – Single-Needle-Cross-Over
2. Dialysatorkupplungen von der Spülbrücke abnehmen und am Dialysator
anschließen. Die Farbcodierung beachten.
3. Arterielle Kammer ⑧ in die Halterung drücken.
HINWEIS!
Die Kammer nicht von oben in die Halterung schieben, da der Halter brechen
könnte!
4. Deckel der Blutpumpe ④ öffnen und Multikonnektor des arteriellen
Blutschlauchs in die Blutpumpe einlegen.
IFU 38910426DE / Rev. 1.02.00 / 12.2017
Ein-Nadel-Verfahren
3
2
14
