Anschlussbeispiele

8 Anschlussbeispiele
Die folgenden Abschnitte enthalten Anschlussbeispiele für die einzelnen Stecker des
Geräts.
Ein Verdrahtungsbeispiel für den Geräteanschluss finden Sie im
8.1 X1 – 24 V

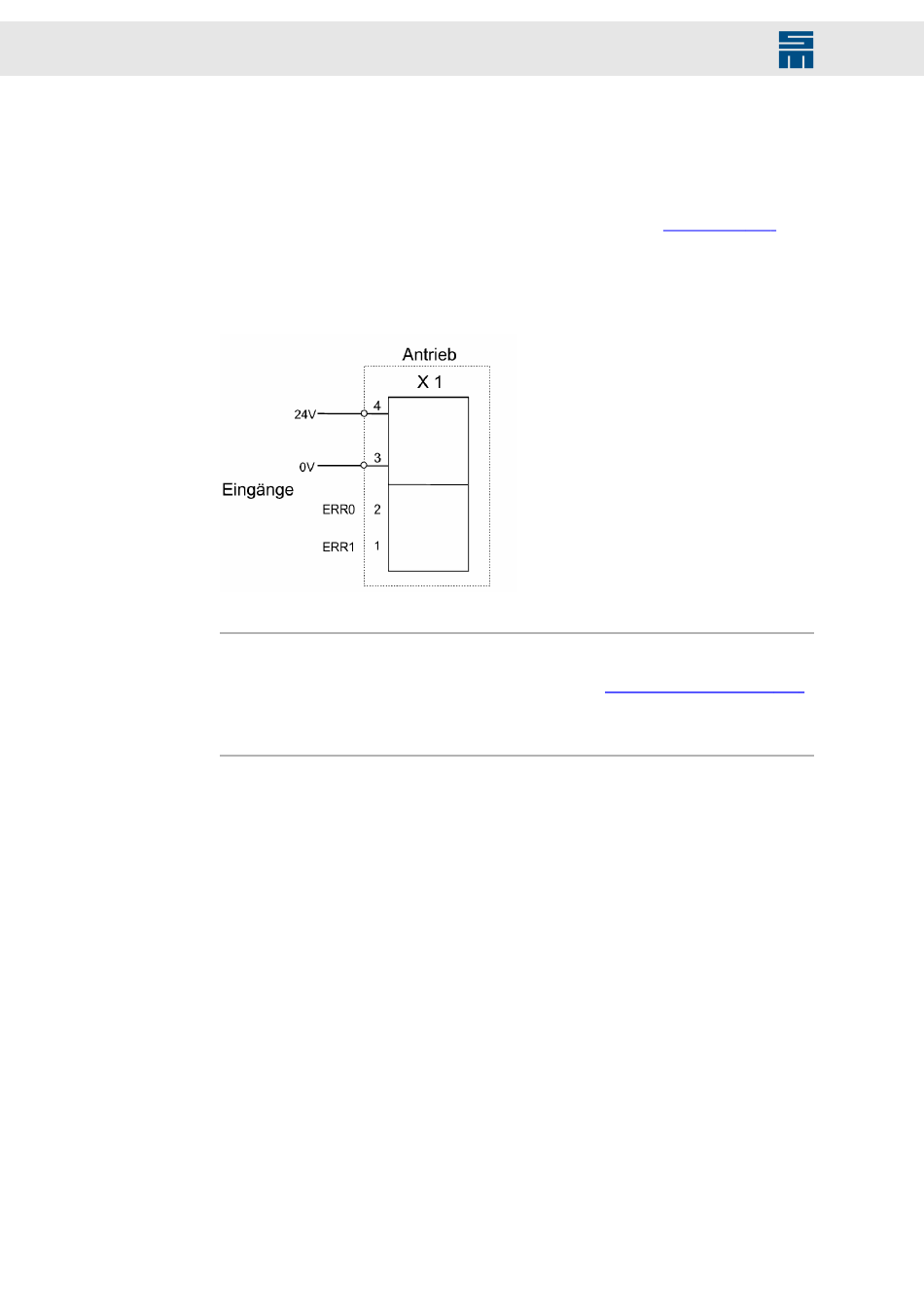

Abb. 48: Logikversorgung: 24 V ±20 %
Hinweis
Die Signale ERR0 und ERR1 sind Eingänge und sorgen für eine bessere Reaktion
im Fehlerfall eines externen Leistungsnetzteils (siehe
Wenn diese Möglichkeit bei Geräten mit externem Leistungsnetzteil nicht genutzt wer-
den soll, müssen die Eingänge ERR0 und ERR1 auf 24 V gelegt werden. Dadurch wird
die Meldung POWER OK generiert.
140
Anschlussbelegung (S.
Antriebssystem SD2M - Hardwarebeschreibung 0369x7xxF
Anhang (S. 190).
127)).
