1
VOR DER NUTZUNG DES IP501M

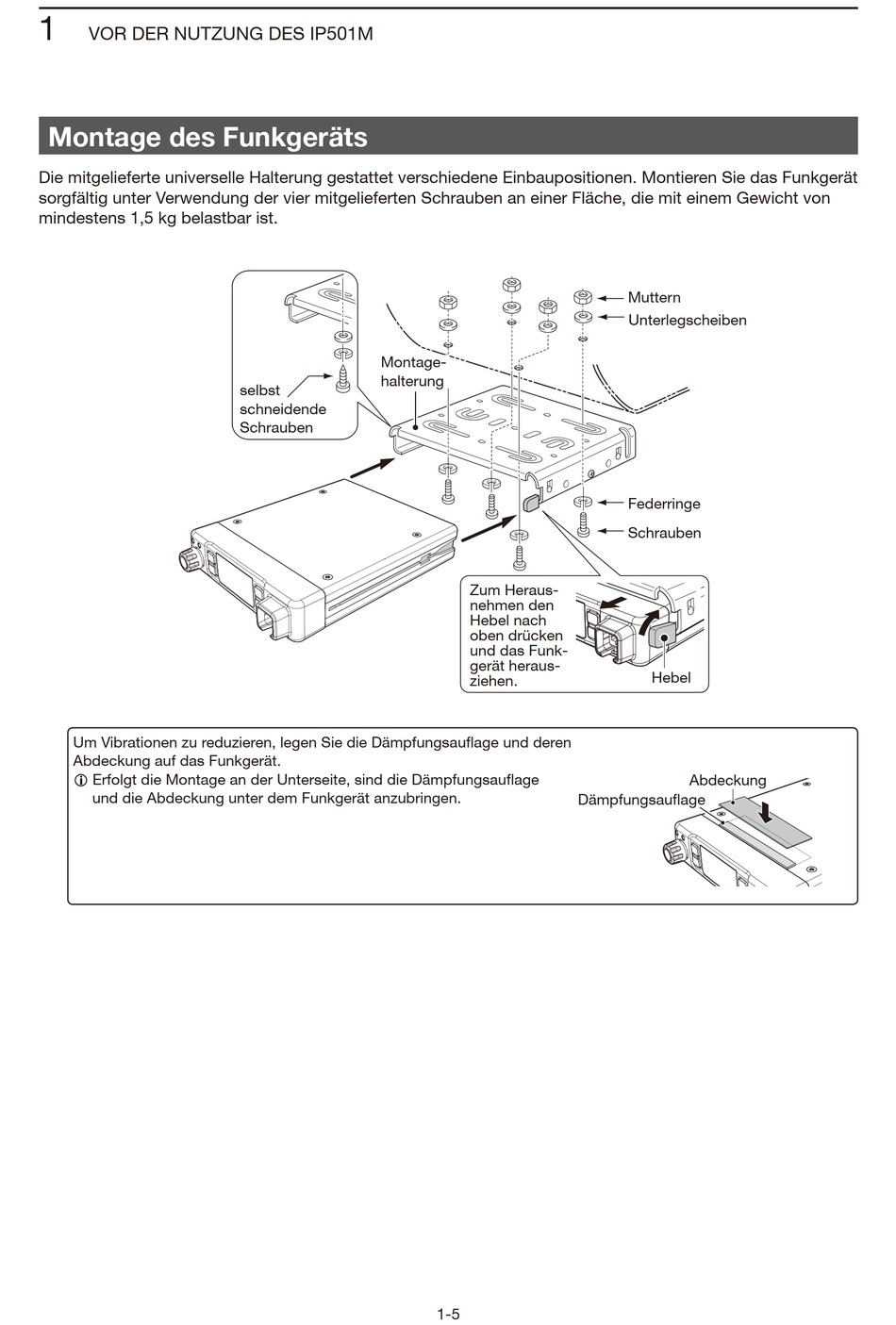

Montage des Funkgeräts
Die mitgelieferte universelle Halterung gestattet verschiedene Einbaupositionen. Montieren Sie das Funkgerät
sorgfältig unter Verwendung der vier mitgelieferten Schrauben an einer Fläche, die mit einem Gewicht von
mindestens 1,5 kg belastbar ist.
Um Vibrationen zu reduzieren, legen Sie die Dämpfungsauflage und deren
Abdeckung auf das Funkgerät.
L Erfolgt die Montage an der Unterseite, sind die Dämpfungsauflage
und die Abdeckung unter dem Funkgerät anzubringen.
Montage-
halterung
selbst
schneidende
Schrauben
Zum Heraus-
nehmen den
Hebel nach
oben drücken
und das Funk-
gerät heraus-
ziehen.
Dämpfungsauflage
1-5
Muttern
Unterlegscheiben
Federringe
Schrauben
Hebel
Abdeckung
