158/261
Bosch Rexroth AG | Electric Drives
Anlage
Schalter Ist innerhalb
and Controls
Zugehörigkeit
Analog
Kurzbeschreibung
Logikgesteuerter Schalter "Eingang ist innerhalb eines Bereichs".

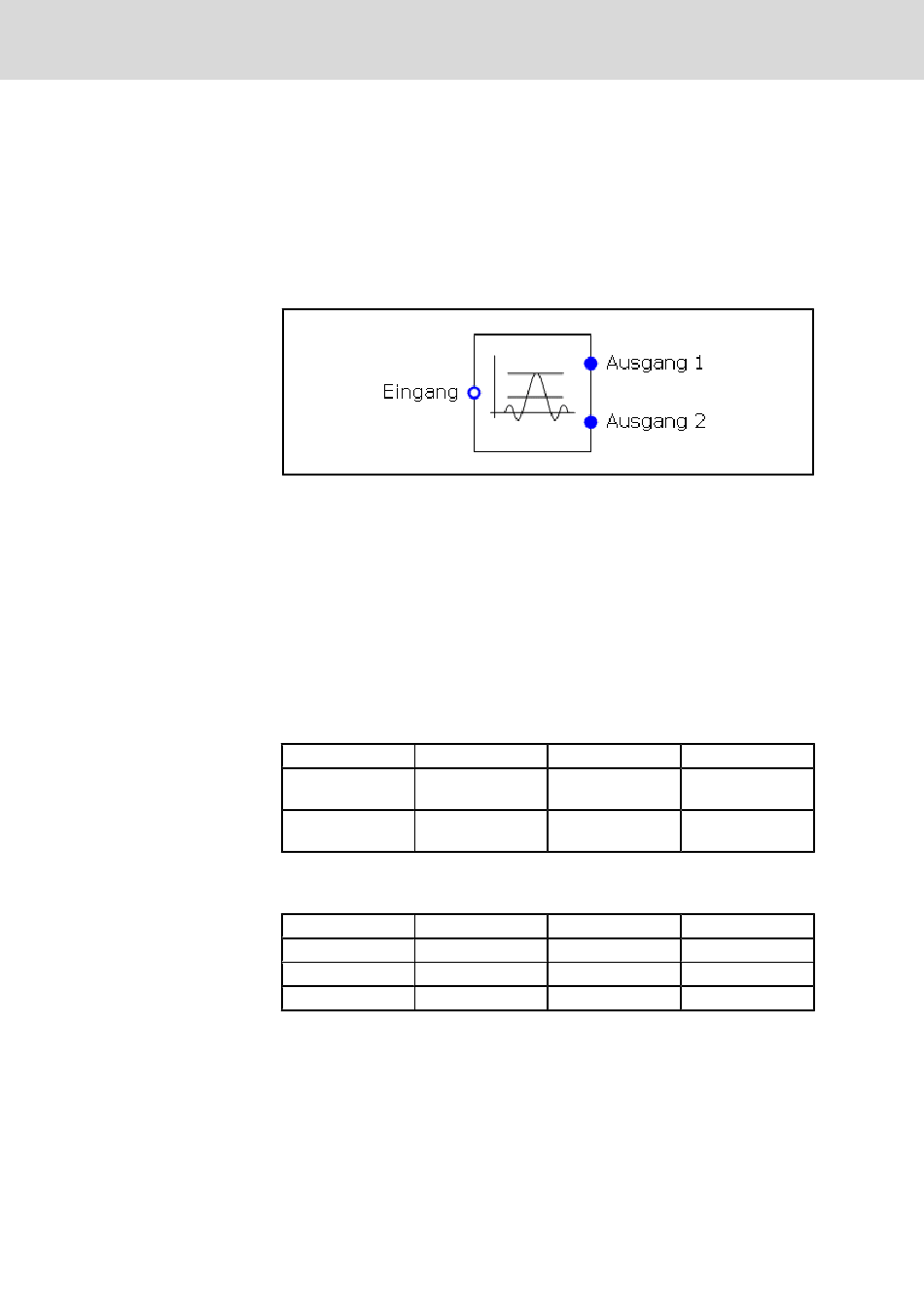

Symbol
Abb.8-90:
Symbol Schalter Ist innerhalb
Beschreibung
Der Block Schalter Ist innerhalb einen Wertevergleich des Eingangssignals mit
einem, in den Parametern "Untere Grenze" und "Obere Grenze" definierten
Wertebereich durch.
Ist der Wert am Eingang innerhalb oder gleich eines Grenzwertes des Werte‐
bereichs, wird über den Signalausgang "Ausgang 1" der Wert 0 und über den
"Ausgang 2" der Wert 1 ausgegeben.
Ist der Wert am Eingang außerhalb des Wertebereichs, wird über den Signal‐
ausgang "Ausgang 1" der Wert 1 und über den "Ausgang 2" der Wert 0
ausgegeben.
Parameter
Name
Beschreibung
Oberer Grenzwert
Obere Grenze
des Wertebereichs
Unterer Grenzwert
Untere Grenze
des Wertebereichs
Abb.8-91:
Parameter des Bauteils
Anschlüsse
Name
Beschreibung
Eingang
Eingangssignal
Ausgang 1
Ausgangssignal 1
Ausgang 2
Ausgangssignal 2
Abb.8-92:
Anschlüsse des Bauteils
Modellannahmen und Beschränkungen
- keine -
Anmerkungen
N.A.
Rexroth IndraWorks | Anwendungsbeschreibung
Einheit
-
-
Einheit
-
-
-
Typ
Analog
Analog
Typ
Analog
Analog
Analog
