Anwendungsbeschreibung | Rexroth IndraWorks
3D-Modell skalieren
Abb.6-7:

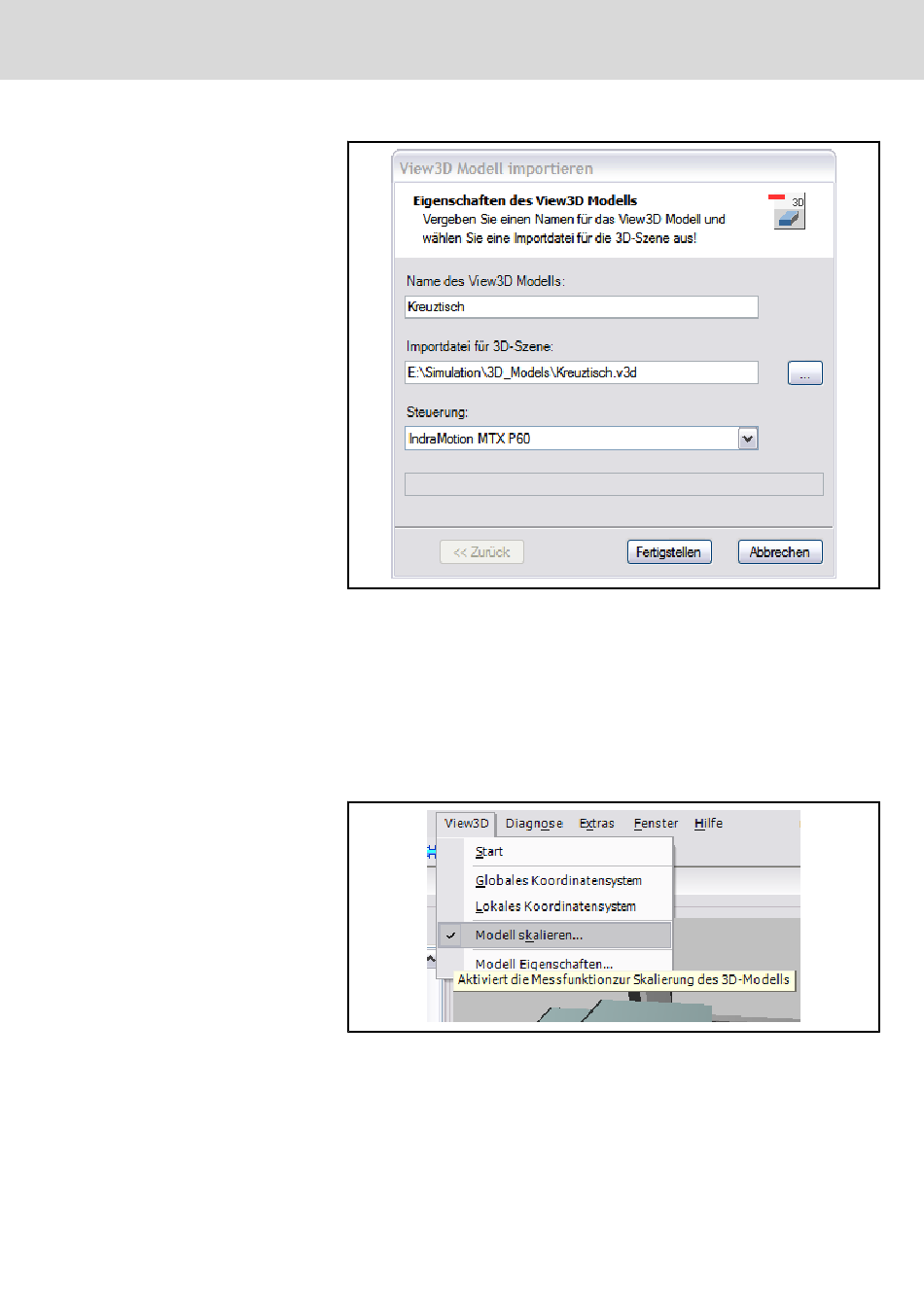

View3D-Importdatei auswählen
●
Bei Bedarf eine Steuerung für die Prozessanbindung auswählen und den
Import mit der Taste <Fertigstellen> abschließen.
Handlungsanweisung: 3D-Modell skalieren
Hier wird beschrieben, wie die Skalierung eines 3D-Modells an die Skalierung
der Prozesswerte angepasst werden kann.
●
Messfunktion über den Menüpunkt Modell skalieren... im Hauptmenü
View3D aktivieren.
Abb.6-8:
Aufruf der Funktion "Modell skalieren"
●
Gewünschtes Objekt in der 3D-Ansicht mit der linken Maustaste markie‐
ren.
Das markierte Objekt bekommt einen gelben Rahmen mit hervorgehobe‐
nen Eckpunkten.
●
Eine Strecke durch Auswahl von 2 Eckpunkten markieren.
Electric Drives
| Bosch Rexroth AG
and Controls
Bedienung in IndraWorks
75/261
