Bosch Rexroth AG | Electric Drives
Anlage
8.1.6
Machine simulator Technologie-Einheiten
Aktuator
and Controls
Zugehörigkeit
Technologie Einheiten
Kurzbeschreibung
Logische Nachbildung eines Aktuators mit Verzögerungscharakteristik.
Symbol

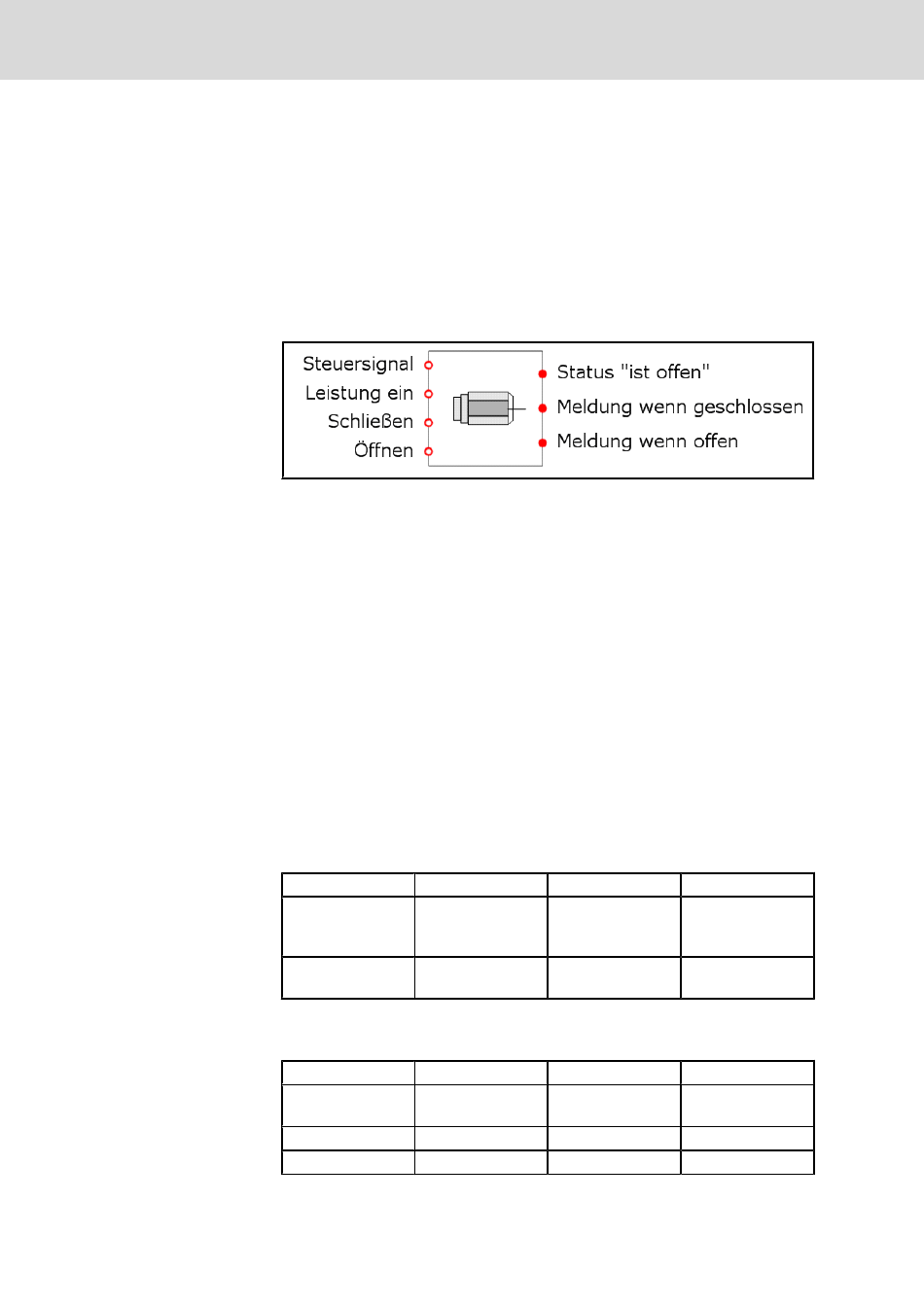

Abb.8-303:
Symbol Aktuator
Beschreibung
Der Block Aktuator wird über die binären Signaleingänge "Schließen" und
"Öffnen" gesteuert.
Die Eingänge "Leistung ein" und "Steuersignal" aktivieren (True) oder deakti‐
vieren (False) die Verarbeitung der Eingangssignale. Der Block arbeitet nur,
wenn diese beiden Eingänge gesetzt sind.
Wird der Eingang "Schließen" gesetzt, wird eine Zeitmessung gestartet. Der
Block setzt nach Ablauf der, im Parameter "Zeitverzögerung" angegebenen
Zeit, den Ausgang "Meldung wenn geschlossen".
Wird der Eingang "Öffnen" gesetzt, wird nach Ablauf der Verzögerungszeit der
Ausgang "Meldung wenn offen" gesetzt.
Die beiden Anweisungseingänge schließen sich gegenseitig aus, ein gleich‐
zeitiges Setzen beider Eingänge führt zum Deaktivieren der Ausgänge des
Blocks.
Über den binären "Status"-Ausgang kann der aktuelle Zustand des Blocks aus‐
gelesen werden ("offen" = true, "geschlossen" = false).
Parameter
Name
Beschreibung
Verzögerungszeit
Zeitverzögerung
des Schliessvor‐
gangs
Skalierungsfaktor für
Skalierung der Zeit‐
Verzögerungszeit
basis.
Abb.8-304:
Parameter des Bauteils
Anschlüsse
Name
Beschreibung
Signalverarbeitung
Steuersignal
aktivieren
Leistung ein
Block aktivieren
Schließen
Aktuator schliessen -
Rexroth IndraWorks | Anwendungsbeschreibung
Einheit
s
-
Einheit
-
-
Typ
Analog
Analog
Typ
Binär
Binär
Binär
