210/261
Bosch Rexroth AG | Electric Drives
Anlage
Schieber
and Controls
Parameter
Name
Beschreibung
Ausgabewert direkt
Wert
setzen
Untere Grenze des
Minimaler Wert
Wertebereichs
Obere Grenze des
Maximaler Wert
Wertebereichs
Genauigkeit des
Genauigkeit
Ausgabewertes
Abb.8-229:
Parameter des Bauteils
Anschlüsse
Name
Beschreibung
Analoger Signalaus‐
Ausgang 1
gang
Digitaler Signalaus‐
Ausgang 2
gang
Abb.8-230:
Anschlüsse des Bauteils
Modellannahmen und Beschränkungen
- keine -
Anmerkungen
N.A.
Zugehörigkeit
Interaktive Elemente
Kurzbeschreibung
Interaktiver horizontaler Schieber zur Erzeugung eines Signals.
Symbol

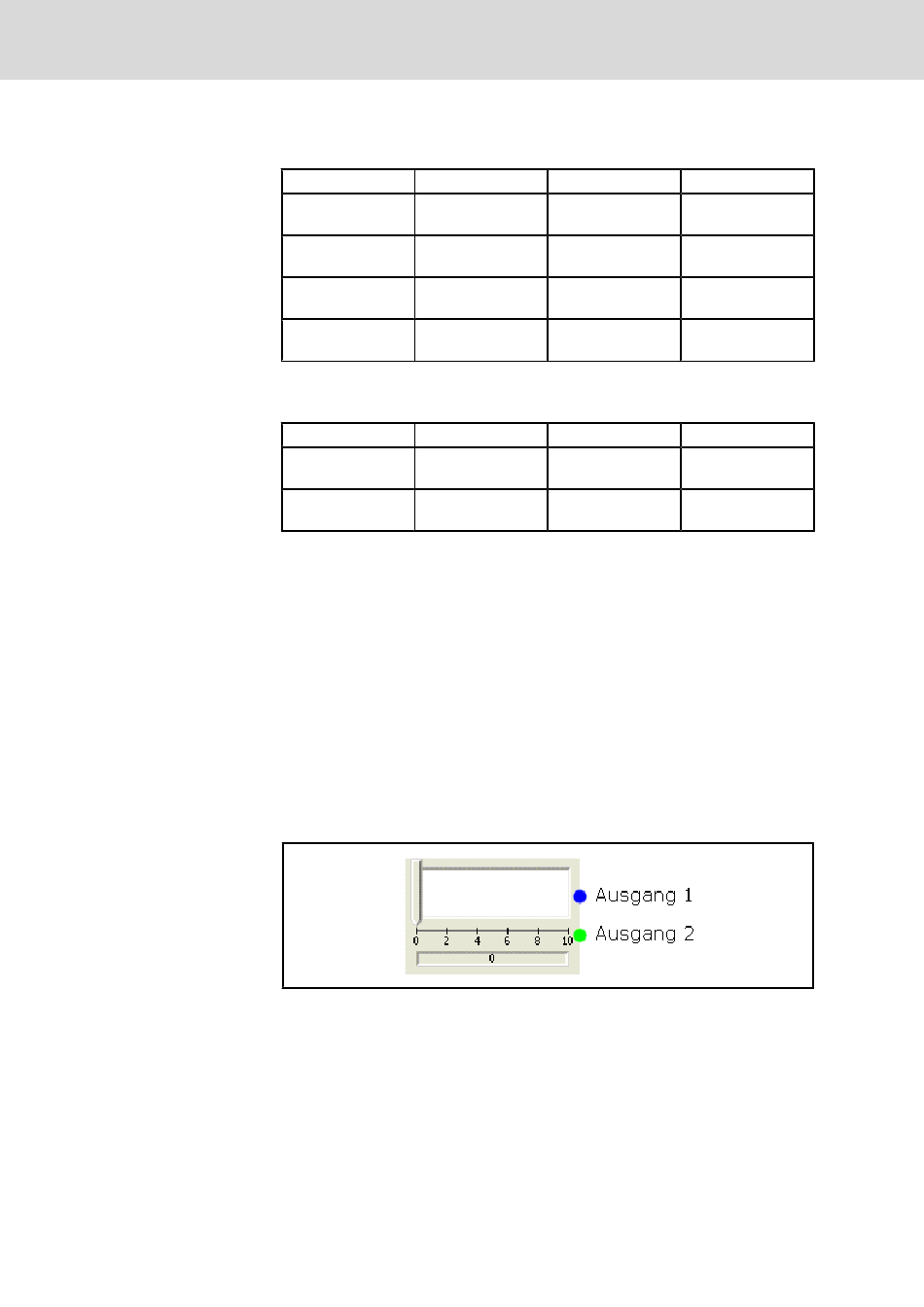

Abb.8-231:
Symbol Schieber
Beschreibung
Nach der Definition eines Wertebereichs mit den Parametern "Minimaler
Wert" und "Maximaler Wert" wird durch Ziehen des Schiebers ein Ausgangs‐
wert mit einer im Parameter "Genauigkeit" definierten Genauigkeit ausgege‐
ben.
Der Wert wird sowohl über einen analogen als auch über einen digitalen Aus‐
gang ausgegeben.
Rexroth IndraWorks | Anwendungsbeschreibung
Einheit
-
-
-
-
Einheit
-
-
Typ
Analog
Analog
Analog
Analog
Typ
Analog
Digital
