Anwendungsbeschreibung | Rexroth IndraWorks
Funktion "immer im Vordergrund"
Funktion "Diagnose anzeigen"
Funktion"Transparent"
6.3.5
Fehlermeldungen und Abhilfe
Fehlerbox "Kein aktives Projekt
vorhanden!"
Fehlerbox "Kein virtuelles Bedien‐
feld konfiguriert!"
Fehlerbox "Es konnte keine Kom‐
munikation aufgebaut werden!"
Fehlerbox "Fehler beim Schreiben
der SPS-Variablen"

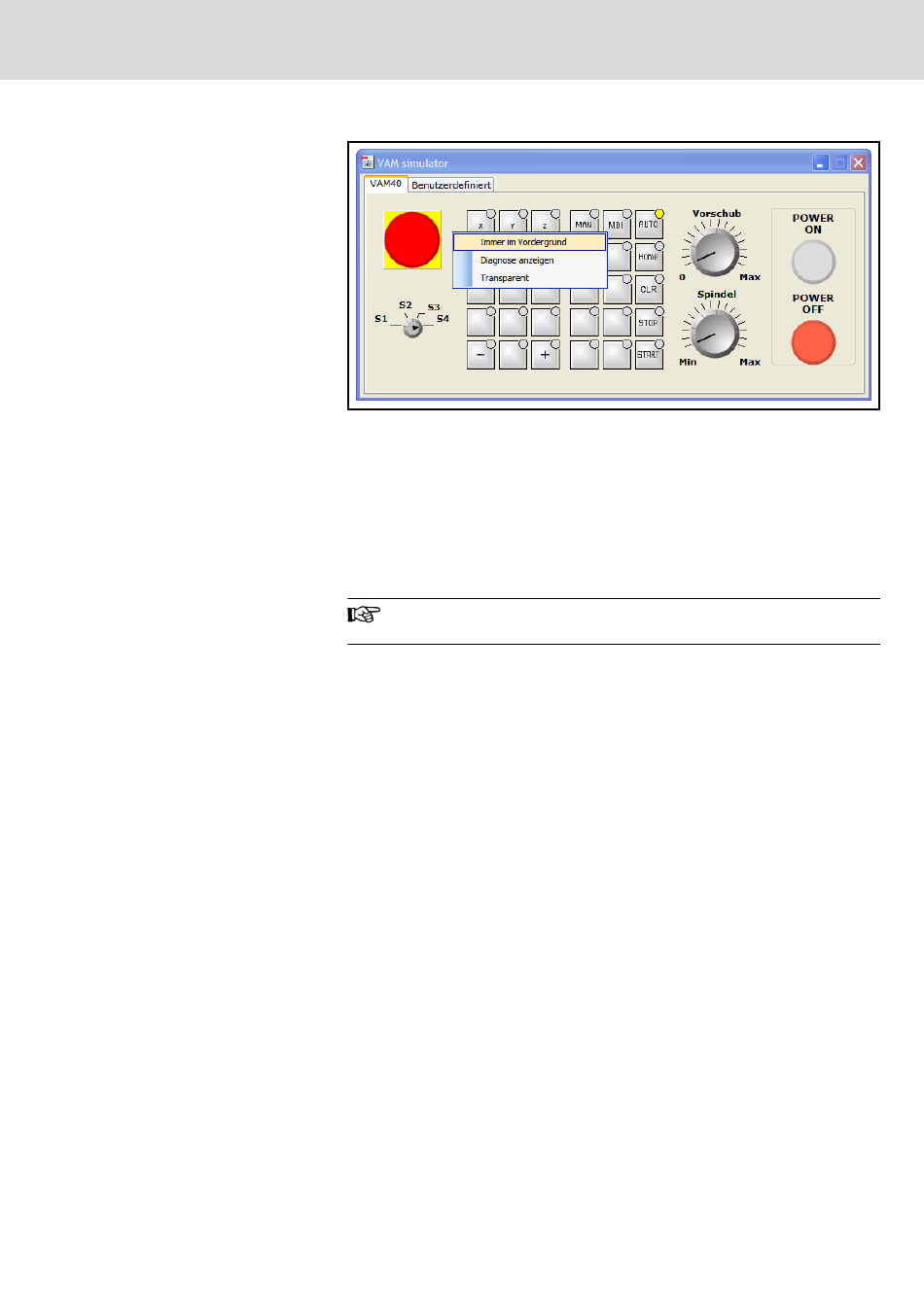

Abb.6-23:
Kontextmenüanzeige im Virtuellen Bedienfeld
Die Funktion "Immer im Vordergrund" dient dazu, dass das virtuelle Bedienfeld
trotz Bedienung des Operation-Desktops im Vordergrund bleibt und nicht da‐
hinter verschwindet. Sie kann jederzeit durch Anwahl von rechte
Maustaste ▶ Immer im Vordergrund ein- und ausgeschaltet werden.
Die Diagnoseanzeige dient dazu, auch wenn der Operation-Desktop geschlos‐
sen ist, die Fehler-, Warnungs- und Infotexte anzuzeigen. Sie kann jederzeit
durch Anwahl von rechte Maustaste ▶ Diagnose anzeigen ein- und ausge‐
schaltet werden. Der Platz für die Anzeige wird immer automatisch angepasst.
Es wird nur die aktuell in der Steuerung anstehende Meldung an‐
gezeigt!
Mit dieser Funktion können die Bedienfelder transparent geschaltet werden,
um die im Hintergrund liegende Anwendung zu sehen. Sie kann jederzeit durch
Anwahl von rechte Maustaste ▶ Transparent ein- und ausgeschaltet werden.
Abhilfe: IndraWorks Engineering öffnen und das Projekt, in dem das virtuelle
Bedienfeld konfiguriert wurde, aktiv setzen. Dies wird durch Menüpunkt
Projekt ▶ Für IndraWorks Operation aktivieren auswählen erreicht.
Danach erneut "IndraWorks Virtuelles Bedienfeld" starten.
Abhilfe: IndraWorks Engineering öffnen und das Projekt, in dem das Virtuelle
Bedienfeld konfiguriert werden soll, öffnen. Darin ein Virtuelles Bedienfeld über
Projektknoten
▶
rechte
hinzufügen ▶ Simulation ▶ Virtuelle Bedienfelder ▶ VAM40, VAM41 oder neues
virtuelles Bedienfeld anlegen oder über Bibliothek ▶ Simulation ▶ Virtuelle
Bedienfelder ein Virtuelles Bedienfeld z.B. ▶ VAM4x auswählen und per
Drag&Drop auf den Projektknoten ziehen. Anschließend weiter verfahren wie
in
Kap. "VAM 40 spezifische Konfigurationsseiten" auf Seite
Abhilfe:
Emulation
starten
Rexroth ▶ IndraWorks ▶ MTX Emulation
Diese Fehlermeldung kann verschiedene Ursachen haben und somit stehen
verschiedene Abhilfen zur Verfügung:
1.
Überprüfung der SPS-Variablen, ob diese unter "Globale Variablen" ab‐
gelegt wurden und vom Typ BOOL sind. Ausnahme: Overrideansteuerung
mit BYTE-Variablen.
2.
Kommunikation zur SPS kontrollieren und ggf. die Verbindung wieder‐
herstellen.
