Anwendungsbeschreibung | Rexroth IndraWorks

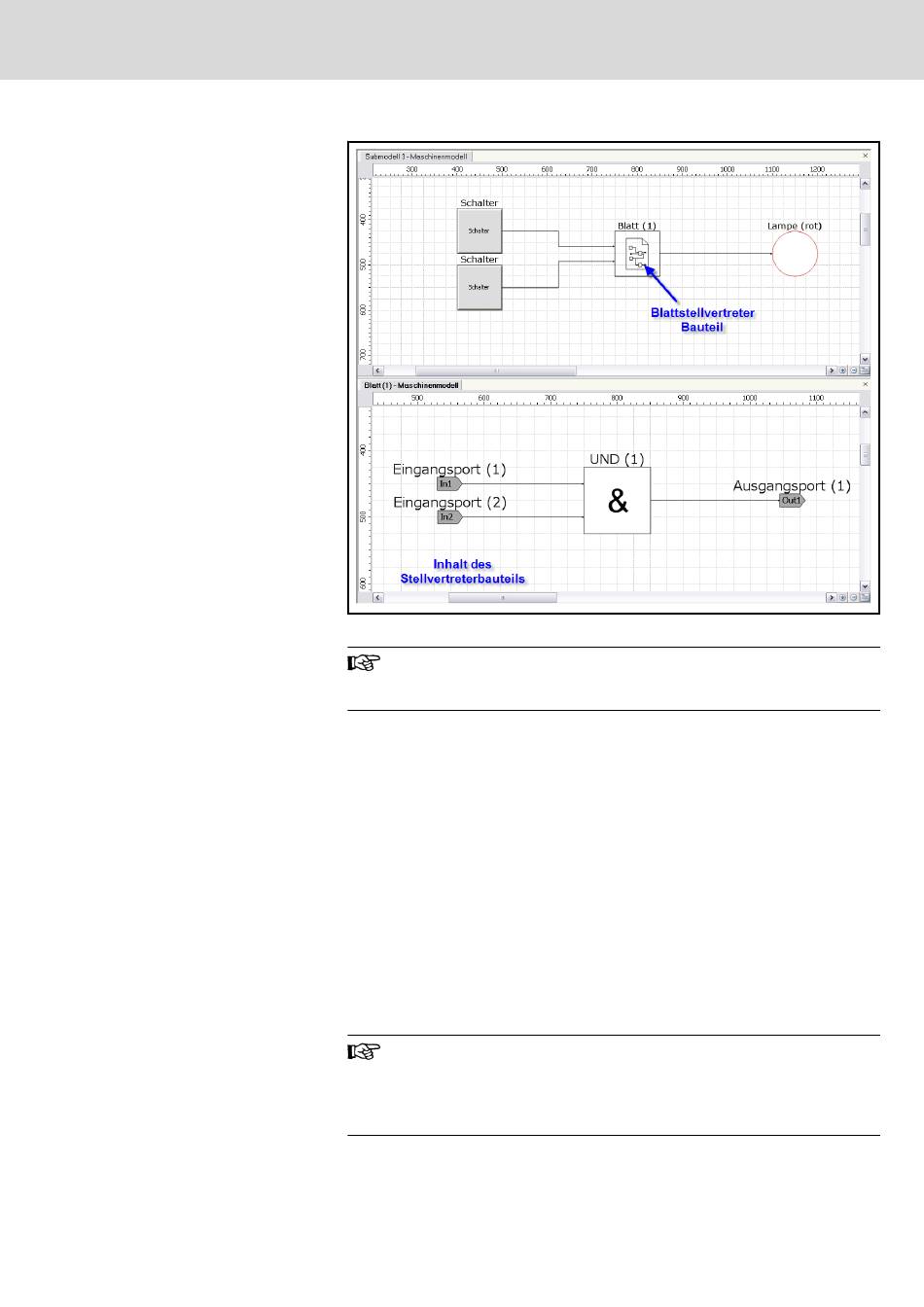

Abb.5-24:
Erstellung eines untergeorneten Blattes
Bei großen Modellen bietet es sich an, logische Baugruppen auf
Unterblätter zu verteilen, dies erhöht die Übersichtlichkeit des Mo‐
delles.
Blatt zur Komponentenbibliothek hinzufügen
Jedes Blatt kann in der Komponentenbibliothek unter "Benutzerdefinierte Kom‐
ponenten" abgelegt werden. Interne Verbindungen werden beibehalten. Ver‐
bindungen, die mit Konnektoren über mehrere Blätter gehen, werden aufgelöst.
Eine "Benutzerdefinierte Komponente" kann mehrfach verwendet werden.
Vorgehensweise:
Um das aktuell fokussierte Blatt zur Komponentenbibliothek hinzuzufügen, öf‐
fen Sie per Rechtsklick auf das Blatt das Kontextmenü. Wählen Sie den Befehl
Kontextmenü Zur Komponentenbibliothek hinzufügen. Eine Kopie des Blattes
wird in der Komponentenbibliothek abgelegt.
Falls das geöffneten Blatt untergeordnete Blätter enthält, können Sie diese
ebenfalls zur Komponenten-Bibliothek hinzufügen. Öffen Sie per Rechtsklick
auf das entsprechende Blattstellvertreter-Bauteil das zugehörige Kontextme‐
nü. Wählen Sie den Befehl Kontextmenü Zur Komponentenbibliothek hinzufü‐
gen. Eine Kopie des Blattes wird in der Komponentenbibliothek abgelegt.
Benutzerdefinierte Bauteile können Sie verwenden, wenn Sie Bau‐
gruppen mehrfach verwenden wollen. Erstellen Sie ein Baugruppe
mit allen internen Verbindungen und Ports, die nach außen sichtbar
sein sollen und kopieren Sie dieses Bauteil in die Komponenten‐
bibliothek. Nun können Sie die Bauteilgruppe mehrfach verwenden.
Electric Drives
| Bosch Rexroth AG
and Controls
Komponenten der Simulation
49/261
