Anwendungsbeschreibung | Rexroth IndraWorks
8.1.4
Machine simulator Interaktive Elemente
7-Segment-Anzeige
Zur Verwendung der Hardwarekopplung muss die Kommunikationshardware
SST-PBMS-PCI (http://www.Woodhead.com) installiert sein.
Zugehörigkeit
Interaktive Elemente
Kurzbeschreibung
Sieben-Segment-Anzeige mit 7 binären Eingängen.
Symbol

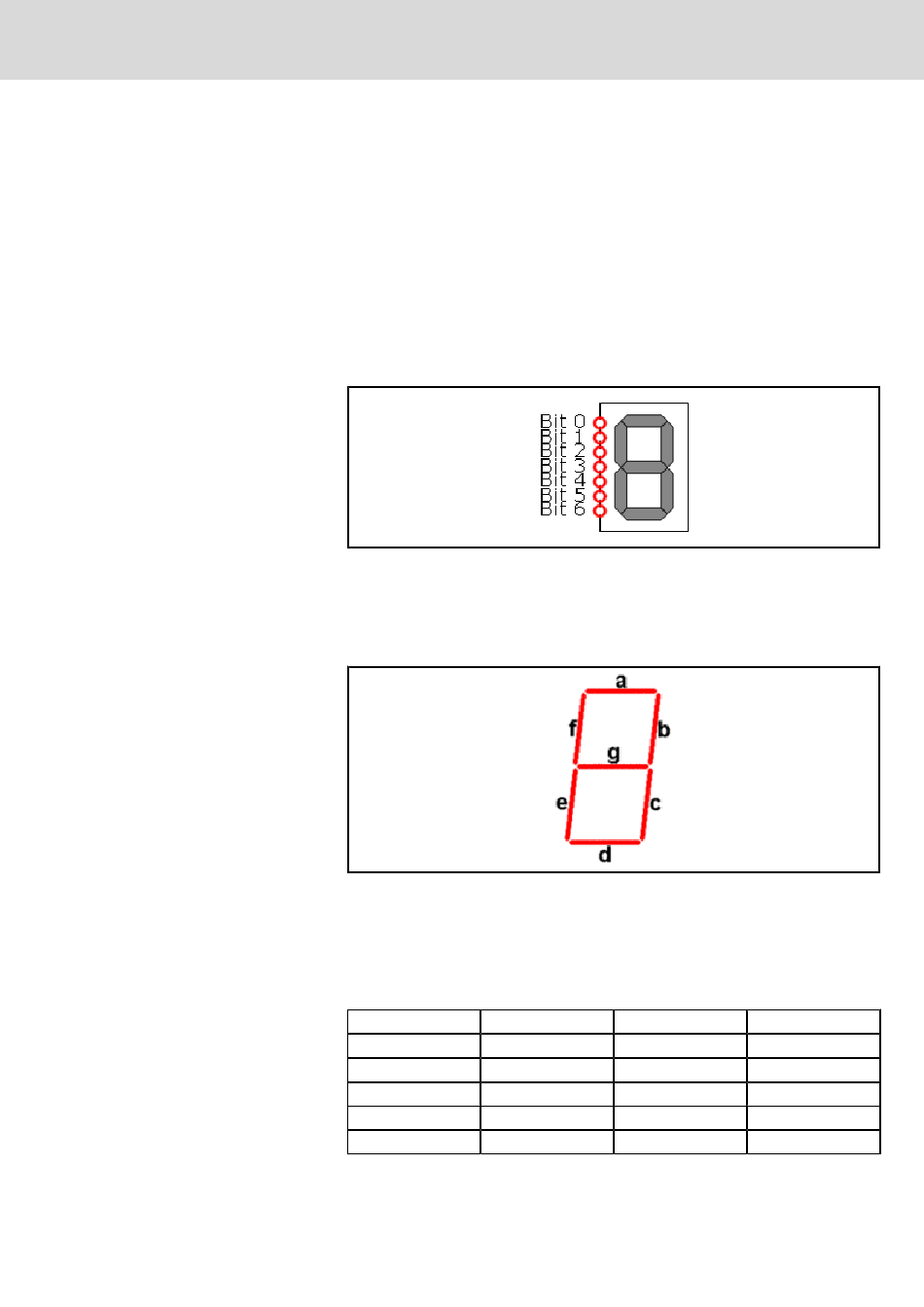

Abb.8-182:
Symbol 7-Segment-Anzeige
Beschreibung
Der Block 7-Segment Anzeige codiert einen 7 Bit-Signalcode nach der Stan‐
dardcodierung für 7-Segment-Anzeigen und visualisiert den Wert als eine aus
sieben einzelnen Anzeigeelementen zusammengesetzte, digitale Ziffer.
Abb.8-183:
7-Segment-Anzeige
Die Grafik zeigt die Codierung der Anzeigeelemente.
Parameter
N.A.
Anschlüsse
Name
Beschreibung
Bit 0
Segment a
Bit 1
Segment b
Bit 2
Segment c
Bit 3
Segment d
Bit 4
Segment e
Electric Drives
| Bosch Rexroth AG
and Controls
Einheit
-
-
-
-
-
195/261
Anlage
Typ
Binär
Binär
Binär
Binär
Binär
