240/261
Bosch Rexroth AG | Electric Drives
Anlage
VORSICHT
UND (mehrpol)
and Controls
Anmerkungen
Der Ausgang wird ausschließlich mit der gewählten Abtastrate aktualisiert. So‐
fern kommt es zu einer zusätzlichen Verzögerung des Übertragungsverhaltens.
Zudem sollte dieser Block nur mit Bedacht in Kombination mit einem Block,
dessen Übertragungsverhalten durch eine Differentialgleichung (siehe Integ‐
rator, PT1, PT2) beschrieben wird, eingesetzt werden. Es kann zu falschen
Ergebnissen bzw. zum Abbruch der Simulation kommen.
Zugehörigkeit
Logik
Kurzbeschreibung
Binäre mehrpolige UND-Verknüpfung.

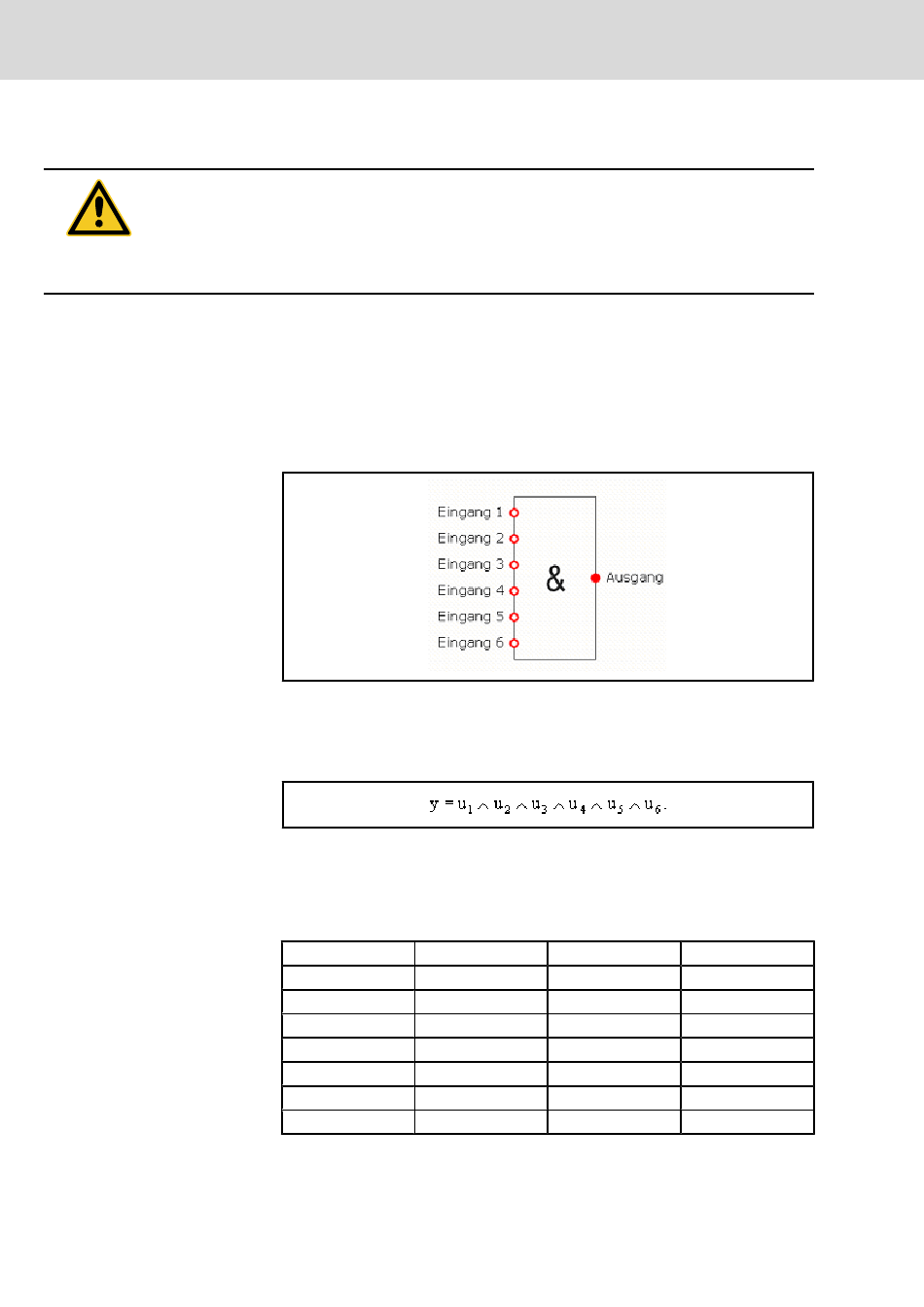

Symbol
Abb.8-298:
Symbol UND (mehrpol)
Beschreibung
Logische UND-Verknüpfung (Abk.: AND) mit 6 binären Eingängen und einem
binären Ausgang . Das Übertragungsverhalten des Blocks ergibt sich zu
Abb.8-299:
Parameter
N.A.
Anschlüsse
Name
Beschreibung
Eingang 1
Eingangssignal 1
Eingang 2
Eingangssignal 2
Eingang 3
Eingangssignal 3
Eingang 4
Eingangssignal 4
Eingang 5
Eingangssignal 5
Eingang 6
Eingangssignal 6
Ausgang
Ausgangsimpuls
Abb.8-300:
Anschlüsse des Bauteils
Rexroth IndraWorks | Anwendungsbeschreibung
Einheit
-
-
-
-
-
-
-
Typ
Binär
Binär
Binär
Binär
Binär
Binär
Binär
