Anwendungsbeschreibung | Rexroth IndraWorks
RS-FlipFlop mit Takt
Beschreibung
ODER-Verknüpfung (Abk.: OR) von zwei binären Eingängen. Das binäre Aus‐
gangssignal ergibt sich entsprechend folgender Tabelle:
Eingang 1
0
0
1
1
Parameter
N.A.
Anschlüsse
Name
Beschreibung
Eingang 1
Binärer Eingang 1
Eingang 2
Binärer Eingang 2
Ausgang
Ausgangssignal
Abb.8-280:
Anschlüsse des Bauteils
Modellannahmen und Beschränkungen
- keine -
Anmerkungen
N.A.
Zugehörigkeit
Logik
Kurzbeschreibung
Binärer RS-FlipFlop Speicherbaustein mit Taktsteuerung.
Symbol

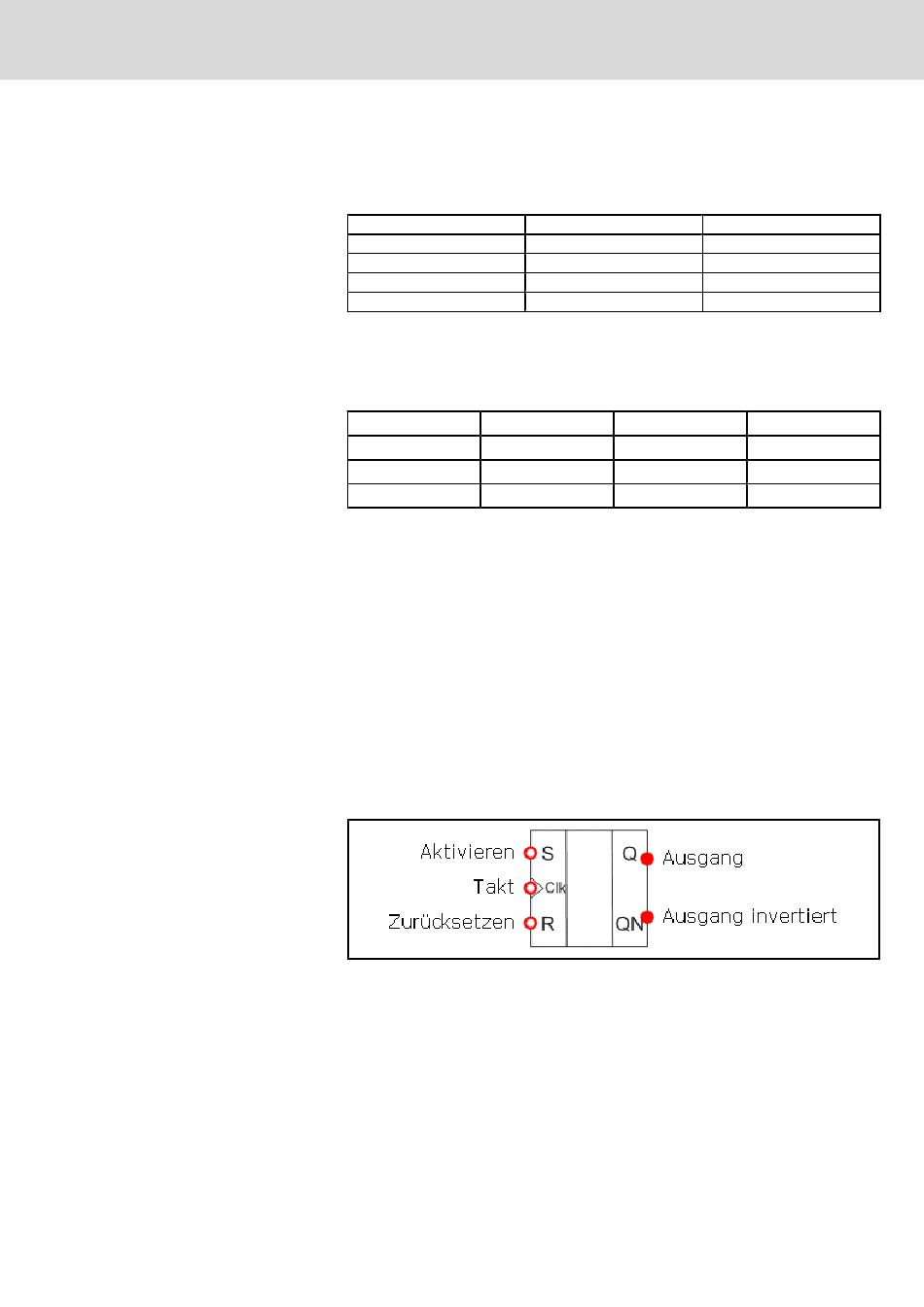

Abb.8-281:
Symbol RS-FlipFlop mit Takt
Beschreibung
Der Block RS-FlipFlop mit Takt wird über den binären Eingang "Aktivieren" ge‐
setzt und kann über den binären Eingang "Zurücksetzen" gelöscht werden.
Sind beide Eingänge gesetzt, so hat der Eingang "Zurücksetzen" Priorität. Der
binäre Ausgang "Ausgang" entspricht dem Aktivierungszustand des Bauteils.
Der Ausgang „Ausgang invertiert" entspricht dem negierten Aktivierungszu‐
stand. Die Implementierung für den binären Ausgang erfolgt nach folgender
Tabelle, wobei d einen undefinierten Zustand bei echter NOR-Gatter-Charak‐
teristik bezeichnet.
Electric Drives
| Bosch Rexroth AG
and Controls
Eingang 2
0
1
0
1
Einheit
-
-
-
233/261
Anlage
Eingang 3
0
1
1
1
Typ
Binär
Binär
Binär
