198/261
Bosch Rexroth AG | Electric Drives
Anlage
Balkenanzeige (vertikal)
and Controls
Anmerkungen
Die gewählten Grenzen werden auch bei Eingängen außerhalb dieser nicht
durch den Simulator angepasst. Dies kann jedoch manuell während der Simu‐
lation erfolgen.
Zugehörigkeit
Interaktive Elemente
Kurzbeschreibung
Analoge Balkenanzeige im vertikalen Design.

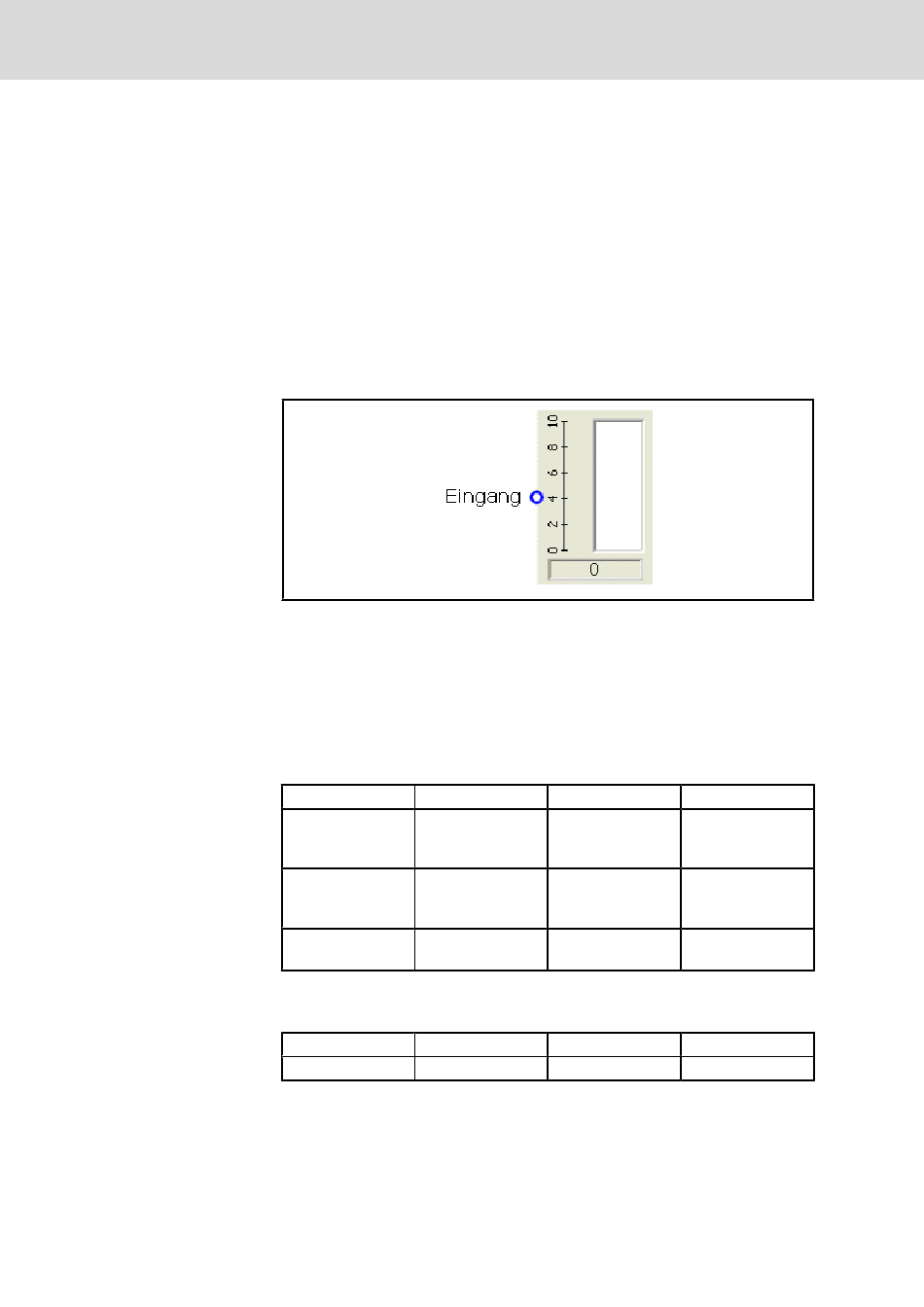

Symbol
Abb.8-191:
Symbol Balkenanzeige (vertikal)
Beschreibung
Der Block Balkenanzeige visualisiert einen, am analogen Eingang anliegenden
Signalwert innerhalb eines definierten Wertebereiches mit einer definierten
Genauigkeit. Der Wertebereich der Anzeige wird mit den Parametern "Mini‐
maler Wert" und "Maximaler Wert" definiert, die Genauigkeit der Anzeige mit
dem Parameter "Anzahl Nachkommastellen".
Parameter
Name
Beschreibung
Untere Grenze des
Minimaler Wert
Visualisierungsbe‐
reichs
Obere Grenze des
Maximaler Wert
Visualisierungsbe‐
reichs
Anzahl Nachkom‐
Genauigkeit der Vi‐
mastellen
sualisierung
Abb.8-192:
Parameter des Bauteils
Anschlüsse
Name
Beschreibung
Eingang
Signaleingang
Abb.8-193:
Anschlüsse des Bauteils
Modellannahmen und Beschränkungen
- keine -
Rexroth IndraWorks | Anwendungsbeschreibung
Einheit
-
-
-
Einheit
-
Typ
Analog
Analog
Analog
Typ
Analog
