Anwendungsbeschreibung | Rexroth IndraWorks
Electric Drives
| Bosch Rexroth AG
127/261
and Controls
Anlage
Kurzbeschreibung
Analog/Digital Wandler.
Symbol

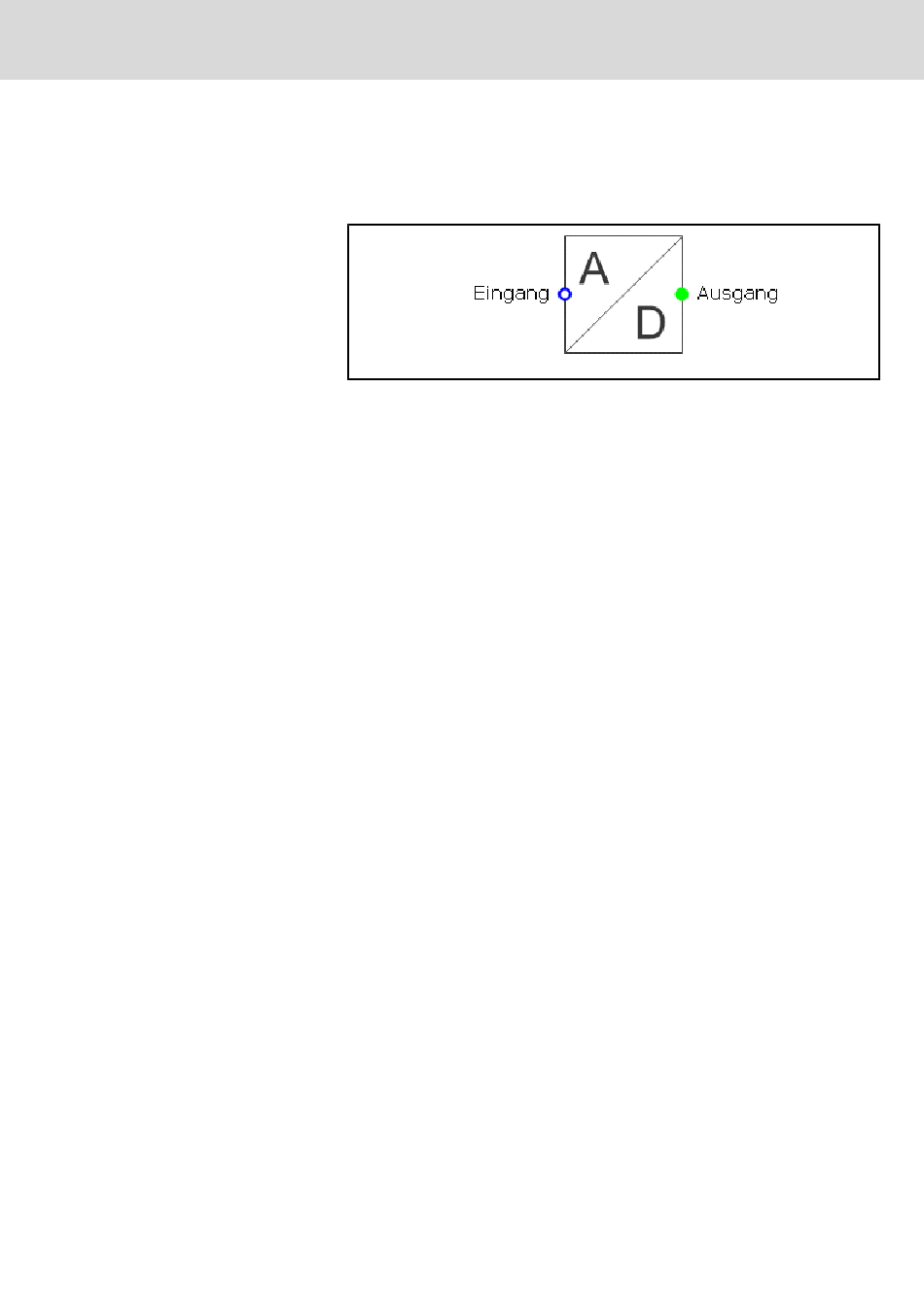

Abb.8-7:
Symbol A/D-Wandler
Beschreibung
Der Block A/D-Wandler quantisiert ein analoges Eingangssignal sowohl in der
Zeit, als auch in der Amplitude. Das Ausgangssignal ist dadurch nach der Um‐
setzung treppenförmig.
Der Block A/D-Wandler beginnt die Berechnung des digitalen Ausgangswertes,
wenn das analoge Eingangssignal den Wert "Offset des Eingangs" erreicht. Ist
ein Offset angegeben, so wird im weiteren Verlauf der Berechnung die Diffe‐
renz aus Eingabewert und Offset verwendet.
Der Parameter "Wertebereich des Eingangs" gibt den höchsten zu erwartenden
analogen Eingabewert an.
Der Parameter "Wertebereich des Ausgangs" gibt den gewünschten maxima‐
len digitalen Ausgabewert des Blocks an.
Der Parameter "Offset des Ausgangs" addiert einen konstanten Offsetwert zum
Ausgabewert hinzu.
Über den digitalen Ausgang wird der gewandelte Wert ausgegeben.
