Bosch Rexroth AG | Electric Drives
Bedienung in IndraWorks
Import...
Export...
Steuerung zuweisen...
Löschen
Umbenennen
and Controls
Beim Import öffnet sich der gleiche Dialog wie beim Anlegen eines neuen
Bedienfelds, jedoch ist die Funktion " Neues virtuelles Bedienfeld anlegen"
ausgegraut. Die Steuerung, mit der später kommuniziert werden soll, kann ggf.
geändert werden.
Anschließend per Taste <...> im Browser die zu importierende Konfiguration
auswählen und quittieren.
Der Name der Konfigurationsdatei muss mit der Endung "*.vcp"
enden oder "VirtualControlPanel_VAM40.xml" lauten (aus Version
IW-Simulation-01VRS) !
Danach den Dialog "VAM4x anlegen" bzw. "Virtuelles Bedienfeld anlegen"mit
der <OK>-Taste bestätigen. Ist das Bedienfeld zu diesem Zeitpunkt geöffnet,
wird dieses automatisch geschlossen, die vorhergehende Konfiguration ver‐
worfen und mit der importierten Konfiguration wieder geöffnet.
Es wird geprüft, ob die zu importierende Konfiguration dem Typ des neuen
Virtuellen Bedienfelds entspricht. Ist das nicht der Fall, wird der Import abge‐
brochen.
Wird der Punkt "Export" ausgewählt, öffnet sich der Dialog "Export", in dem der
Ablageort und der Name der Datei bestimmt werden kann. Nach dem Bestäti‐
gen befindet sich eine aktuelle Kopie des konfigurierten Bedienfelds im Ziel‐
verzeichnis und trägt die Endung "*.vcp".
Das Kontextmenü "Steuerung zuweisen..." dient zum nachträglichen Zuweisen
oder Ändern einer Steuerung. Wurde die Auswahl getroffen und der Dialog mit
<OK> bestätigt, schließt sich das Virtuelle Bedienfeld, wenn es geöffnet sein
sollte. Danach wird es automatisch wieder geöffnet.

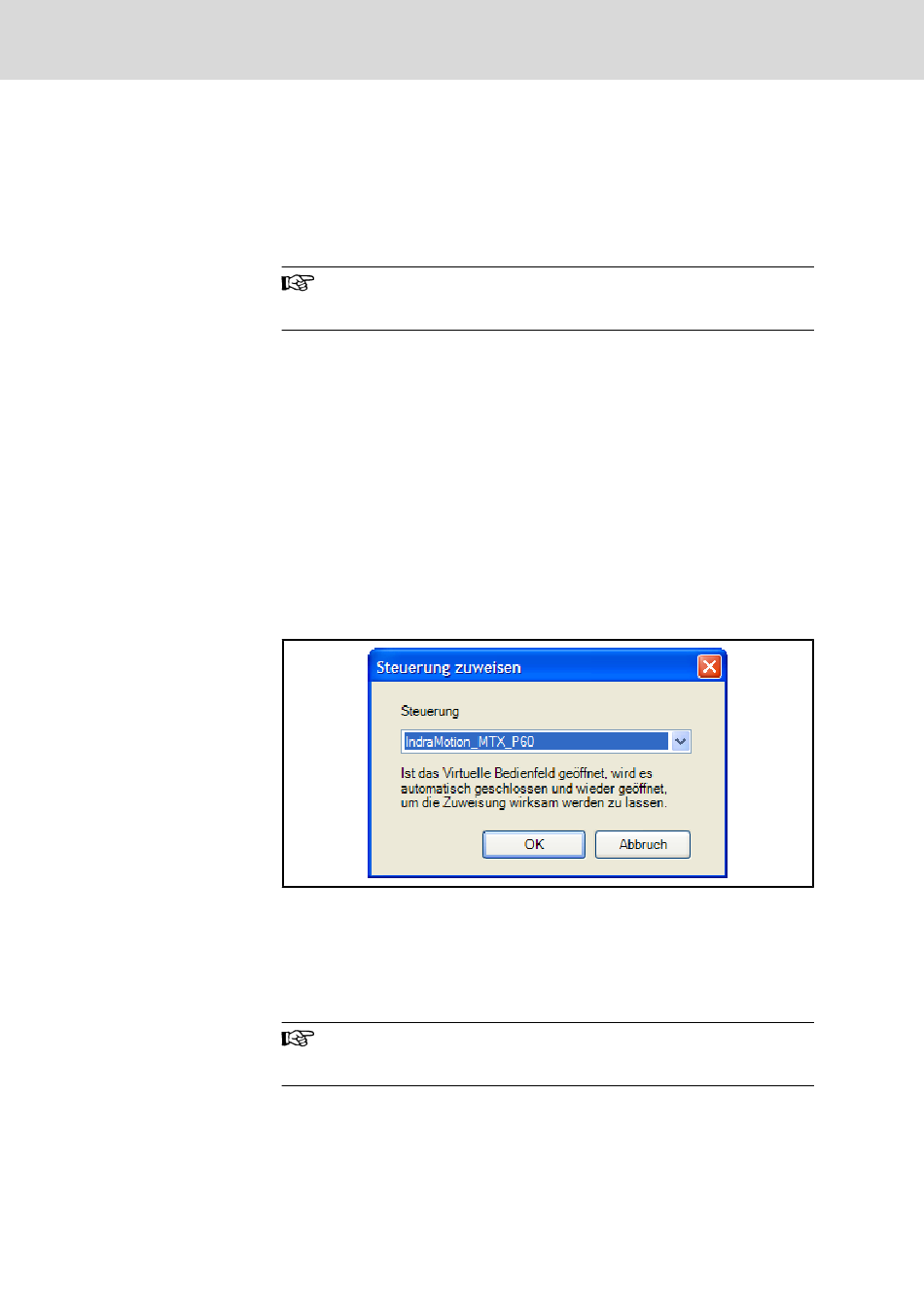

Abb.6-20:
Steuerung zuweisen
Wird die Funktion "Löschen" ausgewählt, wird das Virtuelle Bedienfeld aus dem
Projekt entfernt. Der Simulationsknoten bleibt aber weiterhin erhalten.
Zum umbennen eines virtuellen Bedienfeld muss der Kontextmenüpunkt "Um‐
bennen" ausgewählt werden. Danach kann im Projektexplorer der Name ver‐
ändert werden.
Es wird nicht überprüft, ob dieser Name schon im Projektbaum für
ein Bedienfeld verwendet wurde. Für Eindeutigkeit muss selbst ge‐
sorgt werden.
Rexroth IndraWorks | Anwendungsbeschreibung
