190/261
Bosch Rexroth AG | Electric Drives
Anlage
and Controls
Symbol

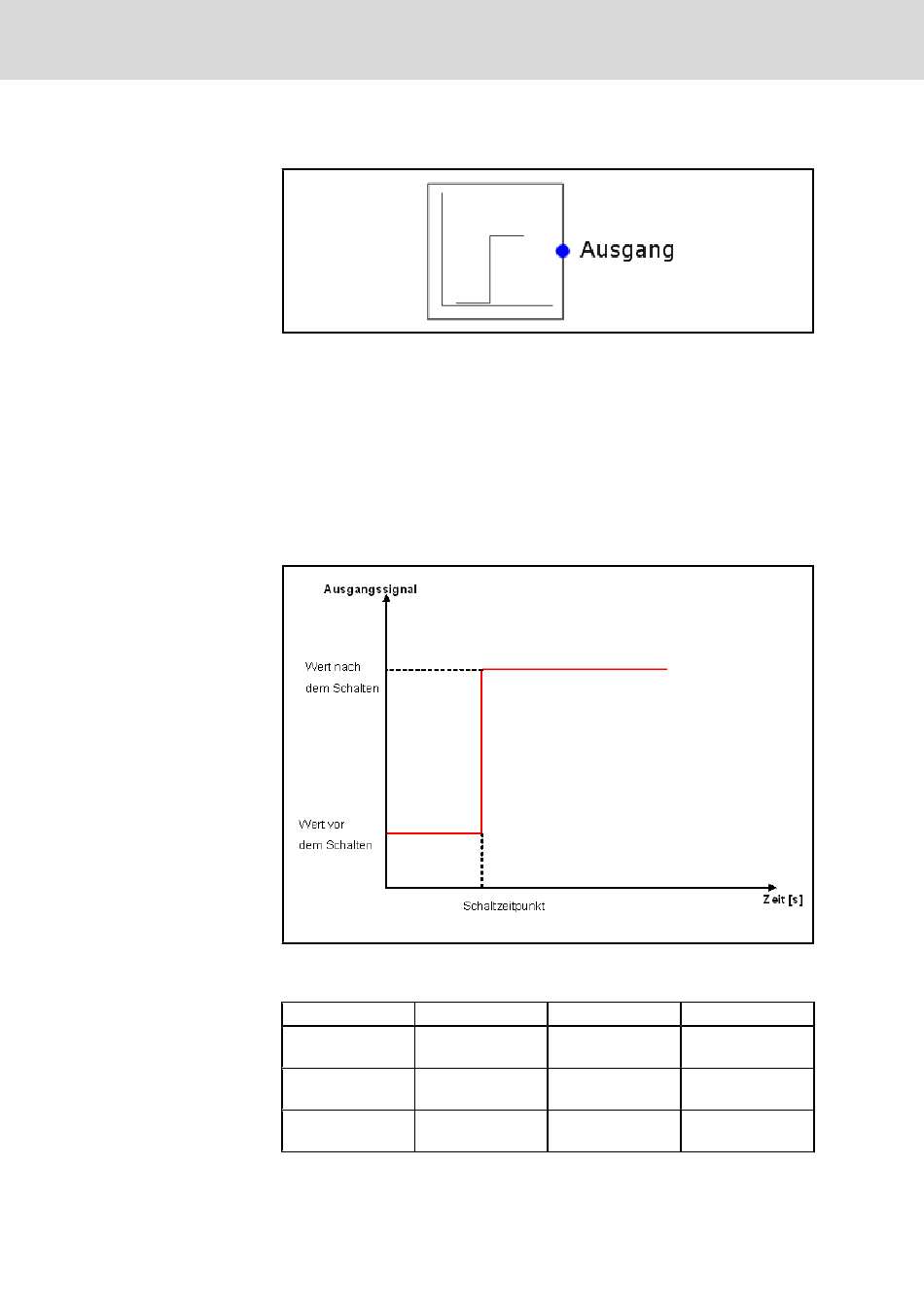

Abb.8-169:
Symbol Sprungfunktion
Beschreibung
Der Block Sprungfunktion generiert ein konstantes, digitales Signal, das zum
Schaltzeitpunkt seinen Wert sprunghaft auf einen definierten Zielwert ändert.
Der Schaltzeitpunkt wird im Parameter "Schaltzeitpunkt angeben".
Der konstante Signalwert vor dem Signalsprung wird im Parameter "Wert vor
dem Schalten" angegeben.
Der konstante Signalwert nach dem Signalsprung wird im Parameter "Wert
nach dem Schalten" angegeben.
Das Sprungsignal wird über den digitalen Ausgang ausgegeben.
Abb.8-170:
Sprungfunktion
Parameter
Name
Beschreibung
Zeitpunkt der Wert‐
Schaltzeitpunkt
änderung
Wert vor dem Schal‐
Wert vor Schaltzeit‐
ten
punkt
Wert nach dem
Wert nach Schalt‐
schalten
zeitpunkt
Abb.8-171:
Parameter des Bauteils
Rexroth IndraWorks | Anwendungsbeschreibung
Einheit
s
-
-
Typ
Analog
Analog
Analog
