Anwendungsbeschreibung | Rexroth IndraWorks

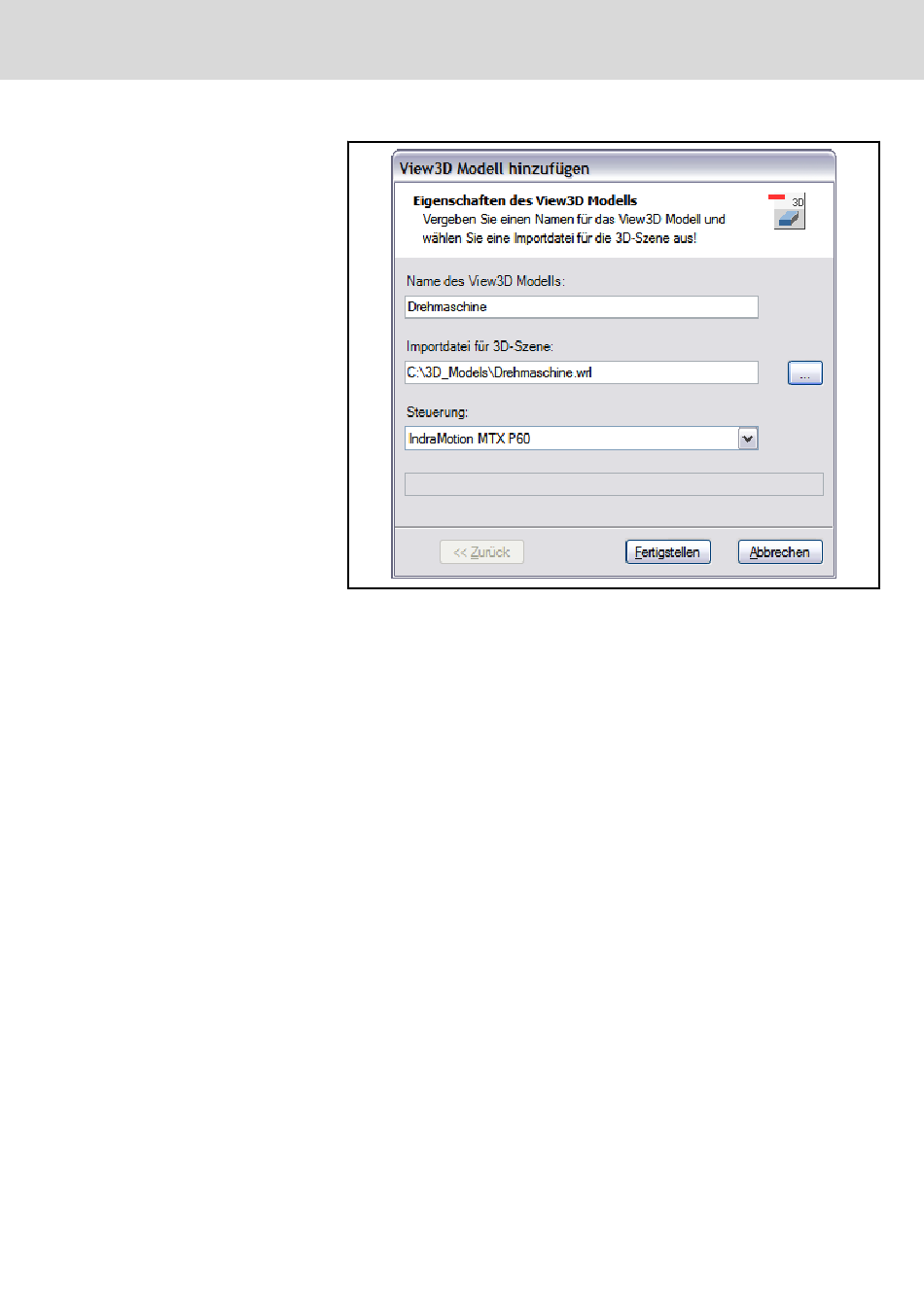

Abb.6-2:
View3D-Modell hinzufügen
Befindet sich eine Steuerung im IndraWorks-Projekt, kann man sie hier
zur Prozessanbindung von View3D auswählen.
Taste <Fertigstellen> drücken. Das View3D-Modell wird unterhalb des
Knotens 3D Visualisierung in den Projektbaum eingefügt.
Handlungsanweisung: 3D-Modell über die Bibliothek hinzufügen
Hier wird das Hinzufügen eines 3D-Modells in das IndraWorks-Projekt über die
Bibliothek beschrieben.
IW-Engineering / Simulation: 3D-Modell über die IndraWorks Bibliothek hinzu‐
fügen
In der IndraWorks Bibliothek die Kategorie 3D-Modelle unter Simulation
öffnen und das Objekt "Neues 3D-Modell" mit gedrückter rechter Maus‐
taste in den Projektexplorer ziehen und auf dem Knoten 3D-Visualisie‐
rung (bzw. auf dem Projektknoten) fallen lassen (siehe auch
"Bibliothek" auf Seite
Im folgenden Dialog den Namen für das View3D-Modell eingeben und
eine Importdatei für die 3D-Szene auswählen.
Mit der Taste <...> wird ein Dateiauswahldialog geöffnet, in dem das 3D-
Modell ausgewählt werden kann.
