Anwendungsbeschreibung | Rexroth IndraWorks
Antriebseinheit
Name
Beschreibung
Öffnen
Aktuator öffnen
Zustand des Aktua‐
Status „ist offen"
tors
Meldung wenn ge‐
"Schliessen"-Vor‐
schlossen
gang beendet
"Öffnen"-Vorgang
Meldung wenn offen
beendet
Abb.8-305:
Anschlüsse des Bauteils
Modellannahmen und Beschränkungen
- keine -
Anmerkungen
N.A.
Zugehörigkeit
Technologie Einheiten
Kurzbeschreibung
Logische Nachbildung eines Antriebseinheitsverhaltens.

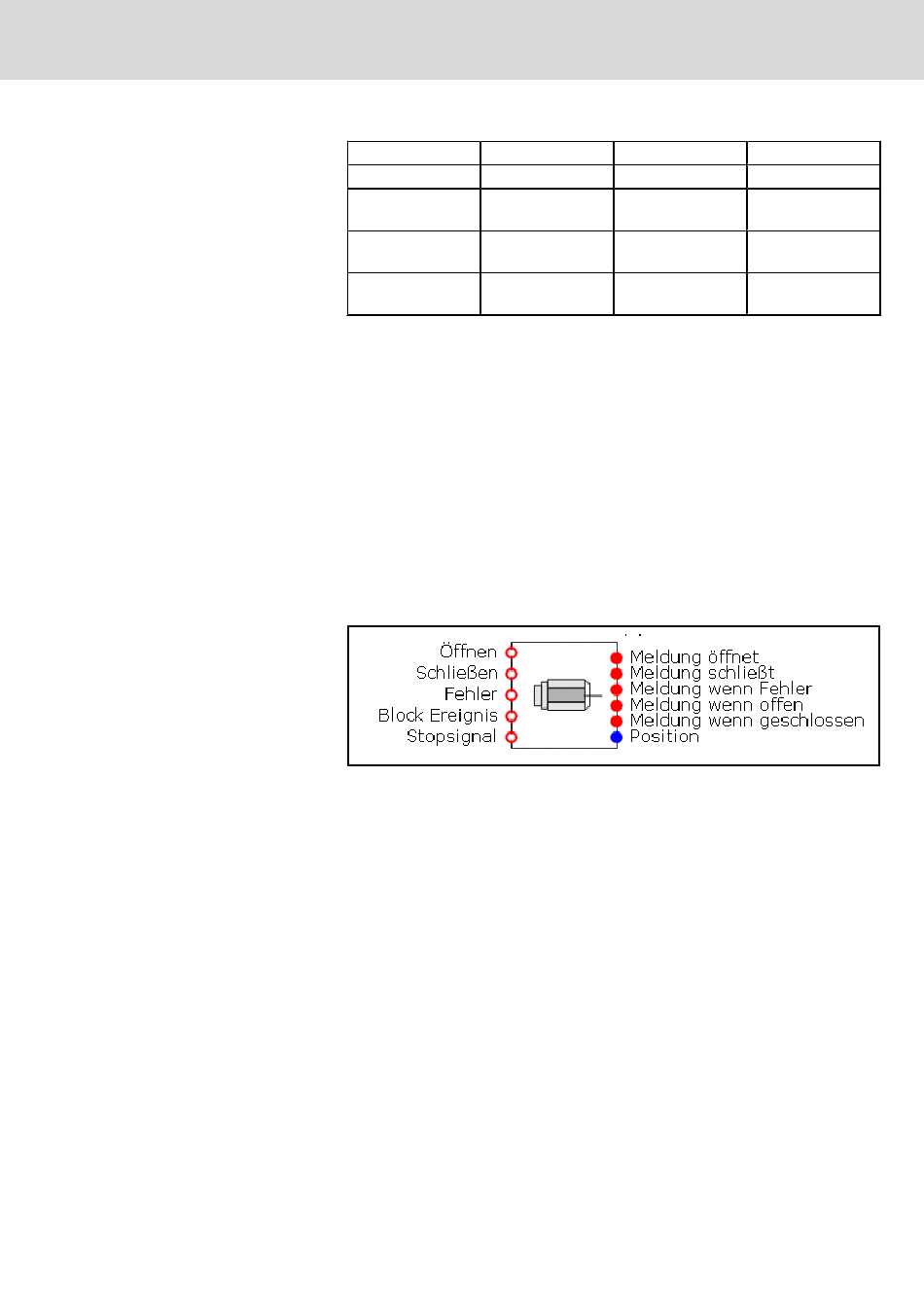

Symbol
Abb.8-306:
Symbol Antriebseinheit
Beschreibung
Der Block Antriebseinheit wird über die binären Signaleingänge "Schließen",
"Öffnen", "Stop" und "Fehler" gesteuert.
Der Eingang "Block Ereignis" deaktiviert (blockt) die Verarbeitung der Ein‐
gangssignale.
Wird der Eingang "Schließen" gesetzt, wird eine Zeitmessung gestartet. Der
Block setzt nach Ablauf der im Parameter "Zeitverzögerung" angegebenen Zeit
den Ausgang "Meldung wenn geschlossen". Während des Schließvorgangs
wird der Ausgang "Meldung schließt" gesetzt.
Wird der Eingang "Öffnen" gesetzt, wird nach Ablauf der Verzögerungszeit der
Ausgang "Meldung wenn offen" gesetzt. Während des Öffnen-Vorgangs wird
der Ausgang "Meldung öffnet" gesetzt.
Die beiden Anweisungseingänge schließen sich gegenseitig aus, ein Setzen
beider Eingänge führt zum Deaktivieren der Ausgänge des Blocks.
Die Zeitmessung kann durch Setzen des Eingangs "Stopsignal" gestoppt wer‐
den.
Electric Drives
| Bosch Rexroth AG
and Controls
Einheit
-
-
-
-
243/261
Anlage
Typ
Binär
Binär
Binär
Binär
