134/261
Bosch Rexroth AG | Electric Drives
Anlage

Gesteuerter Schalter

and Controls
Beschreibung
Der Block Gesteuerte Signalführung besitzt einen analogen Signaleingang und
einen binären Aktivierungseingang.
Befindet sich der Aktivierungseingang in gelöschtem Zustand, so wird das Ein‐
gangssignal auf den Ausgang "Ausgang 1" geleitet.
Wird der Aktivierungseingang gesetzt, so wird das Eingangssignal auf den
Ausgang "Ausgang 2" geleitet.
Parameter
N.A.
Anschlüsse
Name
Beschreibung
Eingang
Eingangssignal
Umschalten zwi‐
Aktivieren
schen den Eingän‐
gen
Ausgang 1
Ausgangssignal 1
Ausgang 2
Ausgangssignal 2
Abb.8-26:
Anschlüsse des Bauteils
Modellannahmen und Beschränkungen
- keine -
Anmerkungen
N.A.
Zugehörigkeit
Analog
Kurzbeschreibung
Binärgesteuerter Umschalter für zwei Analogsignale.

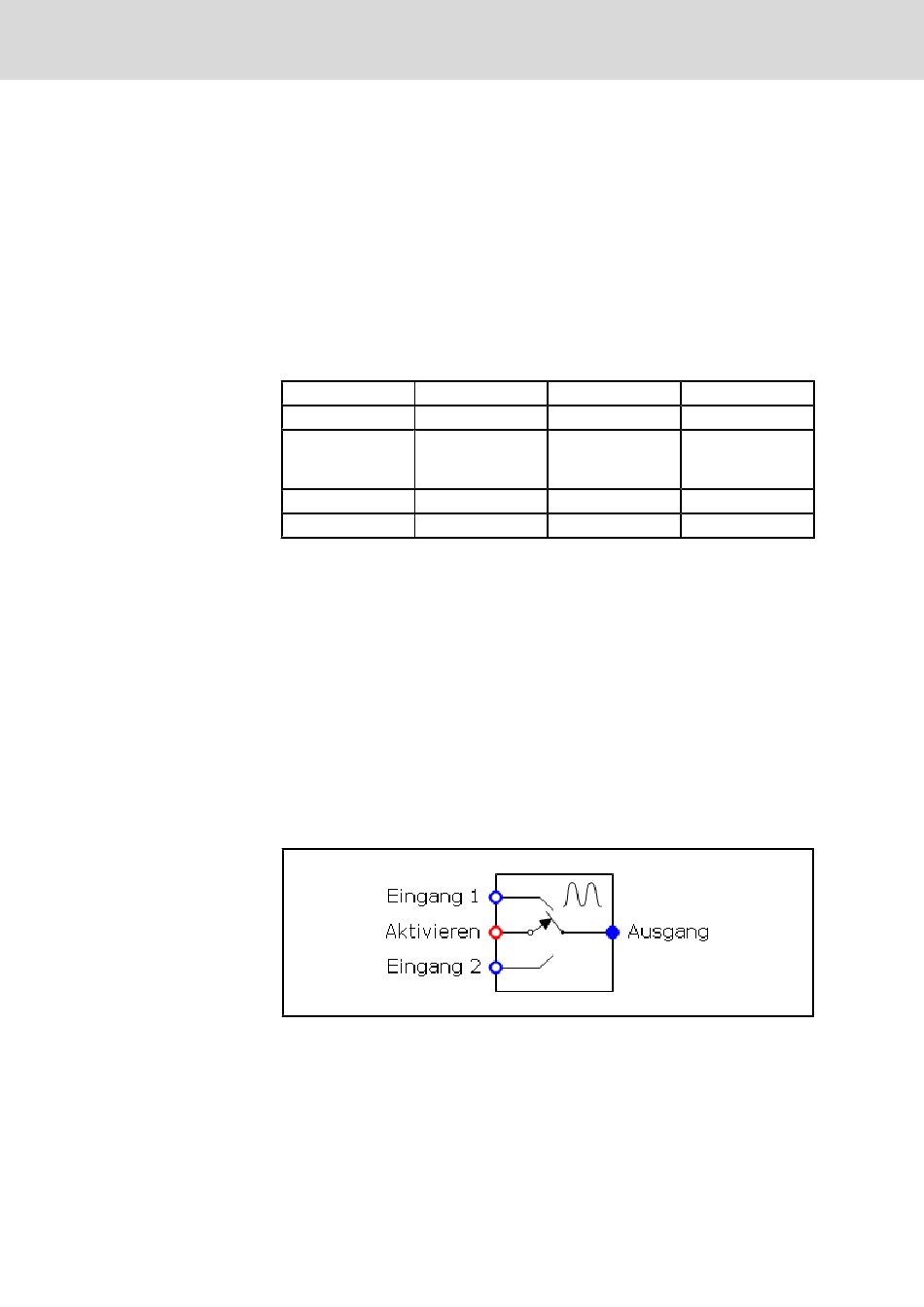

Symbol
Abb.8-27:
Symbol Gesteuerter Schalter
Beschreibung
Mit dem binären Eingang "Aktivieren" wird eines der beiden analogen Signale
an den Eingängen "Eingang 1" oder "Eingang 2" ausgewählt.
Dabei wählt ein gelöschter Aktivierungseingang das Signal an "Eingang 1", ein
gesetzter Aktivierungseingang das Signal an "Eingang 2" aus.
Rexroth IndraWorks | Anwendungsbeschreibung
Einheit
-
-
-
-
Typ
Analog
Binär
Analog
Analog
