Anwendungsbeschreibung | Rexroth IndraWorks
Symbol

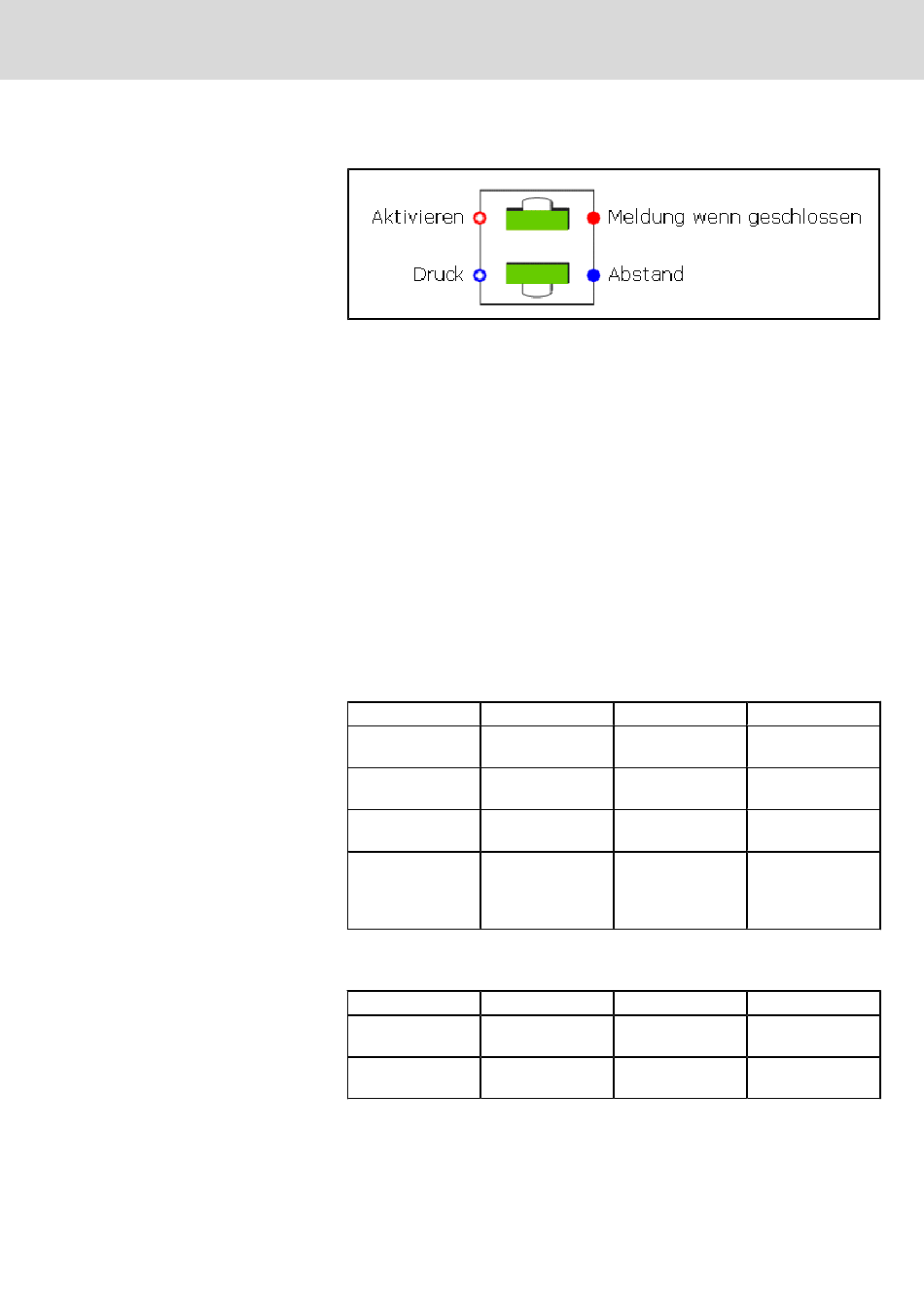

Abb.8-323:
Symbol Spannbacken
Beschreibung
Der Block Spannbacken wird über das Setzen des binären "Aktivieren"-Ein‐
gangs aktiviert. Zusätzlich zur Aktivierung benötigt der Block noch einen Sig‐
nalwert am analogen "Druck"-Eingang.
Der Parameter "Erforderlicher Druck" gibt einen Grenzwert an, bei dem der
Verfahrvorgang der Spannbacken eingeleitet wird.
Der Verfahrvorgang selbst wird über die Parameter "Zeitkonstante", "Max. Ab‐
stand" und "Verfahrrichtung ‚schließen'" parametriert. Dabei gibt der "Max.
Abstand" den Verfahrweg an, die "Zeitkonstante" die Zeit, die zum Verfahren
benötigt wird und der Schalter "Verfahrrichtung ‚schließen'" den Ausgangszu‐
stand der Spannbacken (offen / geschlossen).
Wird der "Aktivieren"-Eingang gesetzt und liegt am Eingang "Druck" der erfor‐
derliche Druck an, wird der Verfahrvorgang eingeleitet. Der dabei zurückge‐
legte Verfahrweg wird am analogen Ausgang "Abstand" ausgegeben, der
binäre Ausgang "Meldung wenn geschlossen" wird aktiviert, wenn die Backen
geschlossen sind.
Parameter
Name
Beschreibung
Erforderlicher Ar‐
Erforderlicher Druck
beitsdruck
Zeit, die zum Verfah‐
Zeitkonstante
ren benötigt wird
Maximaler Verfahr‐
Max. Abstand
weg
Schalter für den
Verfahrrichtung
Ausgangszustand
"schließen"
der Backen (offen /
geschlossen)
Abb.8-324:
Parameter des Bauteils
Anschlüsse
Name
Beschreibung
Verfahrvorgang ein‐
Aktivieren
leiten
Arbeitsdruckan‐
Druck
schluss
Electric Drives
| Bosch Rexroth AG
and Controls
Einheit
bar
s
-
-
Einheit
-
bar
251/261
Anlage
Typ
Analog
Analog
Analog
Binär
Typ
Binär
Analog
