Skalierung des 3D-Modells
Das lokalen Koordinatensystem zeigt die lokale Orientierung einzelner
Objekte an.
Die Achsrichtungen des lokalen Koordinatensystems sind auch für die
Bewegungsrichtung des 3D-Objekts mit Prozessanbindung ausschlag‐
gebend.
Siehe auch
Kap. "Grundfunktionen der 3D-Visualisierung" auf Seite
78.

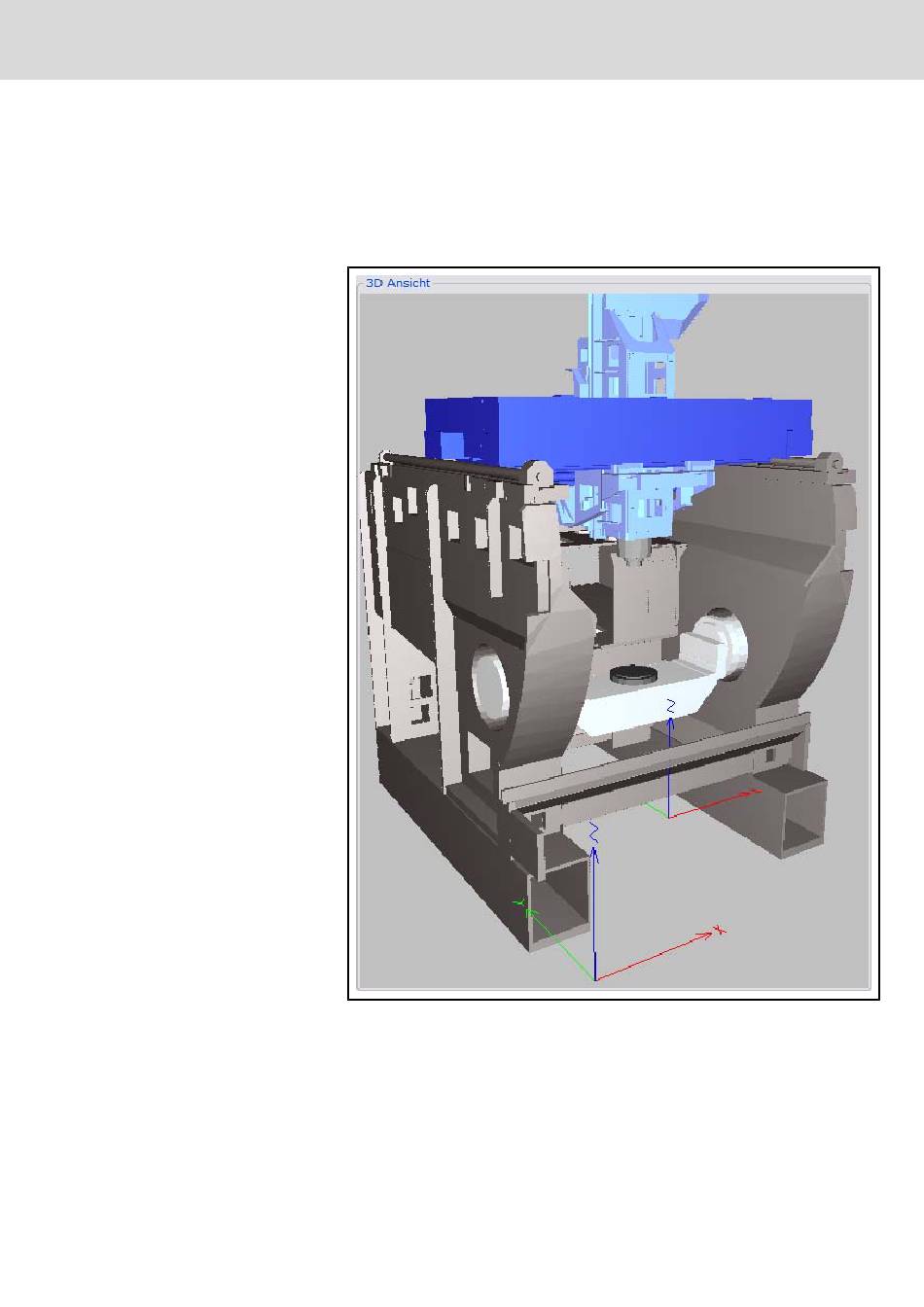

Abb.5-3:
Koordinatensysteme
Über die Skalierungsfunktion ist es möglich, die Skalierung eines 3D-Modells
an die Skalierung der zugeordneten Prozessvariablen anzupassen.
Die
Skalierungsfunktion
View3D ▶ Modell skalieren... aktiviert (siehe
IndraWorks" auf Seite
69).
Electric Drives
| Bosch Rexroth AG
and Controls
Komponenten der Simulation
wird
im
Hauptmenü
über
Kap. 6.2.1
25/261
den
Menüpunkt
"3D-Modelle in
