Komponenten der Simulation
and Controls

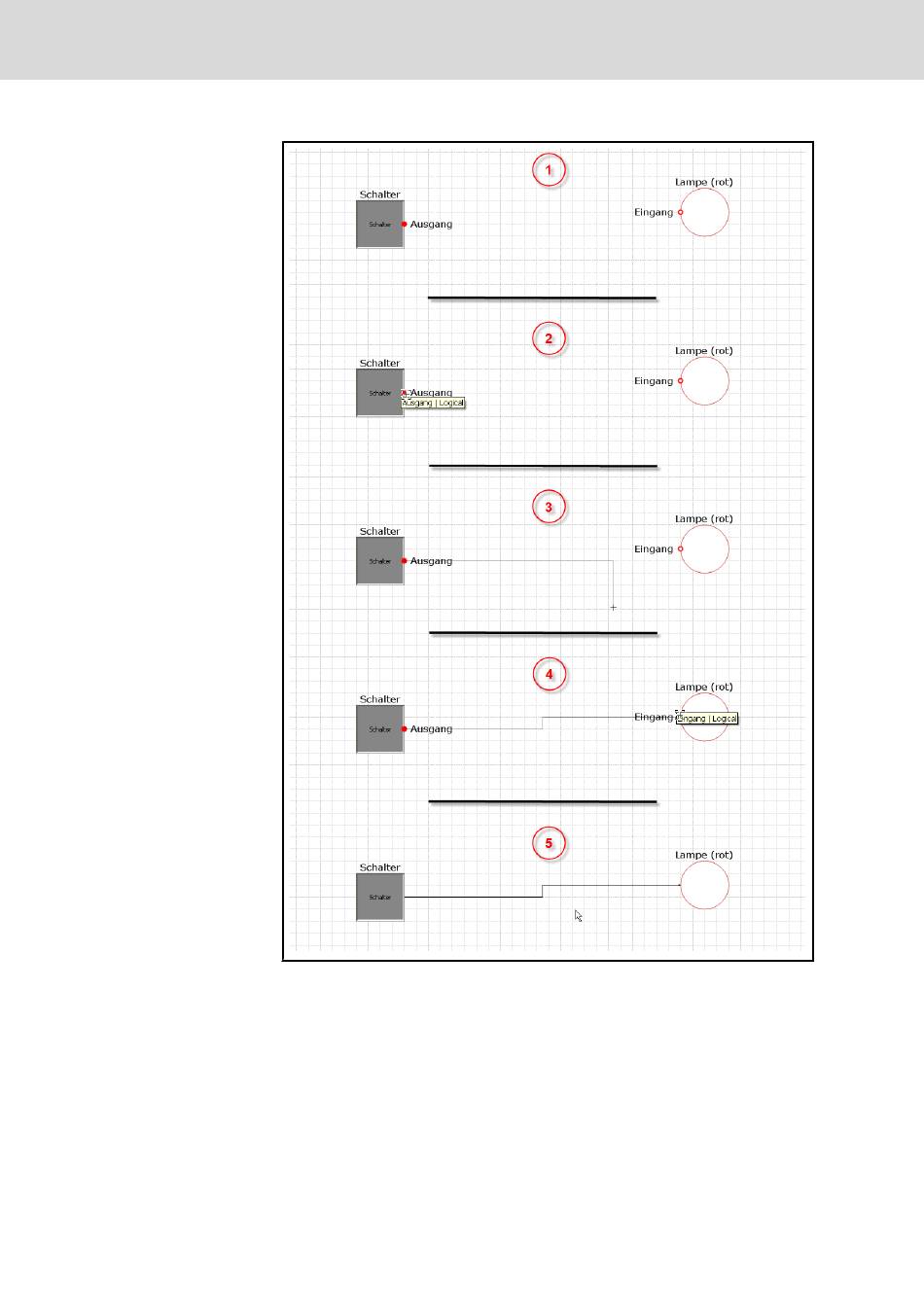

Abb.5-17:
Erstellung einer Verbindung
Verbindungsnetz
Ein Verbindungsnetz kann erstellt werde, indem die Eingänge mehrerer Bau‐
teile mit einem Ausgang verbunden werden:
1. Eine Verbindung zwischen zwei Bauteilen erstellen.
2. Eine Verbindungslinie vom Eingang eines dritten Bauteils auf die beste‐
hende Verbindungslinie ziehen und die Maus loslassen.
3. Handelt es sich um eine mögliche Verbindung, wird die bestehende Ver‐
bindung mit einem Verbindungspunkt unterbrochen und ein Verbindungs‐
netz erstellt.
