Anwendungsbeschreibung | Rexroth IndraWorks
Electric Drives
| Bosch Rexroth AG
161/261
and Controls
Anlage
Anmerkungen
N.A.
Skalierung
Zugehörigkeit
Analog
Kurzbeschreibung
Skalierung eines Eingangssignals auf einen parametrierbaren Wertebereich.

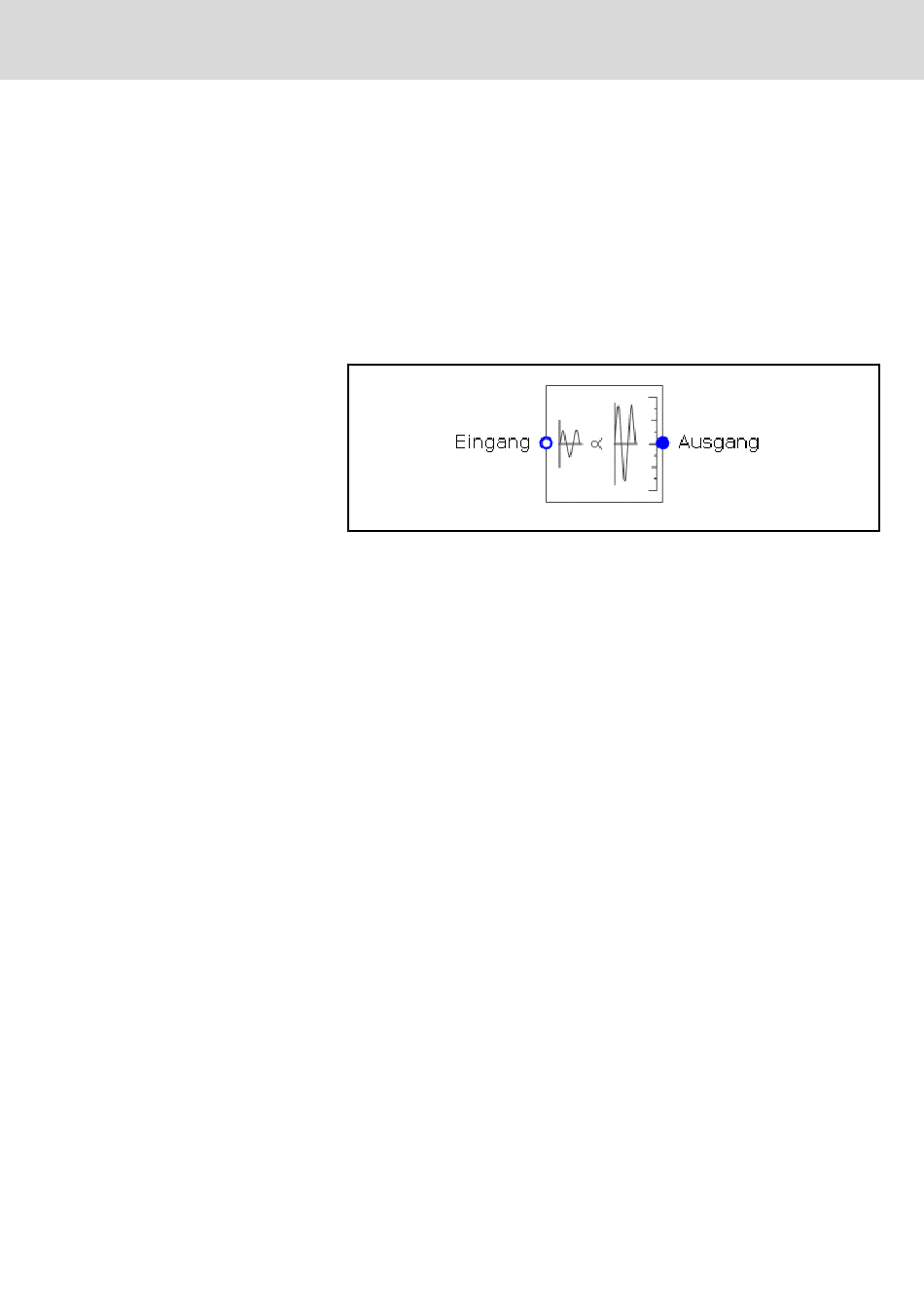

Symbol
Abb.8-100:
Symbol Skalierung
Beschreibung
Der Block Skalierung verarbeitet ein analoges Eingangssignal, dessen gültiger
Wertebereich mit den Parametern "Minimale"- und "Maximale Grenze des Ein‐
gangs", sowie dem Parameter "Offset" angegeben wird.
Dabei bezeichnet "Offset" den Gleichanteil des Signals und "Minimale"- und
"Maximale Grenze des Eingangs" die Höhe der Amplituden des Wechselan‐
teils.
Der Wertebereich des Ausgabesignals wird mit den Parametern "Minimale"-
und "Maximale Grenze des Ausgangs" angegeben, wobei der Gleichanteil des
Ausgangssignals mit dem Gleichanteil des Eingangssignals übereinstimmt.
Das skalierte Signal wird am analogen Ausgang des Blocks ausgegeben.
