88/261
Bosch Rexroth AG | Electric Drives
Bedienung in IndraWorks
VAM 40 spezifische Konfigurationsseiten
Beschriftung der Tasten
Funktion der Tasten
Zuweisung der SPS-Variablen
and Controls

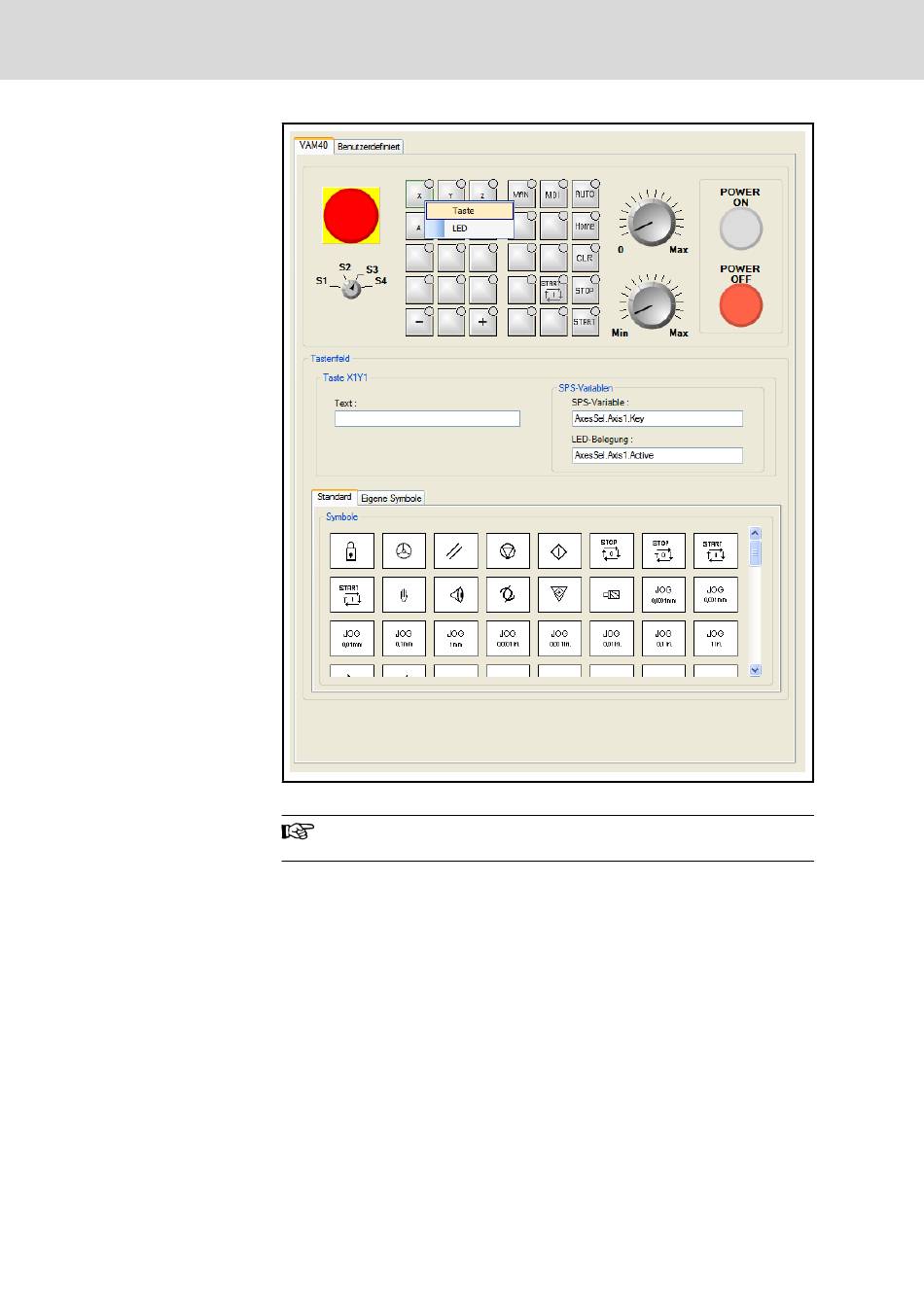

Abb.6-16:
Konfigurationsseite der Tastenfelder
Der LEDs und den Tasten können nur BOOL-Variablen zugeordnet
werden.
Konfiguration des Schnell-Stop-Moduls
Die Konfigurationsseite des Schnell-Stop-Moduls wird durch Anwahl des
Schnell-Stop-Moduls im Abbild des virtuellen VAM 40 erreicht.
Im Textfeld der "Taste (Oben)" und "Taste (Unten)" kann jeweils die neue Be‐
schriftung eingegeben werden. Es wird nicht auf Zeilenumbruch und Zeichen‐
länge geachtet. Die Beschriftung im Abbild des VAM 40 wird sofort angezeigt.
Da die Tasten beim realen VAM 40 per Hardware verdrahtet werden und die
Schalter mit Öffner- und Schließerkontakt ausgestattet sind, müssen diese
Einstellungen hier ausgewählt werden. Dies geschieht durch Setzen der Funk‐
tion "Öffner" oder "Schließer".
Auch bei dem Schnell-Stop-Modul gibt es zwei Möglichkeiten, die SPS-Vari‐
ablen den Tasten und der LED zuzuordnen.
Rexroth IndraWorks | Anwendungsbeschreibung
