Anwendungsbeschreibung | Rexroth IndraWorks
Symbol

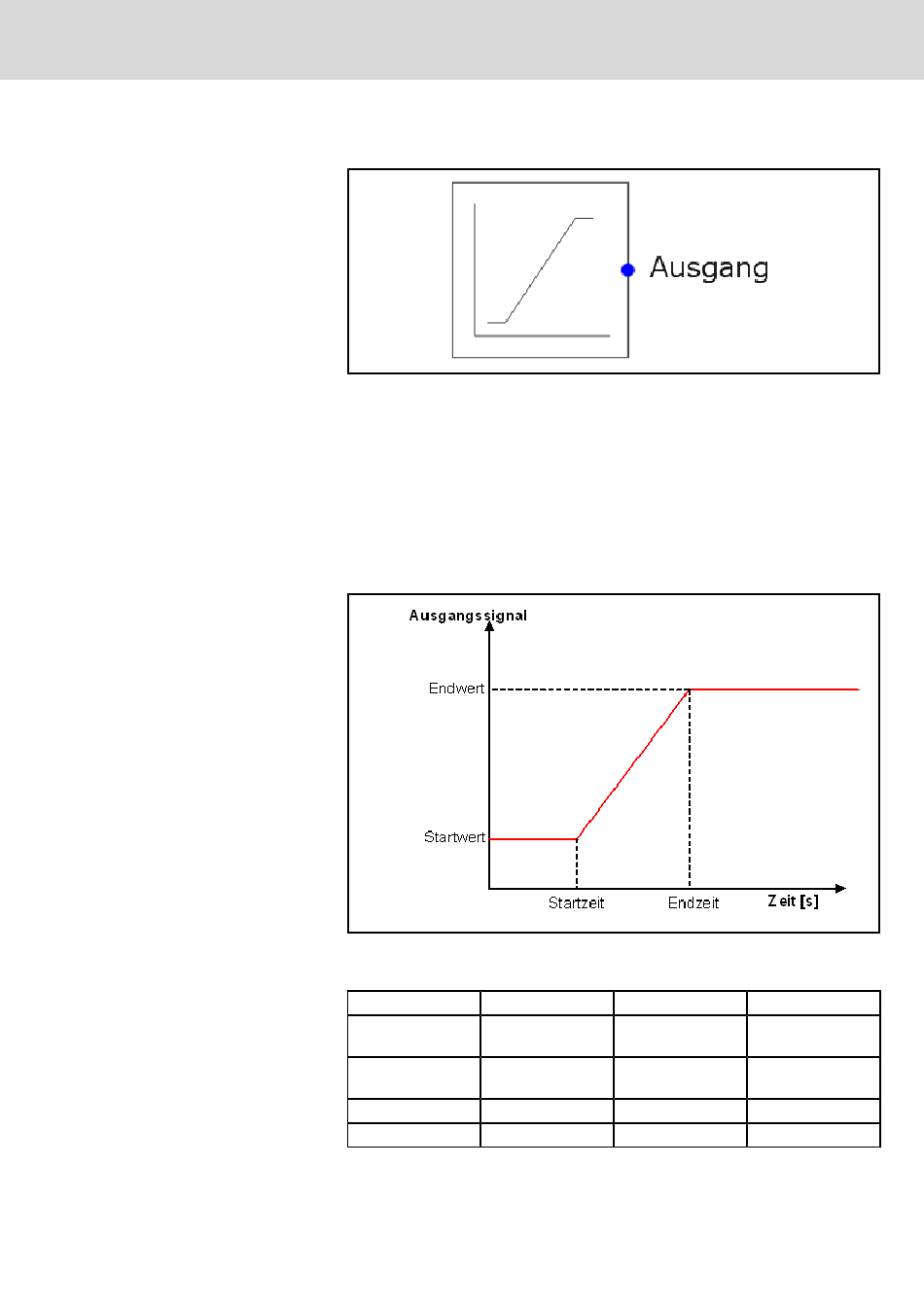

Abb.8-77:
Symbol Rampenfunktion
Beschreibung
Der Block Rampenfunktion erzeugt ein analoges, linear ansteigendes oder ab‐
fallendes Rampensignal.
Die Parameter "Startzeit" und "Endzeit" definieren dabei den Start- und End‐
zeitpunkt der Rampe, die Parameter "Startwert" und "Endwert" den Wertebe‐
reich der Rampe.
Für eine ansteigende Rampe ist der Anfangswert kleiner dem Endwert zu wäh‐
len. Für eine abfallende Rampe ist der Anfangswert größer dem Endwert zu
wählen.
Abb.8-78:
Rampenfunktion
Parameter
Name
Beschreibung
Rampenstartzeit‐
Startzeit
punkt
Rampenendzeit‐
Endzeit
punkt
Startwert
Rampenstartwert
Endwert
Rampenendwert
Abb.8-79:
Parameter des Bauteils
Electric Drives
| Bosch Rexroth AG
and Controls
Einheit
s
s
-
-
153/261
Anlage
Typ
Analog
Analog
Analog
Analog
