Anwendungsbeschreibung | Rexroth IndraWorks
6.5.5
Projektieren der SPS
Allgemeines
Kurzbeschreibung
Durch das Neuanlegen des Benutzer-FEPROM-Filesystems wird
das Benutzer-FEPROM neu erzeugt. Damit gehen alle Daten auf
dem alten Filesystem verloren. Das Root-Filesystem bleibt erhal‐
ten. Die permanenten CPL-Variablen werden gelöscht.
1.
IndraWorks beenden.
2.
Emulation im DOS-Fenster mit "14" beenden.
3.
Das Benutzer-FEPROM-Filesystem löschen; d. h., die Datei "...\Program‐
me\Rexroth\IndraWorks\mtx\emu\t3usrfep.pxf" löschen.
4.
Emulation neu starten.
5.
IndraWorks neu starten.
Beschreibung
Zunächst müssen die Kommunikationseinstellungen des SPS-Projekts geän‐
dert werden, wenn das IndraWorks-SPS-Projekt aus einer realen Steuerung
stammt oder IndraWorks vorher in einem von der aktiven Version abweichen‐
den Verzeichnis installiert war. Anschließend kann das SPS-Projekt aktiviert
werden.
Handlungsanweisung: SPS-Projekt wiederherstellen
Diese Handlungsanweisung beschreibt die Schritte zur Inbetriebnahme eines
SPS-Projekts, das bereits auf einer realen Steuerung lief.
IW-Engineering / Logic: SPS-Projekt wiederherstellen
●
Den Knoten "IndraMotion MTX P90\Logic" fokussieren und mit der rech‐
ten Maustaste den "Eigenschaften"-Dialog starten.
●
Im "Eigenschaften"-Dialog die Registerkarte "Kommunikationseinstellun‐
gen" anwählen.

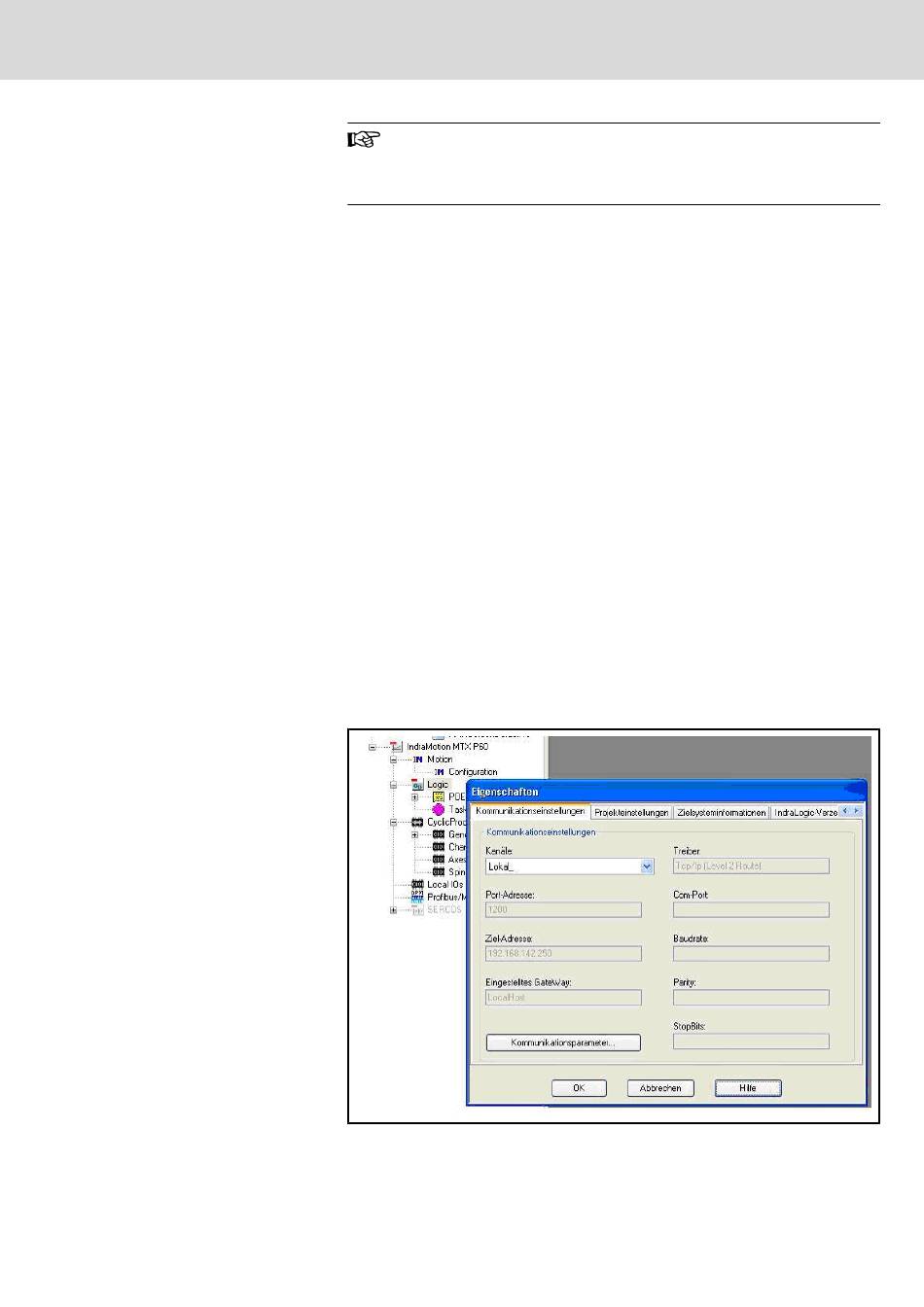

Abb.6-35:
Kommunikationsparameter der SPS
Electric Drives
| Bosch Rexroth AG
and Controls
Bedienung in IndraWorks
113/261
