Beschriften des Schlüsselschalters
Zuweisen der SPS-Variablen
Beschriftung der Overrides
Der Notaus kann nur mit BOOL-Variablen kommunizieren!
Konfiguration des Schlüsselschalters
Durch Fokussieren des Schlüsselschalters im Abbild des virtuellen Bedienfelds
öffnet sich seine Konfigurationsseite. Die Beschriftung der Schalterstellungen
wird in den einzelnen Textfeldern vorgenommen. Die Zeichenanzahl der Texte
ist unbegrenzt und die neue Beschriftung wird sofort im Abbild des Bedienfelds
sichtbar.
SPS-Variablen können auf zwei Möglichkeiten zugewiesen werden:
1.
Die SPS-Variable aus dem Prozessvariablenbaum auswählen und per
Drag&Drop auf das Abbild des Schlüsselschalters ziehen. Anschließend
öffnet sich ein Kontextmenü, in dem durch Anwählen bestimmt wird, wel‐
che Schalterstellung mit der Variable später kommunizieren soll. Die
Zuordnung der Positionen 1 - 4 geht von links nach rechts.
2.
Eintragung der SPS-Variable im jeweilen Textfeld. Die Aufschaltung der
Konfigurationsseite des Schlüsselschalters wird durch Fokussieren des
Schlüsselschalters im Abbild des Bedienfelds erreicht.

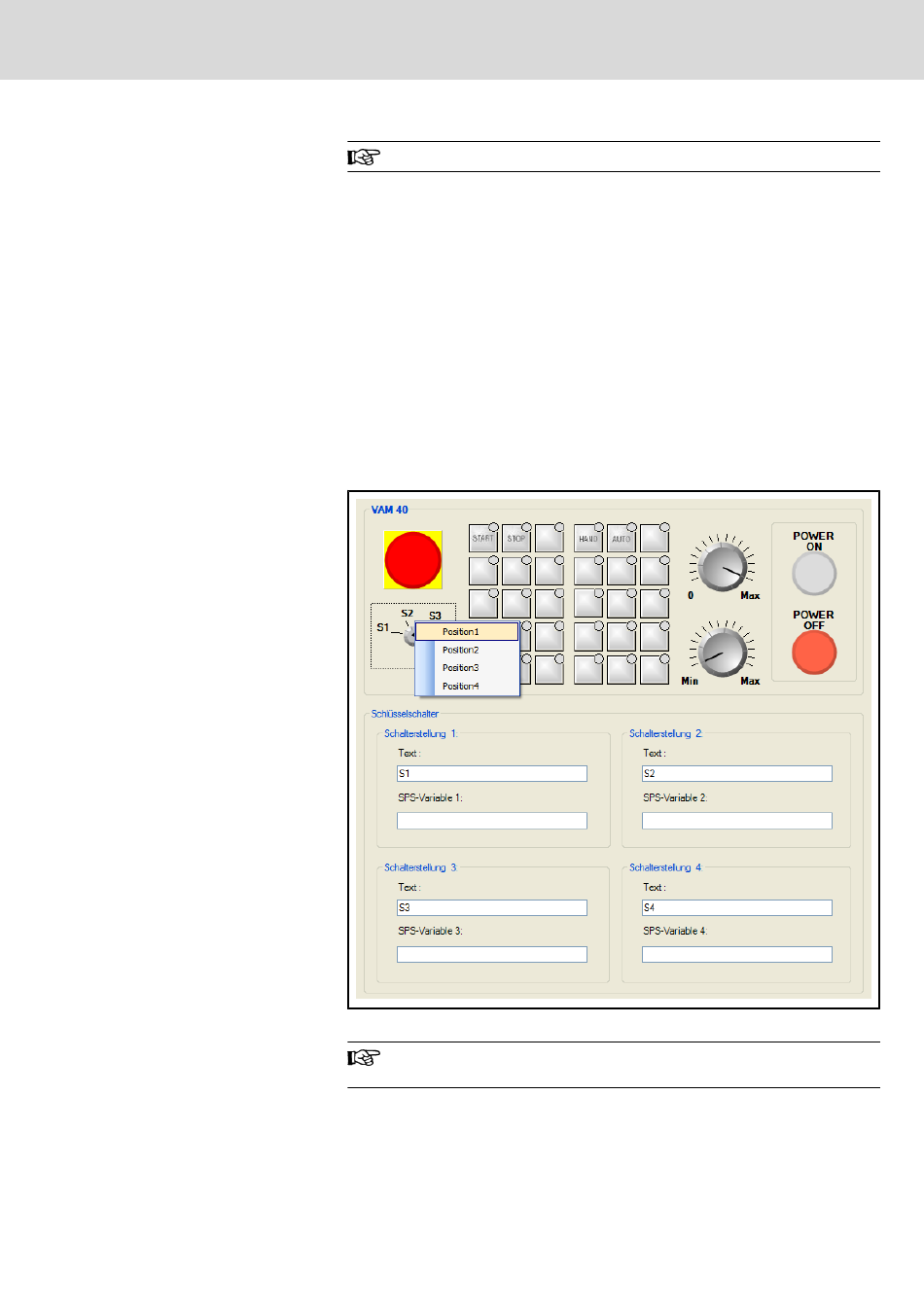

Abb.6-14:
Konfigurationsseite des Schlüsselschalters
Dem Schlüsselschalter können nur BOOL-Variablen zugeordnet
werden.
Konfiguration der Overrides
Durch Fokussieren eines der Overrides im Abbild eines virtuellen Bedienfelds
öffnet sich die Konfigurationsseite. Die Beschriftung der Overrides wird in den
