Bedienung in IndraWorks
and Controls
Es werden folgende Formate unterstützt:
●
*.wrl (3D-Modelle im Format VRML97)
●
*.d3d (Internes Format von View3D)
●
*.v3d (Exportformat von View3D)
Handlungsanweisung: 3D-Modell über den Projektexplorer hinzufügen
Hier wird das Hinzufügen eines 3D-Modells in das IndraWorks-Projekt über den
Projektexplorer beschrieben.
IW-Engineering / Simulation: 3D-Modell über den Projektexplorer hinzufügen
●
Im Projektexplorer am Knoten 3D-Visualisierung (bzw. am Projektkno‐
ten, falls der Knoten 3D-Visualisierung noch nicht existiert) das Kontext‐
menü Hinzufügen ▶ Neues Element hinzufügen ... auswählen.
●
Im
Dialog
Neues
Simulation ▶ 3D-Modelle die Vorlage Neues 3D Modell auswählen und
Taste <Öffnen> drücken.

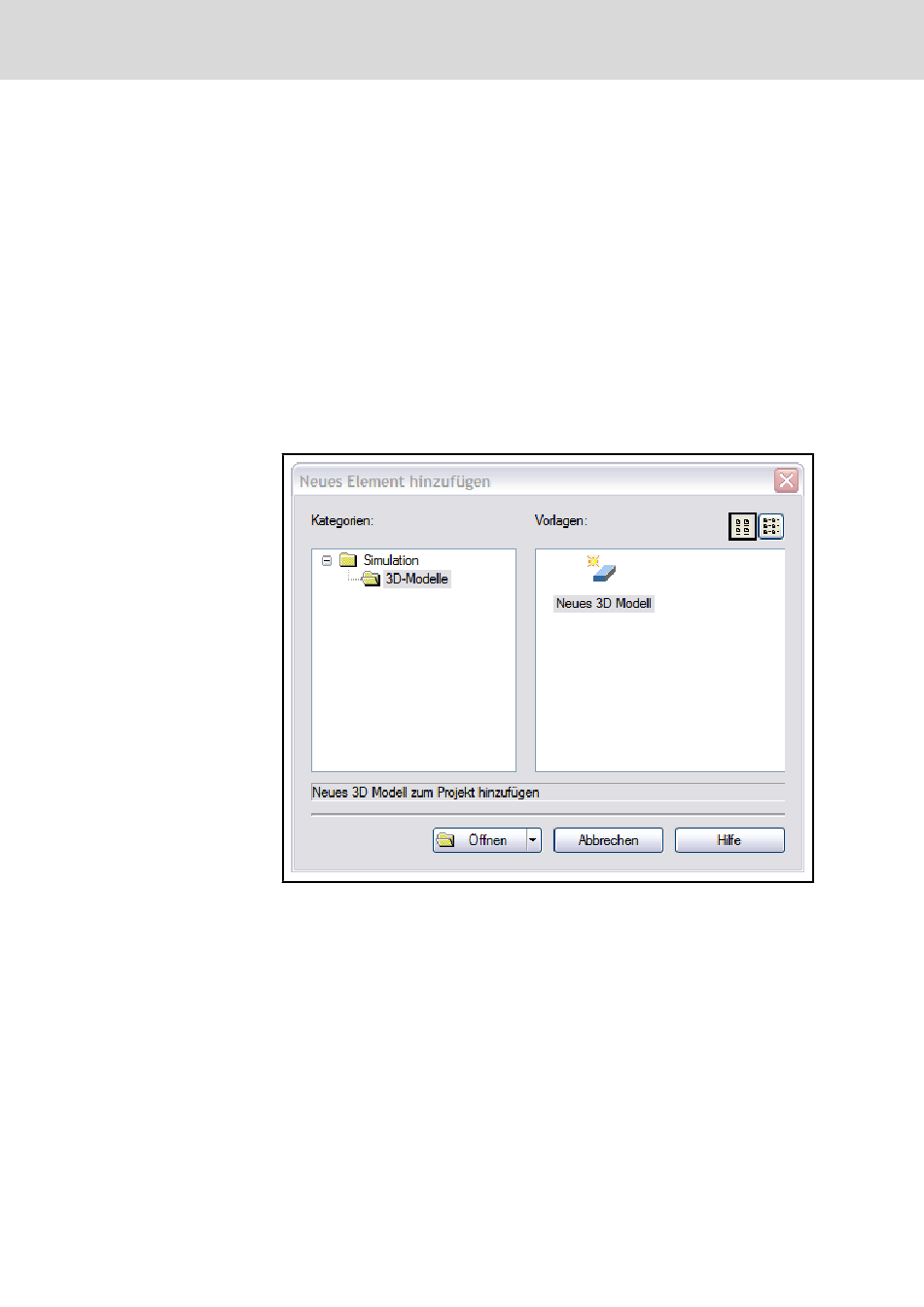

Abb.6-1:
Neues Element hinzufügen
●
Im folgenden Dialog den Namen für das View3D-Modell eingeben und
eine Importdatei für die 3D-Szene auswählen.
Mit der Taste <...> wird ein Dateiauswahldialog geöffnet, in dem das 3D-
Modell ausgewählt werden kann.
Rexroth IndraWorks | Anwendungsbeschreibung
Element
hinzufügen
unter
der
Kategorie
