Vue De L'arrière - 3M Attest Mini Auto-reader 490M Benutzerhandbuch

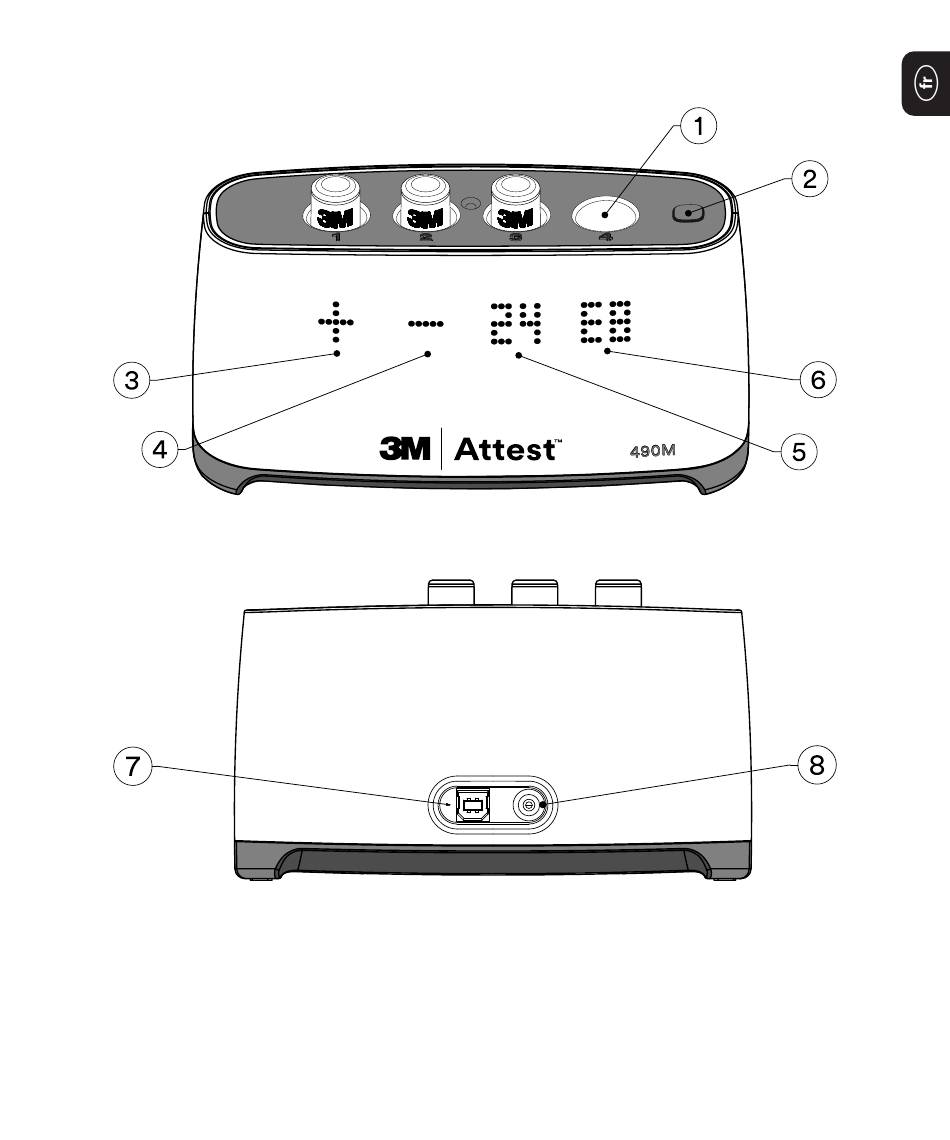

MODE D'EMPLOI – Puits, boutons, affichage et connexions
PUITS
1� Puits d'incubation – Le mini-lecteur Auto-reader 3M™ Attest™ 490M compte
quatre puits d'incubation�
Bouton
2� Bouton tactile (arrêt de l'alarme)
Affichage
3� Exemple de résultat d'IB positif ( + ) pour le puits n° 1
4� Exemple de résultat d'IB négatif ( - ) pour le puits n° 2
5� Exemple de durée d'incubation restante pour le puits n° 3
6� Exemple de code d'erreur pour le puits n° 4
Vue de l'arrière
7� Port USB – Branchez l'extrémité B du câble USB fourni ici pour utiliser
3M™ Attest™ Connect
8� Fiche d'alimentation – Branchez l'adaptateur d'alimentation c�a� ici
