3M Attest Mini Auto-reader 490M Benutzerhandbuch Seite 152

INSTRUÇÕES DE USO — Poços, botões, tela e conexões

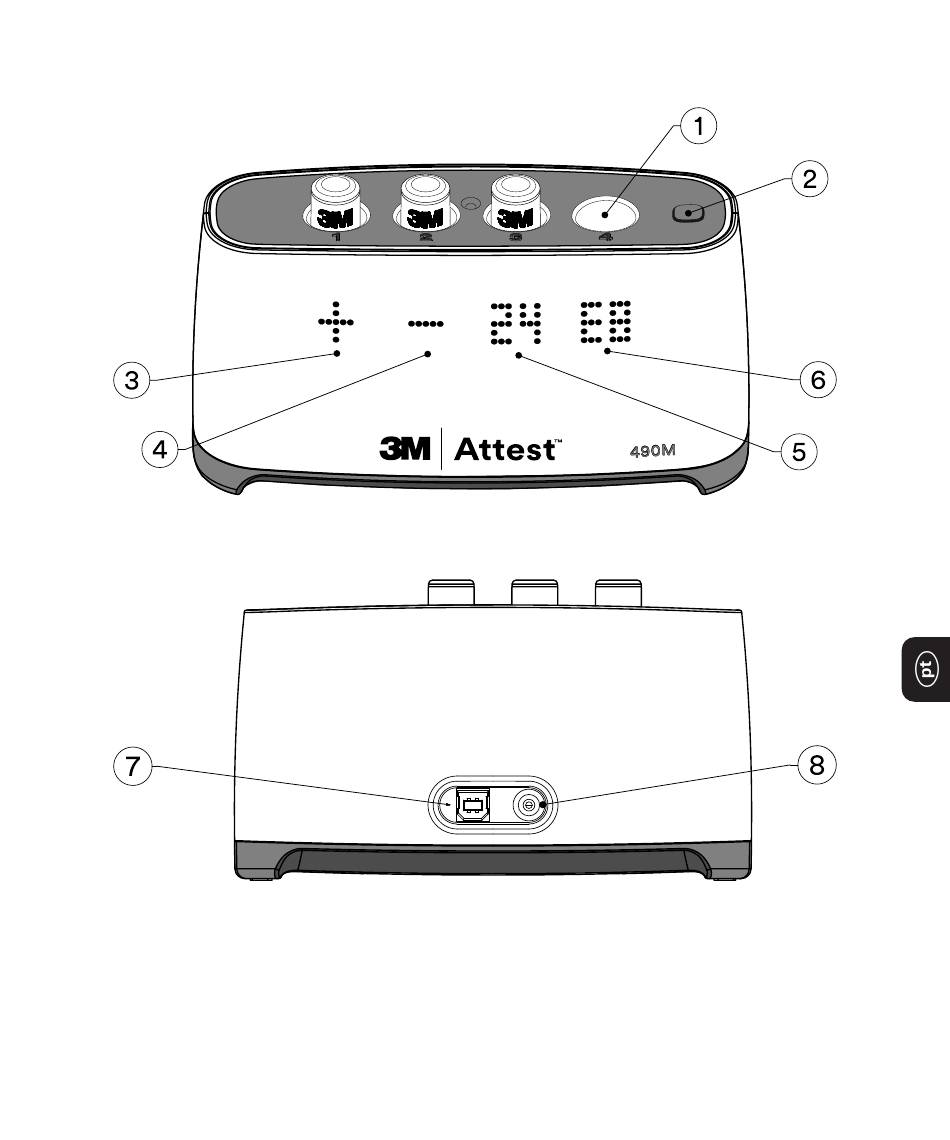

POÇOS
1� Poços da incubadora – a Mini-incubadora/leitora 490M 3M™ Attest™ tem
quatro poços de incubação�
Botão
2� Botão de pressão (Alarme DESLIGADO)
Tela
3� Exemplo de resultado positivo (+) do IB para o poço nº 1
4� Exemplo de resultado negativo (-) do IB para o poço nº 2
5� Exemplo de tempo de incubação restante para o poço nº 3
6� Exemplo de código de erro para o poço nº 4
Vista posterior
7� Porta para cabo USB – conecte a extremidade "B" do cabo USB fornecido aqui
para usar o 3M™ Attest™ Connect
8� Receptáculo de alimentação – conecte o adaptador CA de alimentação aqui
151
