ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: лунки, кнопки, дисплей и соединения

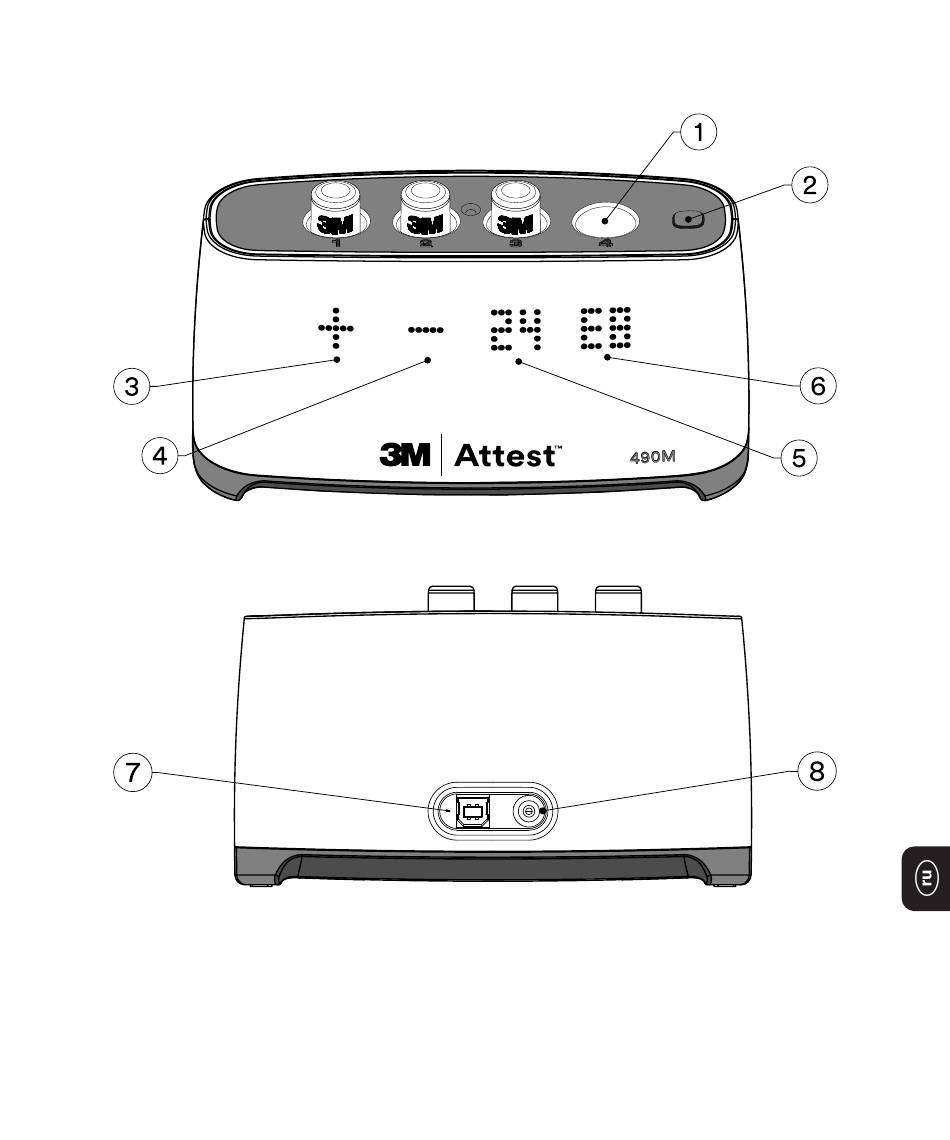

ЛУНКИ
Лунки для инкубации: в карманном автоматическом считывателе 3M™ Attest™ Mini
1�
Auto-reader 490M предусмотрены четыре инкубационные лунки�
Кнопка
2� Сенсорная кнопка (Alarm OFF (Сигнал тревоги ВЫКЛ�))�
Дисплей
3� Пример положительного (+) результата БИ для лунки № 1�
4� Пример отрицательного (–) результата БИ для лунки № 2�
5� Пример оставшегося времени инкубации в минутах для лунки № 3�
6� Пример кода ошибки для лунки № 4�
Вид сзади
7� Порт USB-кабеля: сюда подключается конец B USB-кабеля, входящего в комплект
поставки, для работы с приложением 3M™ Attest™ Connect�
8� Разъем питания: сюда подключается адаптер переменного тока источника питания�
