3M Attest Mini Auto-reader 490M Benutzerhandbuch Seite 116

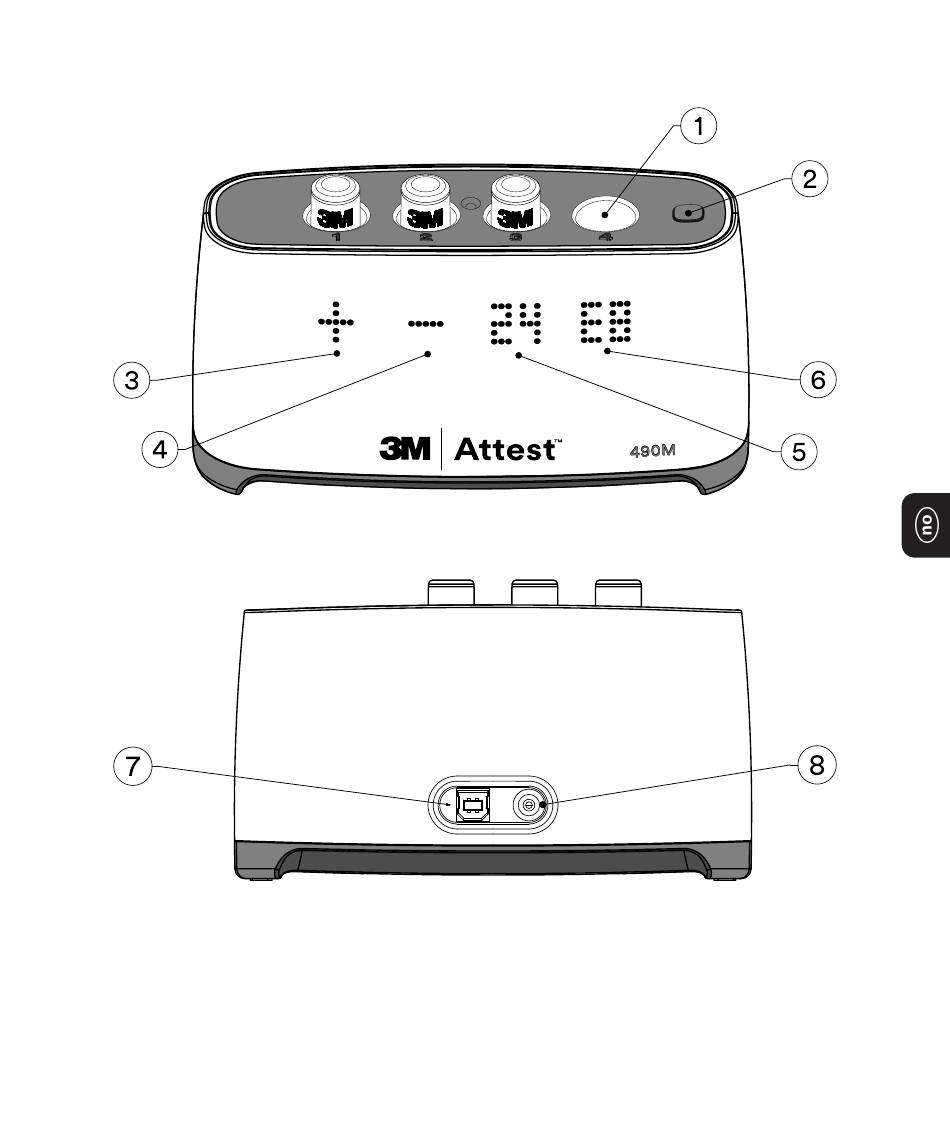

BRUKSANVISNING – Brønner, knapp, display og tilkoblinger
BRØNNER
1� Inkubasjonsbrønner – 3M™ Attest™ Mini-Auto-reader 490M har
fire inkubasjonsbrønner�
Knapp
2� Berøringsknapp (alarm AV)
Display
3� Eksempel på positivt ( + ) BI-resultat for brønn nr� 1
4� Eksempel på negativt ( - ) BI-resultat for brønn nr� 2
5� Eksempel på resterende inkubasjonstid for brønn nr� 3
6� Eksempel på feilkode for brønn nr� 4
Baksiden
7� USB-kabelport – koble til "B"-enden av den medfølgende USB-kabelen her for å
bruke 3M™ Attest™ Connect
8� Stikkontakt – koble til AC-adapteren for strømforsyningen her
115
