KULLANIM TALİMATLARI – Kuyucuklar, Düğmeler, Ekran ve Bağlantılar

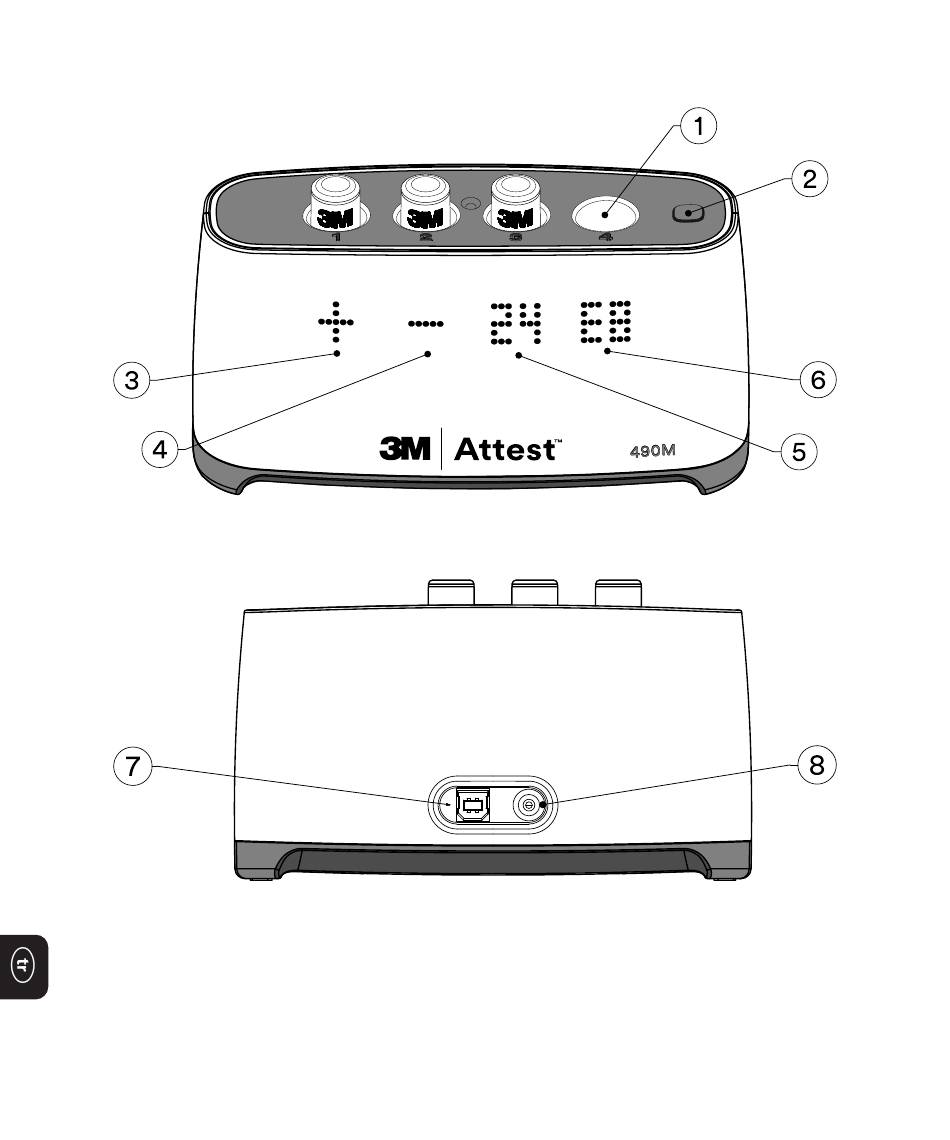

KUYUCUKLAR
1� İnkübasyon kuyucukları – 3M™ Attest™ Mini Otomatik Okuyucu 490M'de dört
adet inkübasyon kuyucuğu bulunur�
Düğme
2� Dokunmatik düğme (Alarm KAPALI)
Ekran
3� Kuyucuk 1 için Pozitif (+) Bİ sonucu örneği
4� Kuyucuk 2 için Negatif (-) Bİ sonucu örneği
5� Kuyucuk 3 için kalan inkübasyon süresi örneği
6� Kuyucuk 4 için hata kodu örneği
236
Arkadan Görünüm
7� USB kablo yuvası – 3M™ Attest™ Connect yazılımını kullanmak için verilen USB
kablosunun "B" ucunu buraya bağlayın
8� Güç yuvası – Güç kaynağının AC adaptörünü buraya bağlayın
