Vista Traseira - 3M Attest Mini Auto-reader 490M Benutzerhandbuch

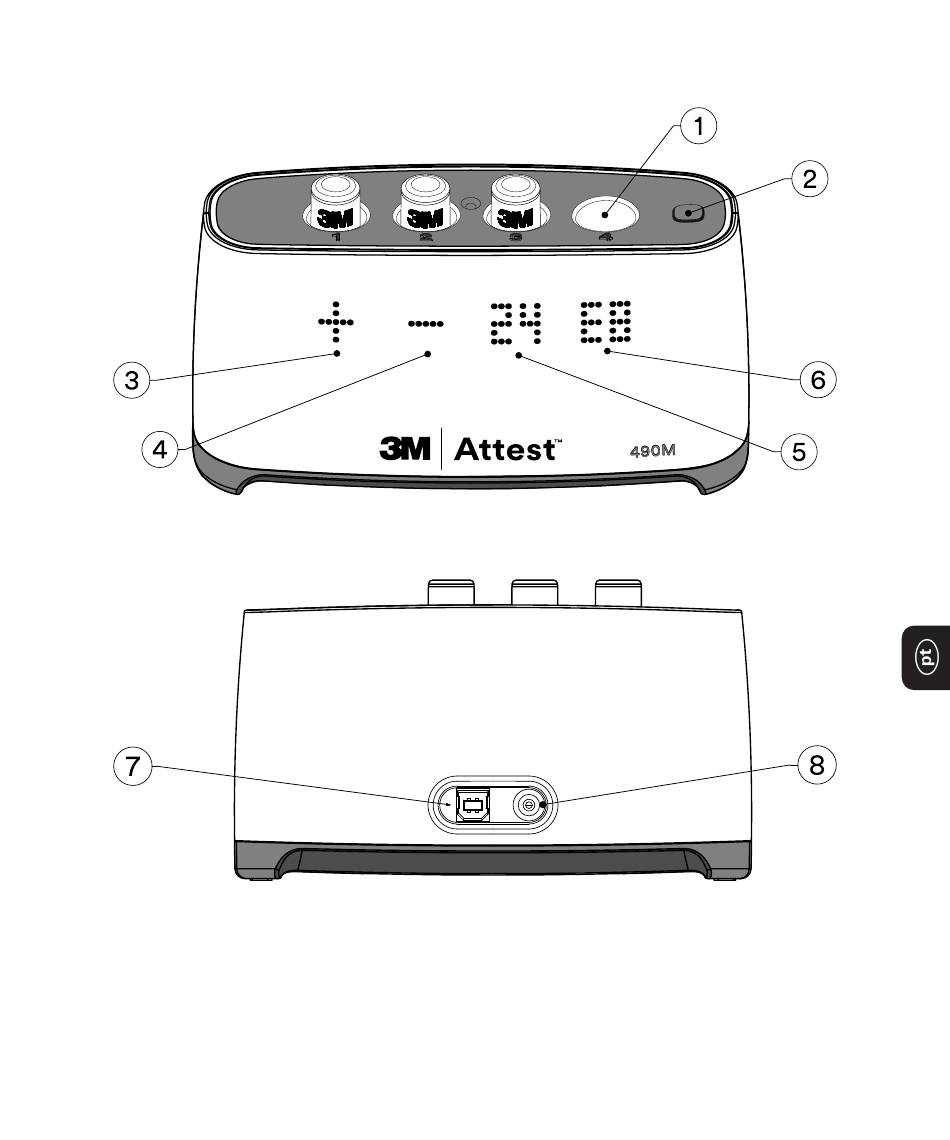

INSTRUÇÕES DE UTILIZAÇÃO – Poços, botão, ecrã e ligações
POÇOS
1� Poços de incubação – O Mini-Leitor Automático 490M 3M™ Attest™ possui
quatro poços de incubação�
Botão
2� Botão de pressão (Desativação do alarme)
Ecrã
3� Exemplo de resultado de IB positivo (+) para o poço n�º 1
4� Exemplo de resultado de IB negativo (-) para o poço n�º 2
5� Exemplo do tempo de incubação restante para o poço n�º 3
6� Exemplo de código de erro para o poço n�º 4

Vista traseira

7� Porta do cabo USB – ligue a extremidade "B" do cabo USB fornecido aqui para
utilizar a aplicação 3M™ Attest™ Connect
8� Ficha de alimentação – ligue o adaptador da corrente CA aqui
139
