Achteraanzicht - 3M Attest Mini Auto-reader 490M Benutzerhandbuch

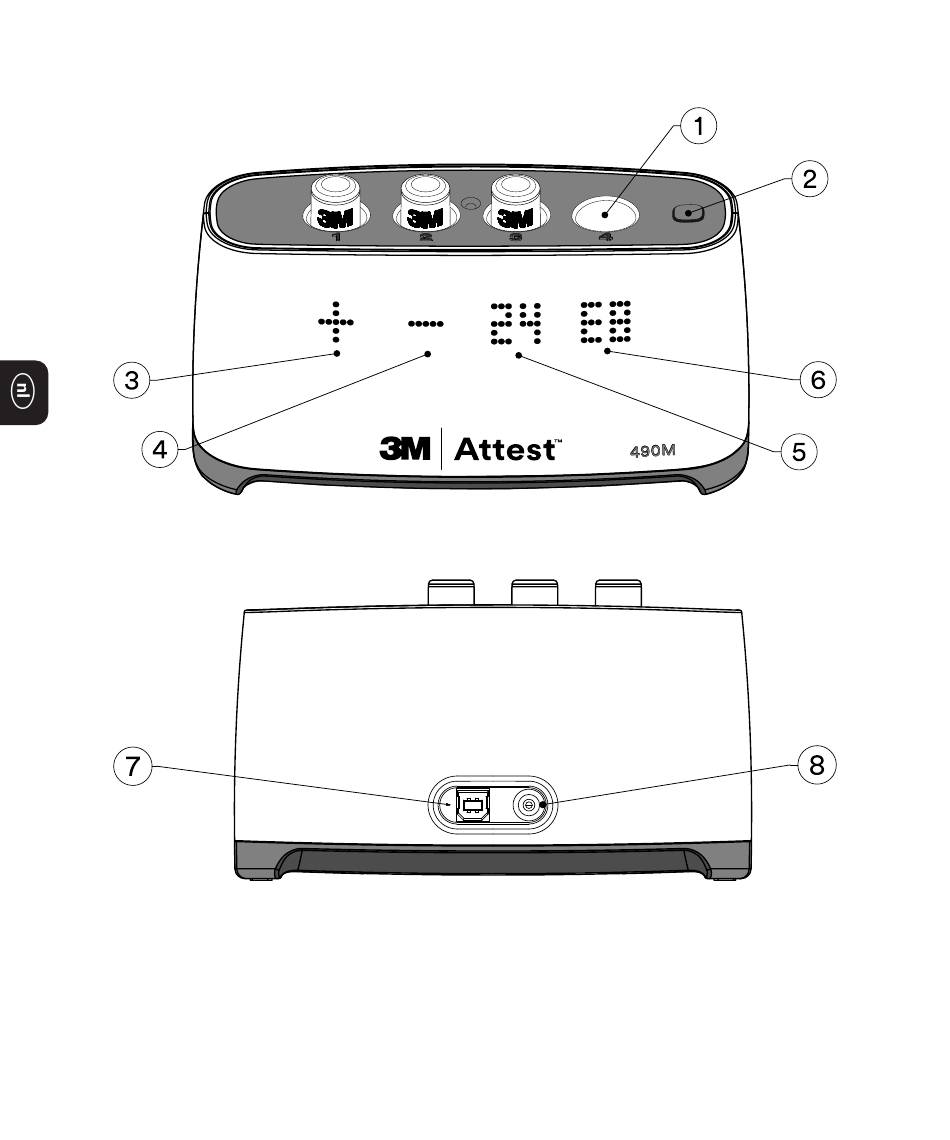

INSTRUCTIES VOOR GEBRUIK – Kokers, knoppen, scherm en aansluitingen
KOKERS
1� Incubatiekokers – de 3M™ Attest™ mini-auto-aflezer 490M heeft
vier incubatiekokers�
Knop
2� Aanraakknop (alarm UIT)
Scherm
3� Voorbeeld van positief (+) BI-resultaat voor koker 1
4� Voorbeeld van negatief (-) BI-resultaat voor koker 2
5� Voorbeeld van resterende incubatietijd voor koker 3
6� Voorbeeld van foutcode voor koker 4
78

Achteraanzicht

7� USB-kabelpoort – sluit het B-uiteinde van de meegeleverde USB-kabel hier aan
om 3M™ Attest™ Connect te gebruiken
8� Stroomconnector – sluit de wisselstroomadapter van de voedingseenheid
hier aan
