3M Attest Mini Auto-reader 490M Benutzerhandbuch Seite 67

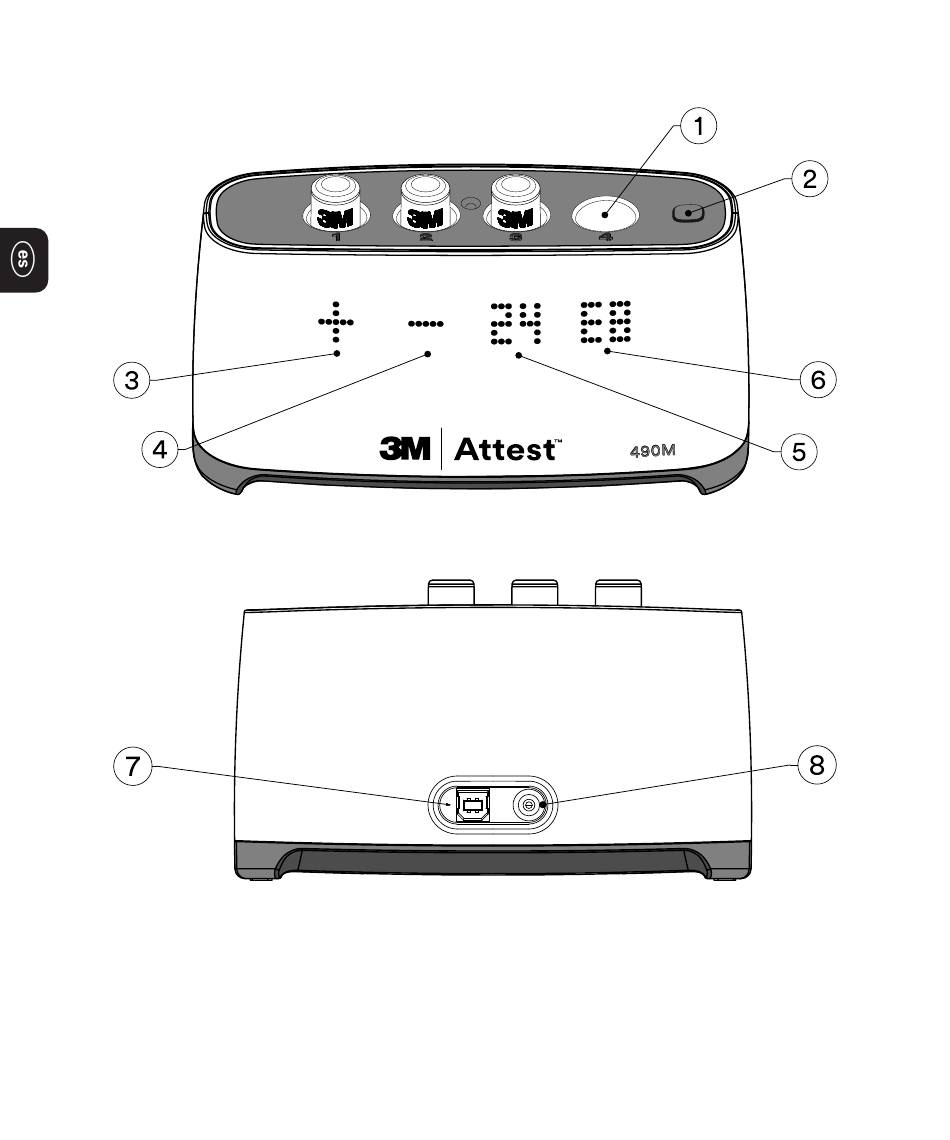

INSTRUCCIONES DE USO: contenedores, botones, pantalla y conexiones
CONTENEDORES
1� Contenedores de incubación: el Minilector automático 490M 3M™ Attest™
cuenta con cuatro contenedores de incubación�
Botón
2� Botón táctil (la alarma se apaga)
Pantalla
3� Ejemplo de resultado positivo (+) del BI para el contenedor n�º 1
4� Ejemplo de resultado negativo (-) del BI para el contenedor n�º 2
5� Ejemplo de tiempo de incubación restante, para el contenedor n�º 3
6� Ejemplo de código de error para el contenedor n�º 4
66
Vista posterior
7� Puerto de cable USB: conecte el extremo "B" del cable USB proporcionado aquí
para utilizar el 3M™ Attest™ Connect
8� Tomacorriente: conecte aquí el adaptador de suministro de energía AC
