Sytronix SvP 7020 IMC Drehzahlvariable Pumpenantriebe
5
Einleitung und Grundlagen IMC
5.1
Applikationstyp
5.2
Systemvoraussetzungen/-komponenten
Hardware
Die IMC-Software-/Parameterdatei ist Teil der Produktfamilie SvP 7020 und
speziell für Anwendungen im Bereich Spritzgießen und Blasformen mit p/Q-
Regelungsfunktion ausgelegt.

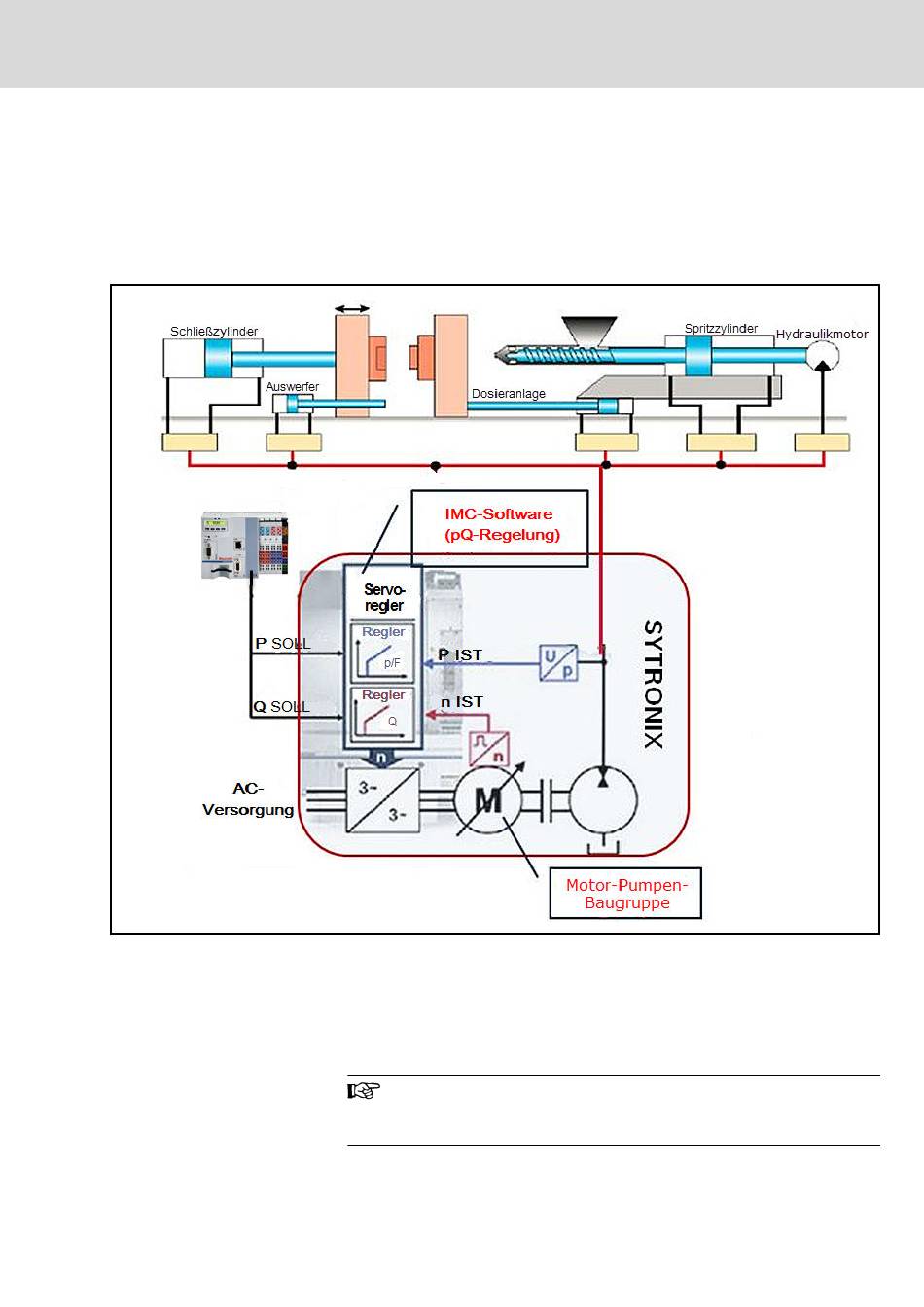

Abb. 5-1:
Blockschaltbild p/Q-Regelung (IMC)
Sytronix-Einheit (Motor-Pumpe-Baugruppe), Hydraulikzylinder, Leistungsteil
(HCS01/HCS02/HCS03/HMS01/HMS02),
CSB02.1), Drucksensor für die Druckregelung.
●
Die Drehrichtung zur Druckerhöhung ist stets positiv.
●
Druckwerte beziehen sich stets auf den Atmosphärendruck.
Dies gilt sowohl für Pumpendaten als auch Sensorwerte.
Einleitung und Grundlagen IMC
Steuerteil
RD 62311-IB/11.2019_ Ausgabe 03 Bosch Rexroth AG
21/185
(CSH02.1
