Beschleunigungsbegrenzungen

Konfiguration
P‑0‑1370
Bit 19
● Wenn P‑0‑1389[110] = 0, wird die Softstartschwelle deakti‐
viert.
● Bei einer falschen Konfiguration, wenn P‑0‑1389 [110] <
P‑0‑1389[111], aber P‑0‑1389[110] > 0, wird die ganze Be‐
grenzung deaktiviert.
● Aus Anwendungssicht dient die Begrenzung in P‑0‑1389
[111] gewöhnlich zur Kompensation von stetiger Leckage.
stelle

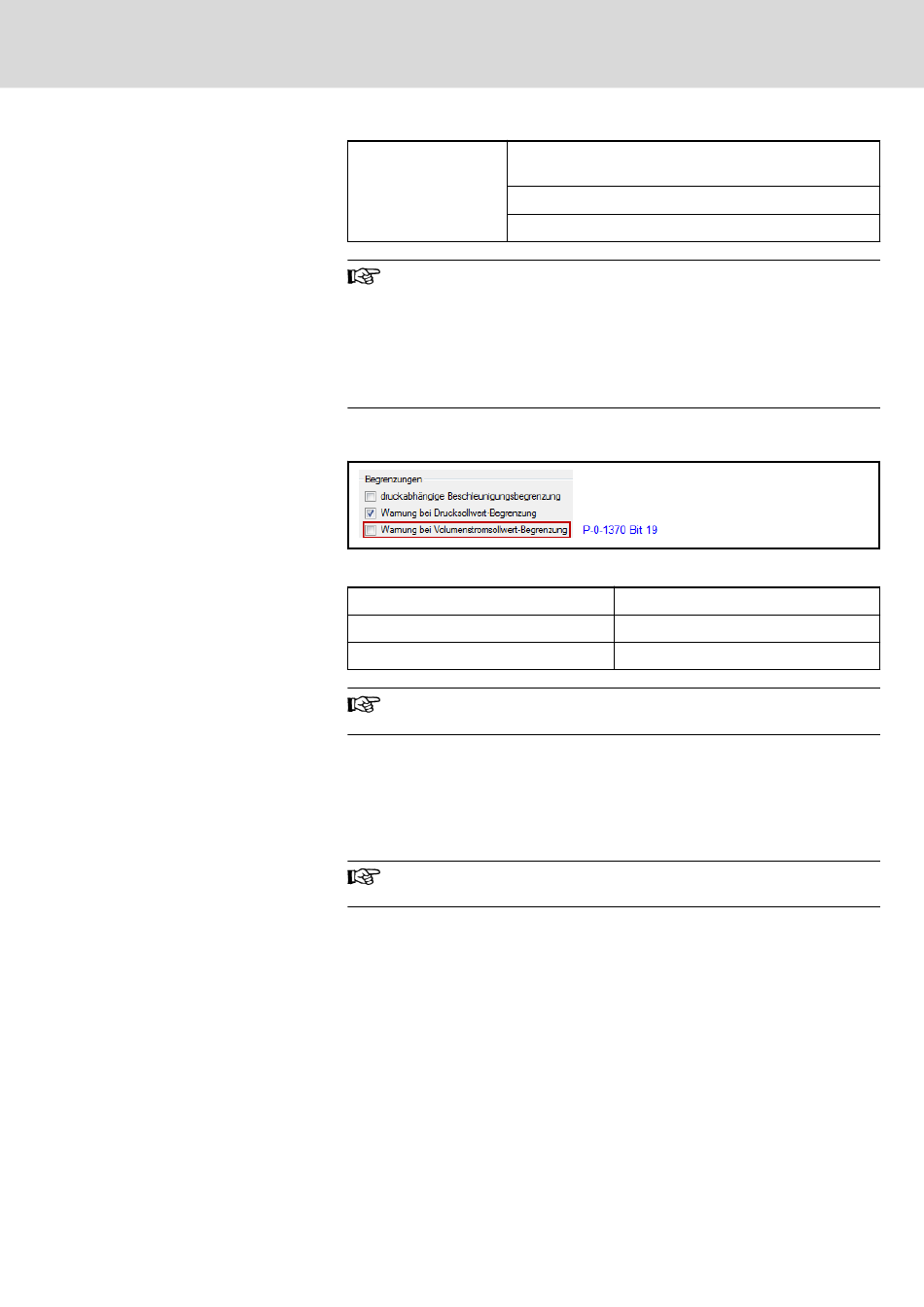

Abb. 6-99: Benutzerdefinierte Aktivierung der Überwachung der Volumenstrom‐
sollwert-Begrenzung
SPS-Warnung/-Fehler
Code (P‑0‑1300)
Text (S‑0‑0095 oder P‑0‑1387)
Siehe auch P‑0‑1415 und P‑0‑1416 zu den reservierten Mel‐
dungsbits.
Die Obergrenzen werden vorrangig durch Eingabe der Pumpendaten,
P‑0‑1389[168], definiert. Außerdem kann der Benutzer neue Begrenzungen
mit den Parametern P‑0‑1329 und P‑0‑1330 festlegen (siehe Dokumentatio‐
nen der Reglerstruktur).
● Wenn P‑0‑1389[168] = 0, wird die Primärbegrenzung deakti‐
viert.
Optional kann die Beschleunigung abhängig vom aktuellen Druck (druckab‐
hängige Beschleunigungsbegrenzung) begrenzt werden.
● Pumpendaten, max. bipolare Beschleunigung: P‑0‑1389 [168] rad/s².
● Entprellzeit zur Erzeugung der Warnung B107: P‑0‑1389[131], Standard
0 s.
● Summe der Lastträgheitsmomente bezüglich Pumpenachse, JL:
P‑0‑1389[123] gm
Warnung freischalten, wenn Sollwertbegrenzung Volu‐
menstrom aktiv ist
0: Ein (Warnungserzeugung zulässig)
1: Aus (Standard, keine Warnung)
E2012 SPS-Warnung Nr. 2
B204
Flow rate Command Value Limit Active
2 , Standard 0.
