Inbetriebnahme
Entsprechende Warnungen/Fehler
6.5.6

Drehzahlbegrenzungen

Konfiguration
Ausgang
Bosch Rexroth AG RD 62311-IB/11.2019_ Ausgabe 03
Sytronix SvP 7020 IMC Drehzahlvariable Pumpenantriebe

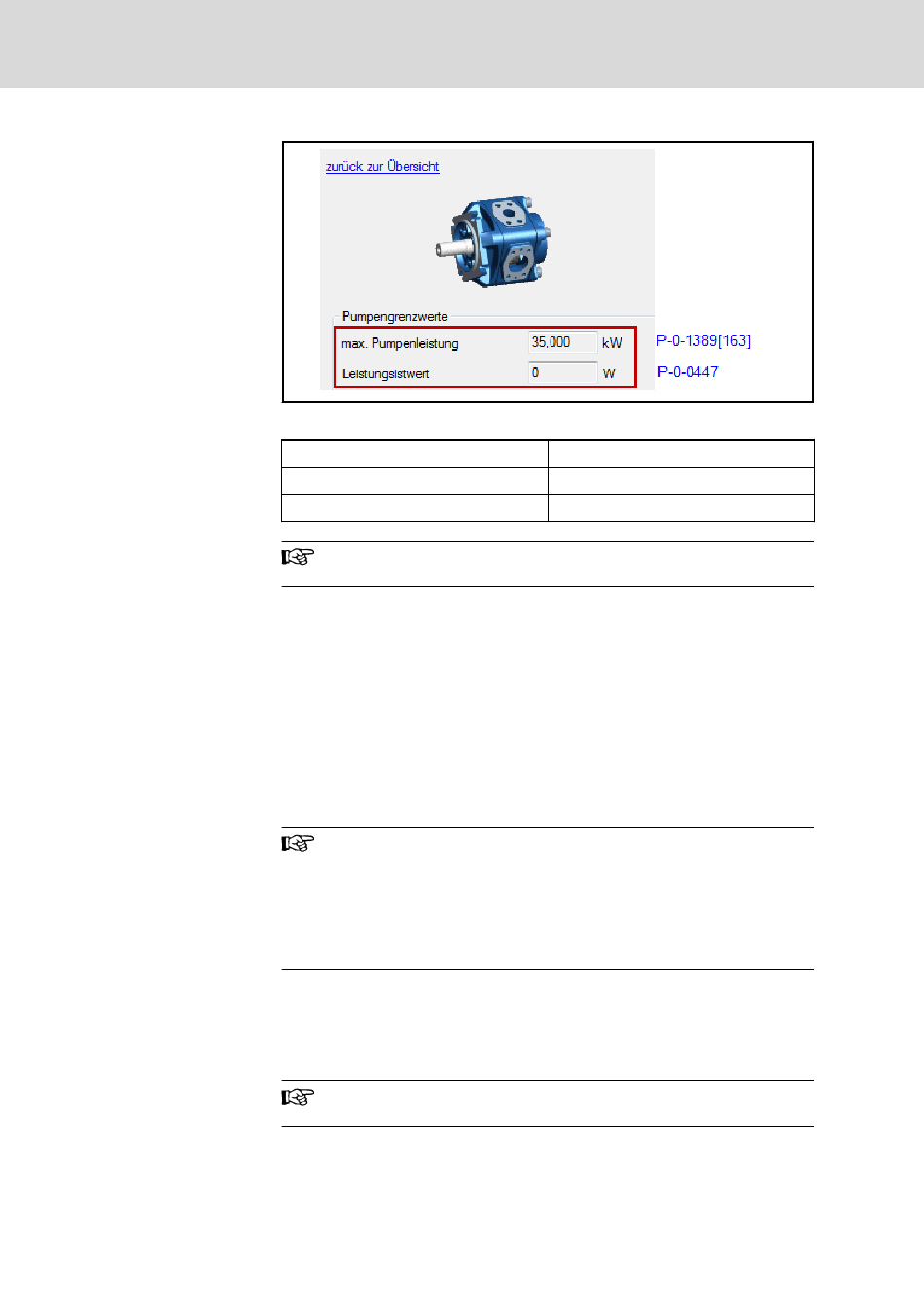

Abb. 6-94: IndraWorks-Visualisierung der max. Pumpenleistung und des Leis‐
tungsistwerts
SPS-Warnung/-Fehler
Code (P‑0‑1300)
Text (S‑0‑0095 oder P‑0‑1387)
Siehe auch P‑0‑1415 und P‑0‑1416 zu den reservierten Mel‐
dungsbits.
Zur Vermeidung von mechanischem Verschleiß und möglicher Kavitation im
Ansaugbereich der Pumpe muss die Drehzahl in negativer und positiver
Richtung wie in P‑0‑1389[165] deklariert beschränkt werden.
Beispiel: PGH4‑3x/020
Begrenzung N_pos, P‑0‑1389[165] = 3000 U/min
Begrenzung N_neg, -1* P‑0‑1389[165] = -3000 U/min
Ist eine besondere Begrenzung des Volumenstromsollwerts erforderlich,
kann die Begrenzung in (P‑0‑1377, 78) in der Reglerstruktur verwendet wer‐
den.
● Die negative Drehzahl ist auf 0 begrenzt, sofern der Druck‐
istwert kleiner als P‑0‑1389[177] ist, um Kavitation zu ver‐
meiden.
● Diese Funktion kann nicht deaktiviert werden. Der Benutzer
kann für P‑0‑1389[165] einen hohen Wert angeben (manuell
definierte Pumpentypen), um die Begrenzung zu umgehen.
Dies kann jedoch zu Schäden führen.
● Pumpendaten, max. Drehzahl: P‑0‑1389[165] U/min.
● Entprellzeit für
P‑0‑1389[128], Standard 0 s.
Aktuelle positive Drehzahlbegrenzung*: P‑0‑1296 U/min.
P‑0‑1296 zeigt den Mindestwert von P‑0‑1389[165] und die Be‐
rechnungen der Leistungsbegrenzung an.
E2011 SPS-Warnung Nr. 2
B106
Max Power Limit Active
Warnung der aktiven Drehzahlbegrenzung:
