Inbetriebnahme
Konfiguration
Zugehörige IndraWorks-Schnitt‐
Kabelbrucherkennung Drucksen‐
Bosch Rexroth AG RD 62311-IB/11.2019_ Ausgabe 03

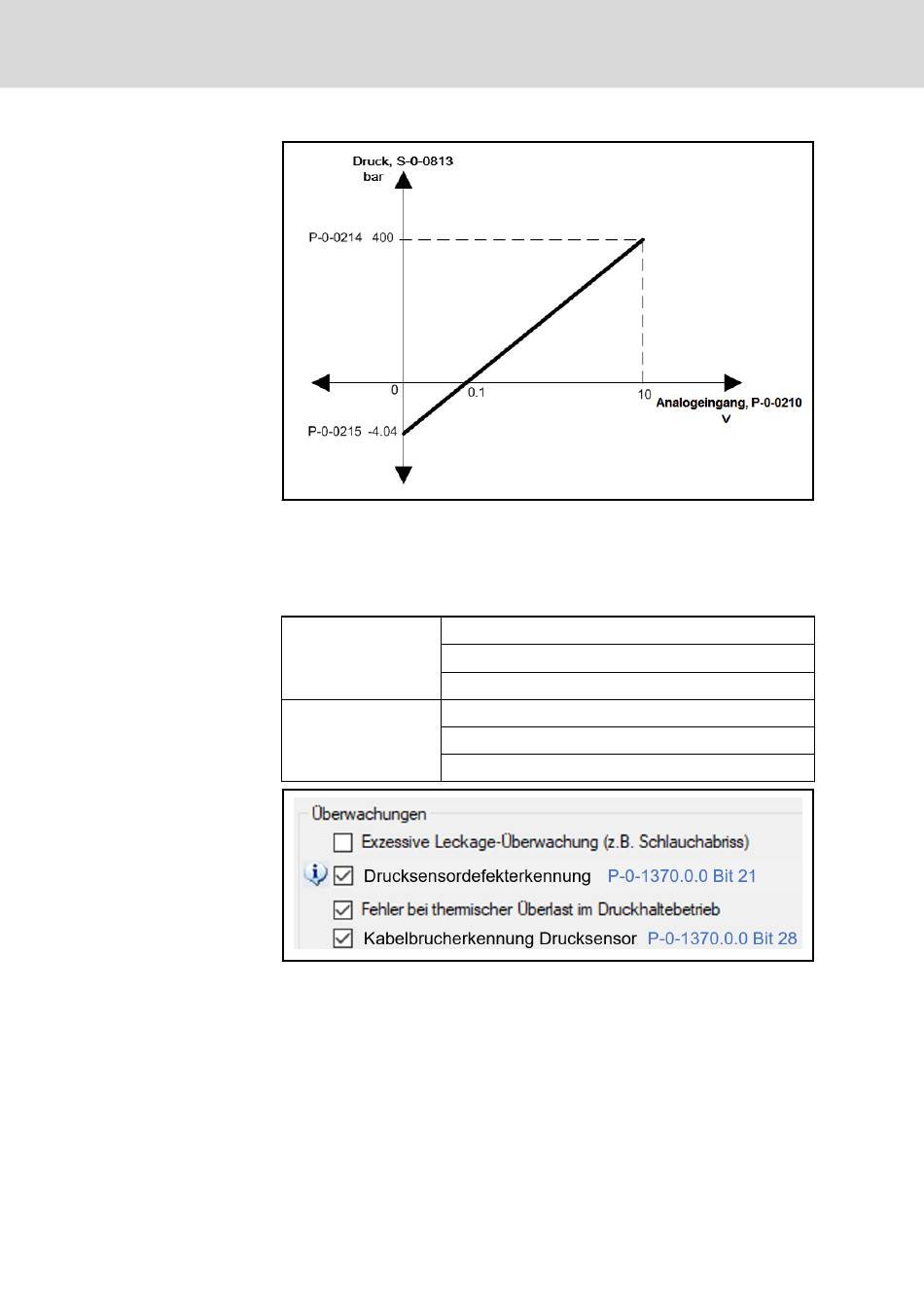

Abb. 6-103: Drucksensor Betriebsbereich und Wichtung
● Analoger Eingang, Zuordnung A, volle Skalierung bei 10 V: P‑0‑0214
bar.
● Analoger Eingang, Zuordnung A, Signalwert bei 0 V: P‑0‑0215 bar.
Die folgenden Steuerbits haben die Zustände EIN/AUS
P‑0‑1370
Bit 21
P‑0‑1370
Bit 28
stelle
Abb. 6-104: Benutzerdefinierte Aktivierung der Drucksensorüberwachungen
Bei der Erkennung wird der Eingangssignalbereich in P‑0‑0210 geprüft und
sor
ein Fehler erzeugt, wenn der Signalwert sich nicht innerhalb des erwarteten
Bereichs und Toleranzbereichs befindet (elektrisches Rauschen ist zu be‐
rücksichtigen).
Sytronix SvP 7020 IMC Drehzahlvariable Pumpenantriebe
Drucksensordefekterkennung aktivieren
0: Ein (Standard)
1: Aus
Kabelbrucherkennung Drucksensor aktivieren
0: Ein (Standard)
1: Aus
